«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 80-75 3,15 ДУ

Артикул товара: 33264

Радиальный вентилятор ВР 80-75 3,15 ДУ
Радиальный вентилятор ВР 80-75 3,15 ДУ - фото 2Радиальный вентилятор ВР 80-75 3,15 ДУ - фото 3Радиальный вентилятор ВР 80-75 3,15 ДУ - фото 4Радиальный вентилятор ВР 80-75 3,15 ДУ - фото 5

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 80-75 3,15 ДУ — это модель серии Радиальные вентиляторы ВР 80-75 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
20 990 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВР 80-75 ДУ №3,15 низкого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВР-80-75 ДУ №3,15 изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Производительность такого вентилятора от 750 м³/ч до 4510 м³/ч., предельная температура рабочей среды до +600°С. Вентиляторы ВР 80-75-3,15 ДУ применяют для работы в составе противопожарных вентиляционных систем, способны быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.

Технические характеристики Радиальные вентиляторы ВР 80-75 ДУ №3,15 , исполнение 1

Относи-тельный диаметр колеса Электродвигатель Параметры в рабочей зоне Масса, кг Виброизоляторы
Частота вращения, об/мин. Установленная мощность, кВт (при t=20ºC) Тип электро-двигателя * Производи-тельность, 1000хм3/час Полное давление, Па при t=20ºC Полное давление, Па при t=200ºC Полное давление, Па при t=400ºC Полное давление, Па при t=600ºC Марка количество в комплекте
0,9 1450 0,18 56В4 0,75-1,79 230-90 142-55 101-39 78-30 34 ДО-38 4
2900 1,1 71В2 1,44-3,5 900-360 557-222 396-158 306-122 33
0,95 1450 0,18 56В4 1,03-1,82 275-138 170-85 121-60 93-46 34
2900 1,5 80А2 2,1-3,7 1100-550 680-340 484-242 374-187 34
1 1450 0,25 63А4 1,0-1,95 315-163 194-100 138-71 107-55 34
2900 1,5 80А2 2,0-3,75 1250-650 773-402 550-286 425-221 38
1,05 1450 0,37 63В4 1,08-2,25 375-178 232-110 165-78 127-60 34
2900 2,2 80В2 2,17-4,5 1500-700 928-433 660-308 510-238 44 ДО-38 4
1,1 1450 0,37 63В4 1,1-2,25 445-210 275-129 195-92 151-71 34
2900 2,2 80В2 2,2-4,51 1790-820 1108-507 787-360 608-278 44

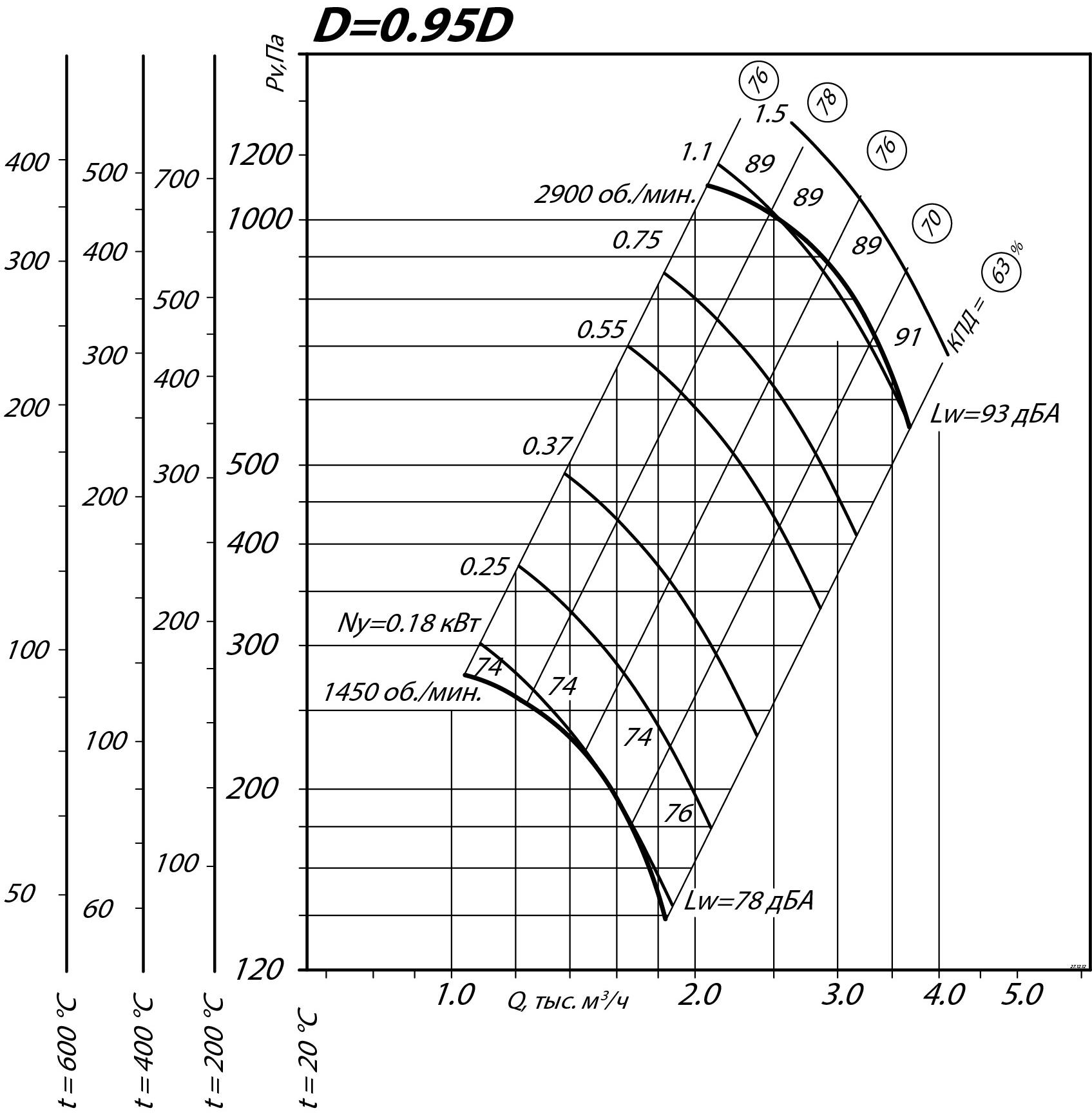

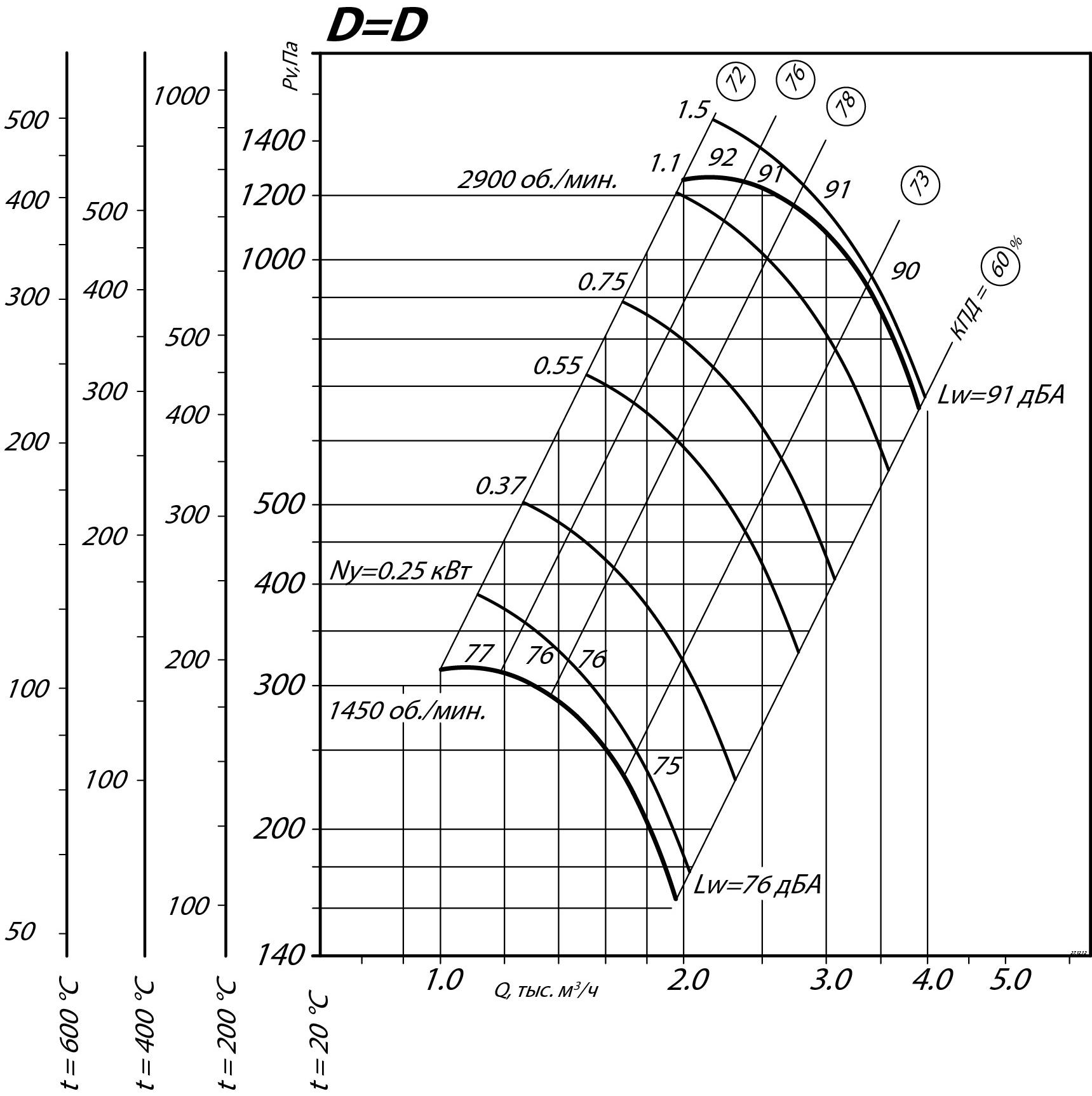

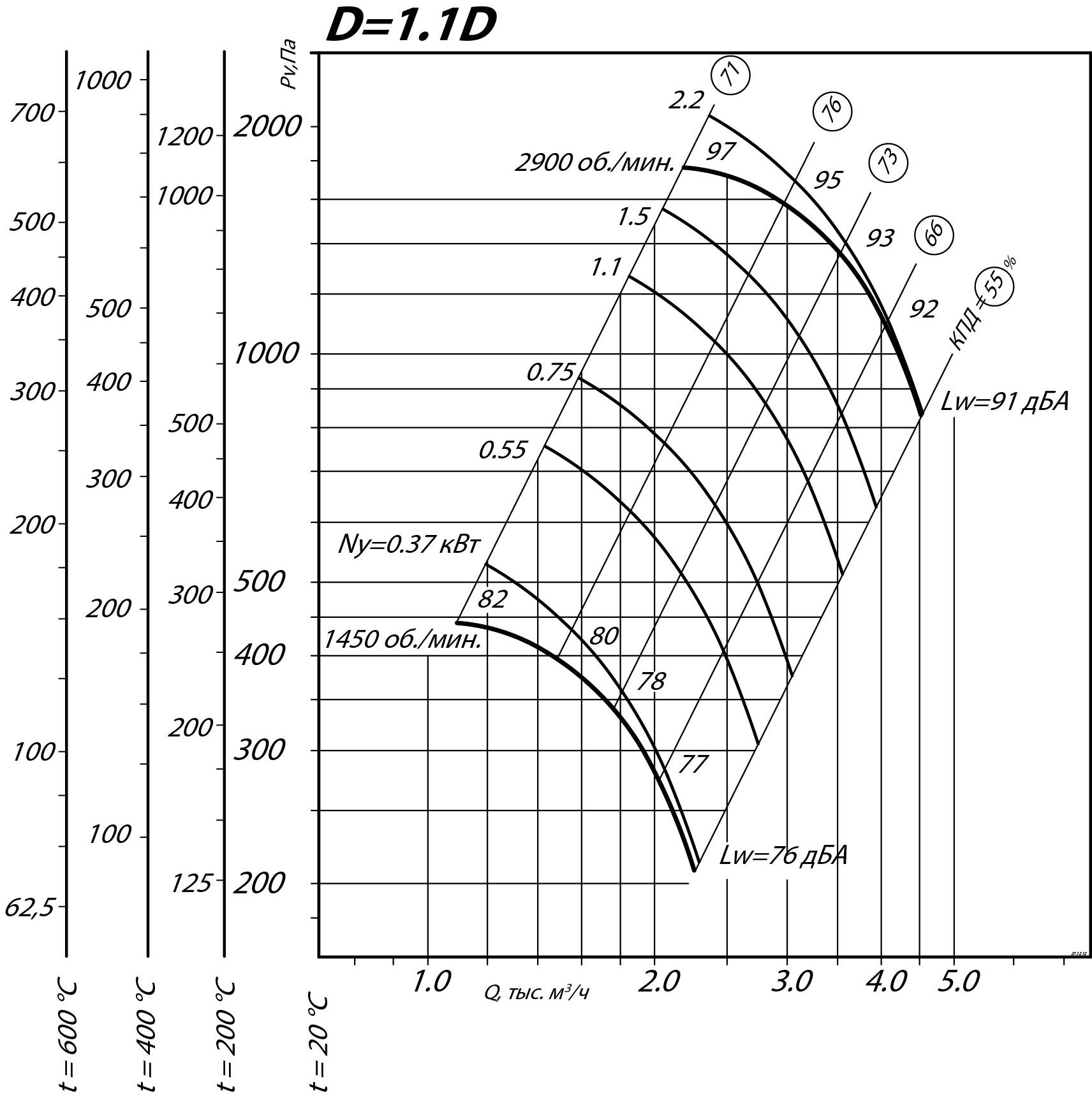

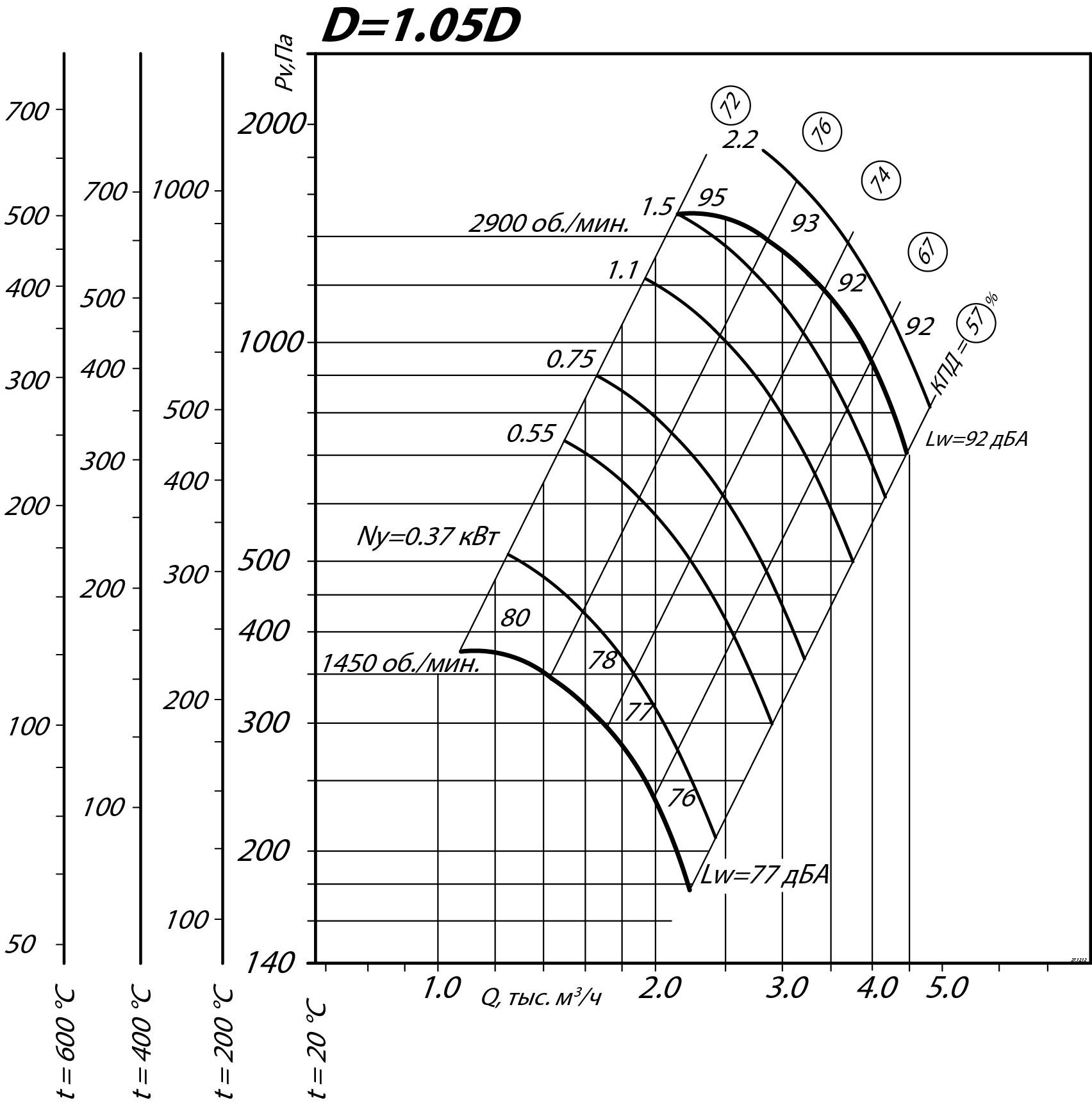

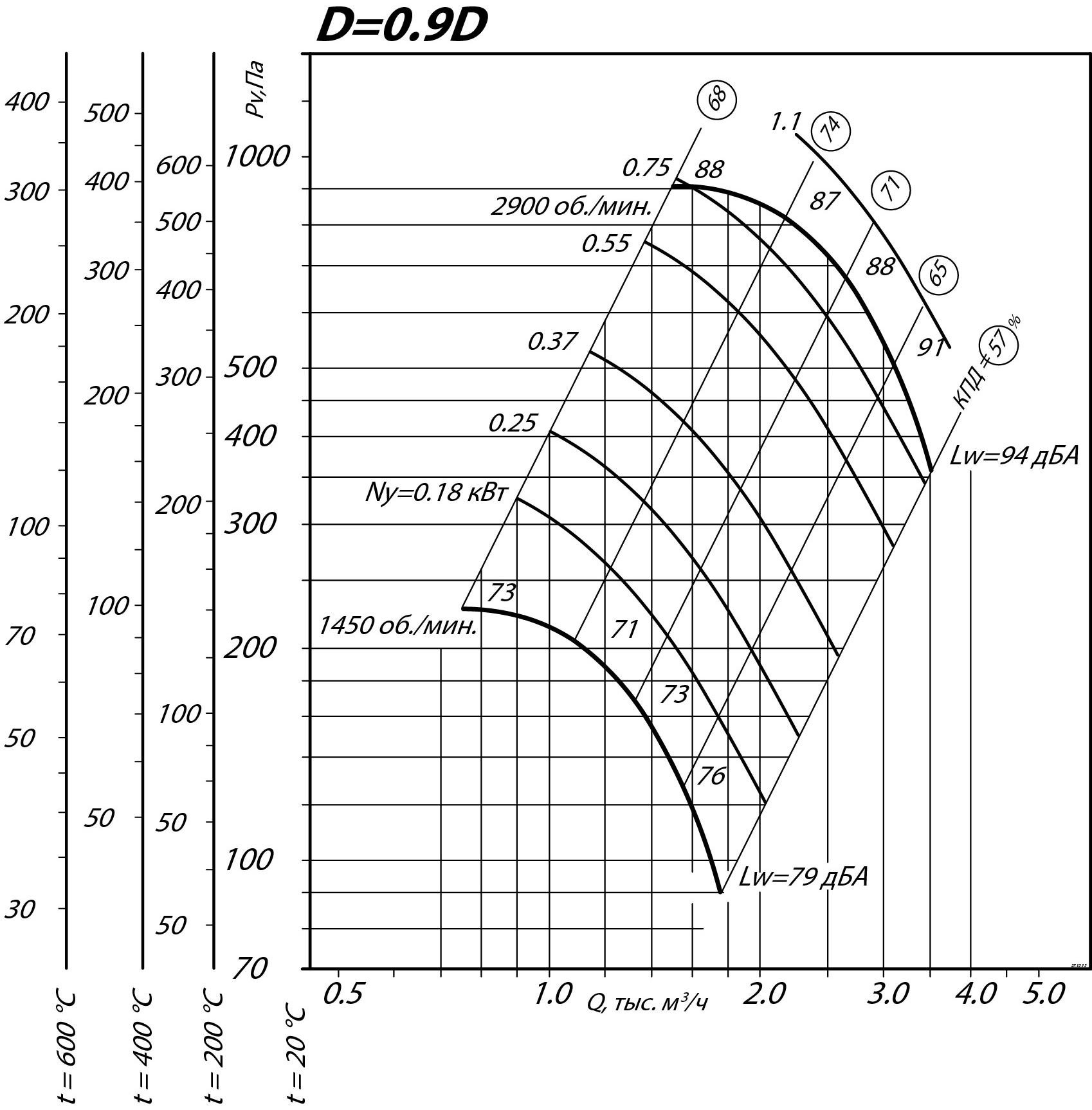

Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
205 318 353 221 221 --- --- 243 243 410 604 188 316 84 --- ---
Размеры Диаметры
Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм d3, мм
d4, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 220 --- --- 8 8 --- --- 12 --- --- 238 8 4 --- --- 4

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
575 240 648 238 516 219 815 405 517 279 746 336
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
665 259 708 298 517 238 650 240 664 405 630 220
Радиальный вентилятор ВР 80-75 №3,15 ДУ

Акустические характеристики радиального вентилятора ВР 80-75 ДУ №3,15, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 66 68 76 69 67 65 57 48 74
3000 79 81 84 92 85 83 81 73 92

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.


Особенности

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ способны развивать низкое давление и работают по принципу одностороннего всасывания. Данный тип вентиляторов предназначен для работы в составе противопожарных вентиляционных систем. Основное назначение – максимально эффективный отвод летучих продуктов горения и избыточного тепла из зданий и помещений в случае возникновения пожара. При подключении к автоматизированной вентиляционной системе включатся автоматически при срабатывании датчиков.

Рабочая среда радиальных вентиляторов дымоудаления ВР 80-75 ДУ – задымленный и загазованный воздух помещений. Предельная концентрация твердых взвешенных включений в рабочей среде – 10 г/м.куб. Температурный предел в зависимости от исполнения – плюс 400°С (минимальная гарантированная работоспособность 2ч) или плюс 600°С (в течение часа).

Конструктивные особенности вентилятора ВР 80-75 ДУ

Радиальные вентиляторы ВР 80-75 ДУ отгружаются потребителю в полностью собранном и готовом к монтажным работам виде. Данные агрегаты подлежат установке на жестком несущем основании за пределами помещений постоянного присутствия персонала или людей.

Функцию опорной части выполняет станина, посредством которой радиальный вентилятор дымоудаления ВР 80-75 ДУ монтируется на фундамент или металлоконструкцию перекрытия. В нижней части станины предусмотрены монтажные отверстия под установку анкерного крепления.

На опорной раме смонтирован корпус в форме «улитки», материал корпуса зависит от исполнения вентилятора ВР 80-75 ДУ (нержавейка или углеродистая сталь со спецпокрытием). Корпус-улитка выполнен поворотным, что дает возможность развернуть его при монтаже под удобным углом к выходному воздуховоду.

Внутри «улитки» размещается рабочее колесо радиального типа с 12-тью загнутыми назад лопатками. Электродвигатель монтируется соосно крыльчатке на подставке.

В дополнительную комплектацию вентилятора радиального ВР 80-75 ДУ для дымоудаления могут быть включены виброизоляционные опоры и теплостойкие гибкие вставки.

Вентиляторы дымоудаления ВР 80-75 ДУ условия эксплуатации

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ устанавливаются в отапливаемых и неотапливаемых закрытых помещениях (кат. разм. 3 и 2) при температуре окружающей среды -40°С…+40°С в регионах с умеренным (У) и тропическим (Т) климатом.

Радиальные вентиляторы ВР 80-75 ДУ для удаления дыма и газов выпускаются в 10-ти стандартных типоразмерах. В зависимости от применяемых конструкционных материалов можно заказать и купить вентиляторы дымоудаления ВР 80-75 ДУ с гарантированной работоспособностью в течение 2-х часов при t=+400°С или в течение 1-го часа при t=+600°С.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
ВР 80-75 ДУ 01
Рабочее колесо - из жаростойкой нержавеющей стали, корпус из оцинкованной стали для эксплуатации в течение 60 минут при температуре перемещаемой среды 600°С.
ВР 80-75 ДУ 02
Рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус из оцинкованной стали для эксплуатации в течение 120 минут при температуре перемещаемой среды 400°С.
