«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 80-75 4,0 ДУ

Артикул товара: 33265

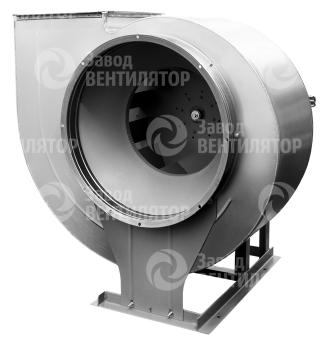

Радиальный вентилятор ВР 80-75 4,0 ДУ
Радиальный вентилятор ВР 80-75 4,0 ДУ - фото 2Радиальный вентилятор ВР 80-75 4,0 ДУ - фото 3Радиальный вентилятор ВР 80-75 4,0 ДУ - фото 4Радиальный вентилятор ВР 80-75 4,0 ДУ - фото 5

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 80-75 4,0 ДУ — это модель серии Радиальные вентиляторы ВР 80-75 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
27 400 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВР 80-75 ДУ №4 низкого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВР-80-75 ДУ №4 изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Производительность такого вентилятора от 1030 м³/ч до 9200 м³/ч., предельная температура рабочей среды до +600°С. Вентиляторы ВР 80-75-4 ДУ применяют для работы в составе противопожарных вентиляционных систем, способны быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.

Технические характеристики Радиальные вентиляторы ВР 80-75 ДУ №4,0 , исполнение 1

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Относи-тельный диаметр колеса Частота вращения, об/мин. Установленная мощность, кВт (при t=20ºC) Тип электро-двигателя * Производи-тельность, 1000 м3/час Полное давление, Па при t=20ºC Полное давление, Па при t=200ºC Полное давление, Па при t=400ºC Полное давление, Па при t=600ºC Масса, кг Марка количество в комплекте
0,9 960 0,18 63А6 1,03-2,4 167-68 103-42 73-29 56-23 56 ДО-39 4
1450 0,55 71А4 1,55-3,58 375-155 232-95 165-68 127-52 56
0,95 960 0,18 63А6 1,43-2,5 205-105 126-64 90-45 69-35 56
1450 0,55 71А4 2,2-3,75 460-240 284-148 202-105 156-81 57
1 960 0,25 63В6 1,25-2,95 230-130 142-80 101-57 78-44 57
1450 0,75 71В4 1,85-4,3 520-290 321-179 228-127 176-98 59
2900 5,5 100L2 3,8-8,8 2100-1190 1299-736 924-523 714-404 76
1,05 960 0,37 71А6 1,5-3,0 280-130 173-80 123-57 95-44 55
1450 1,1 80А4 2,2-4,5 610-300 377-185 268-132 207-102 59
2900 7,5 112М2 4,3-9,1 2500-1250 1547-773 1100-550 850-425 97
1,1 960 0,37 71А6 1,45-3,1 325-175 201-108 143-77 110-59 55
1450 1,1 80А4 2,2-4,6 750-350 464-216 330-154 255-119 59
2900 7,5 112М2 4,4-9,2 2950-1400 1826-866 1298-616 1003-476 94

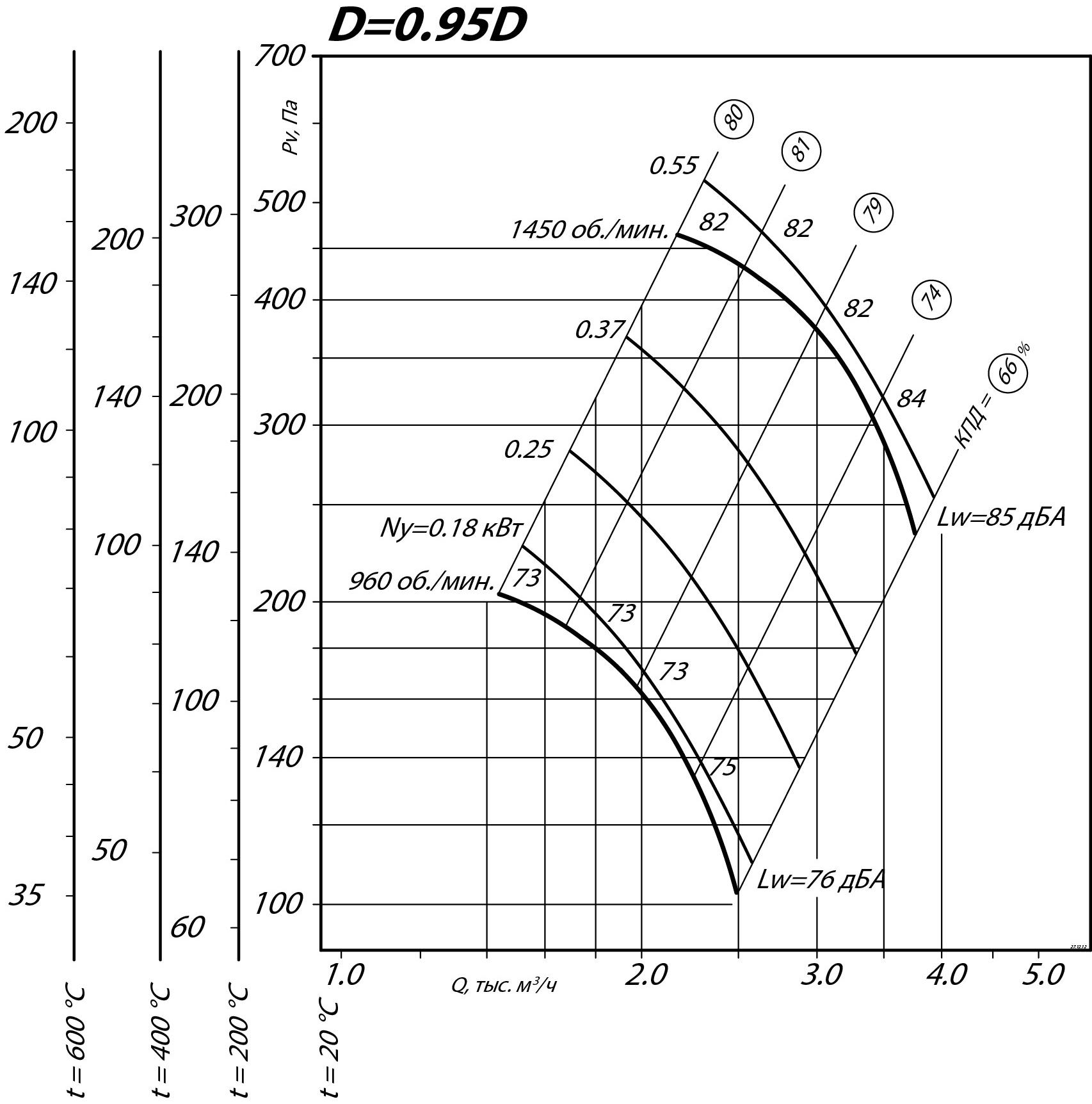

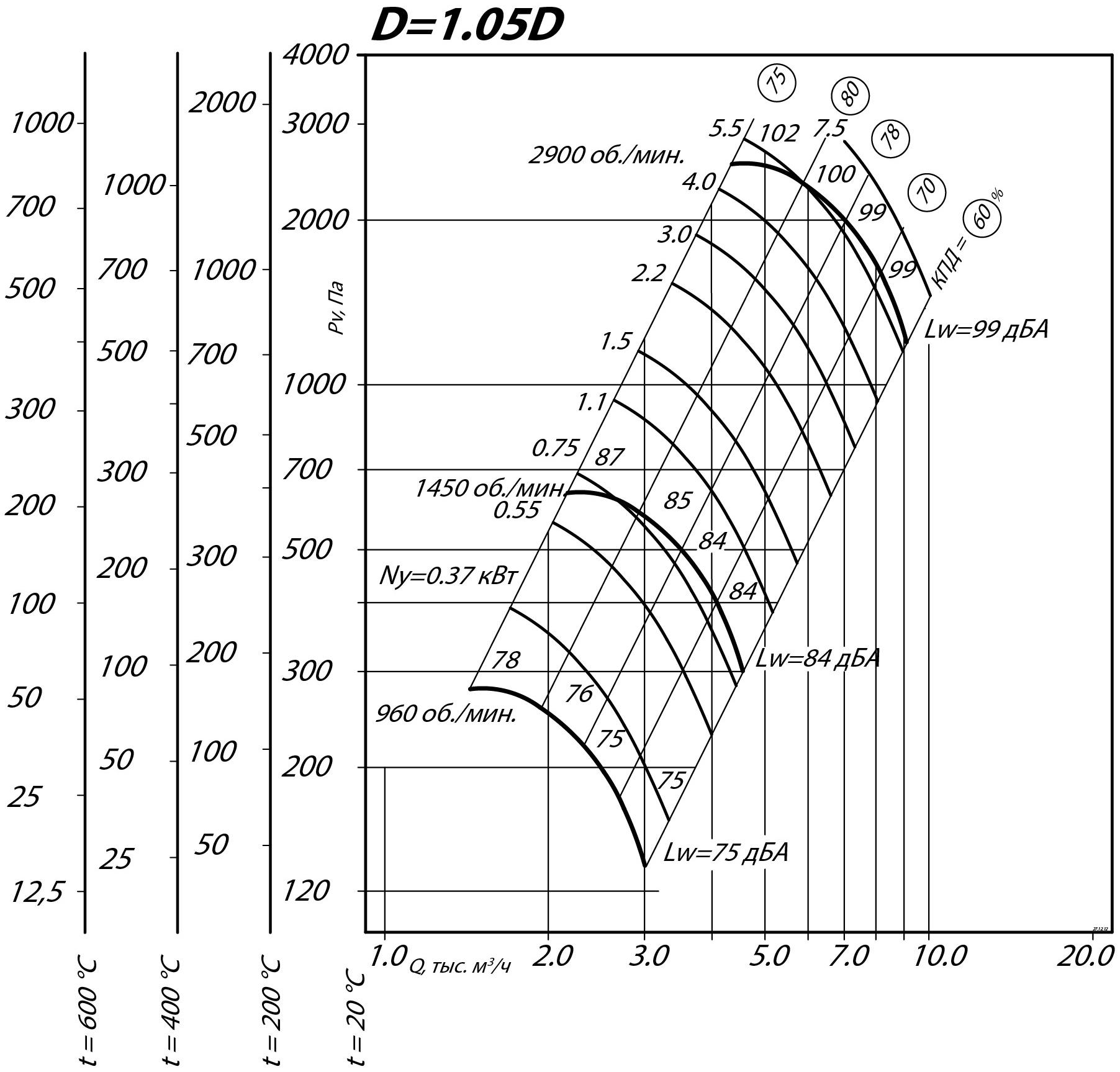

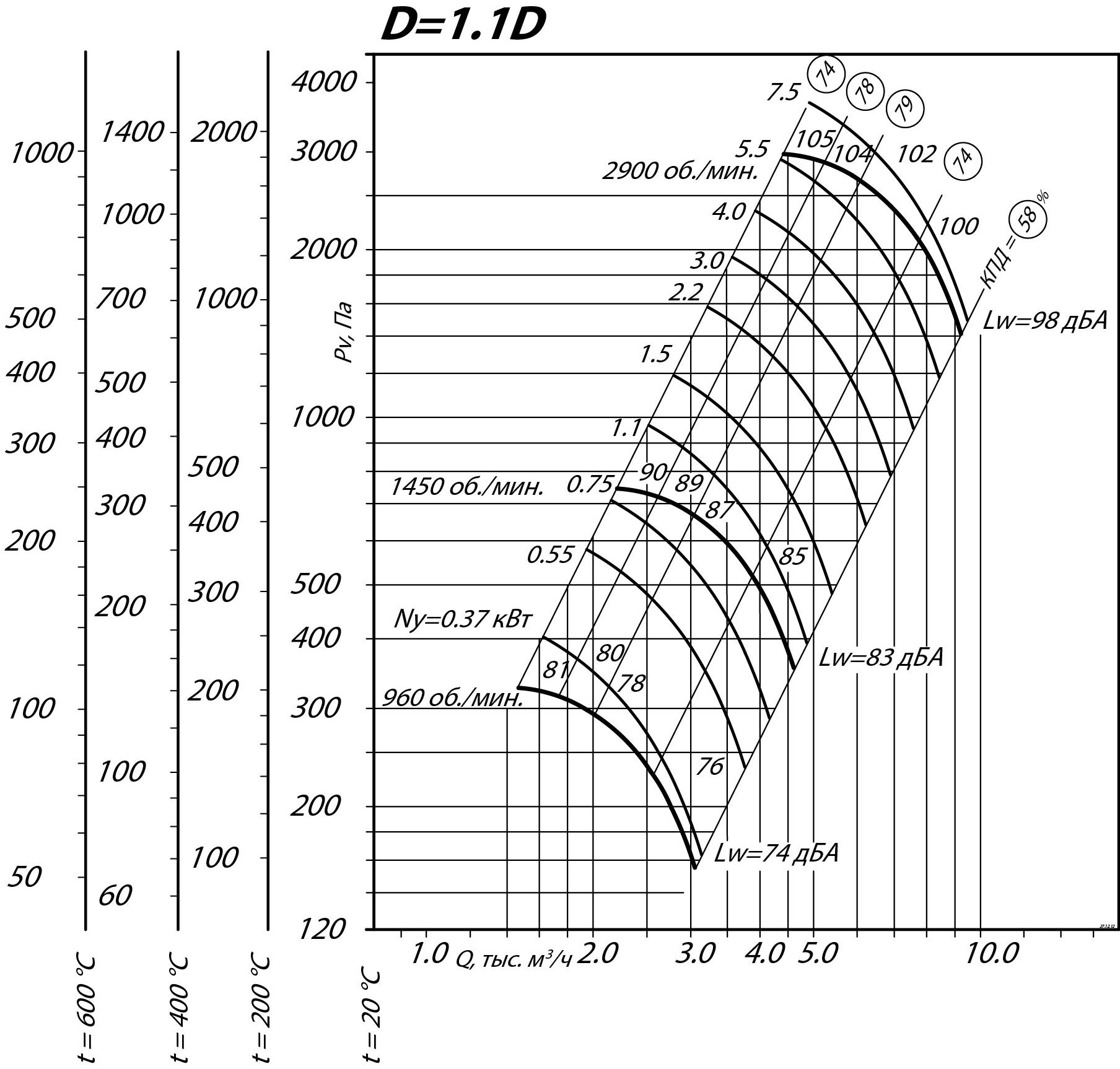

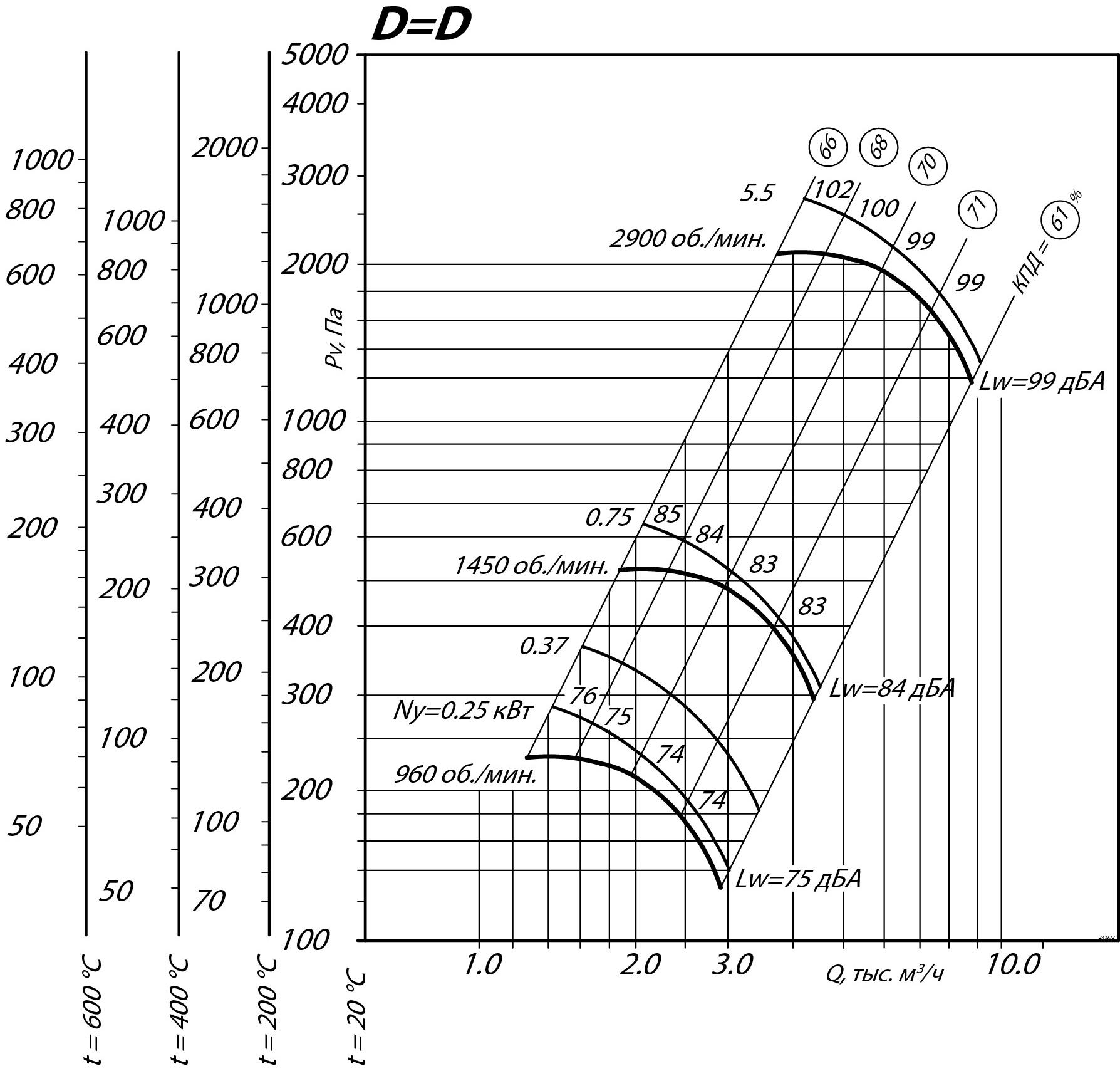

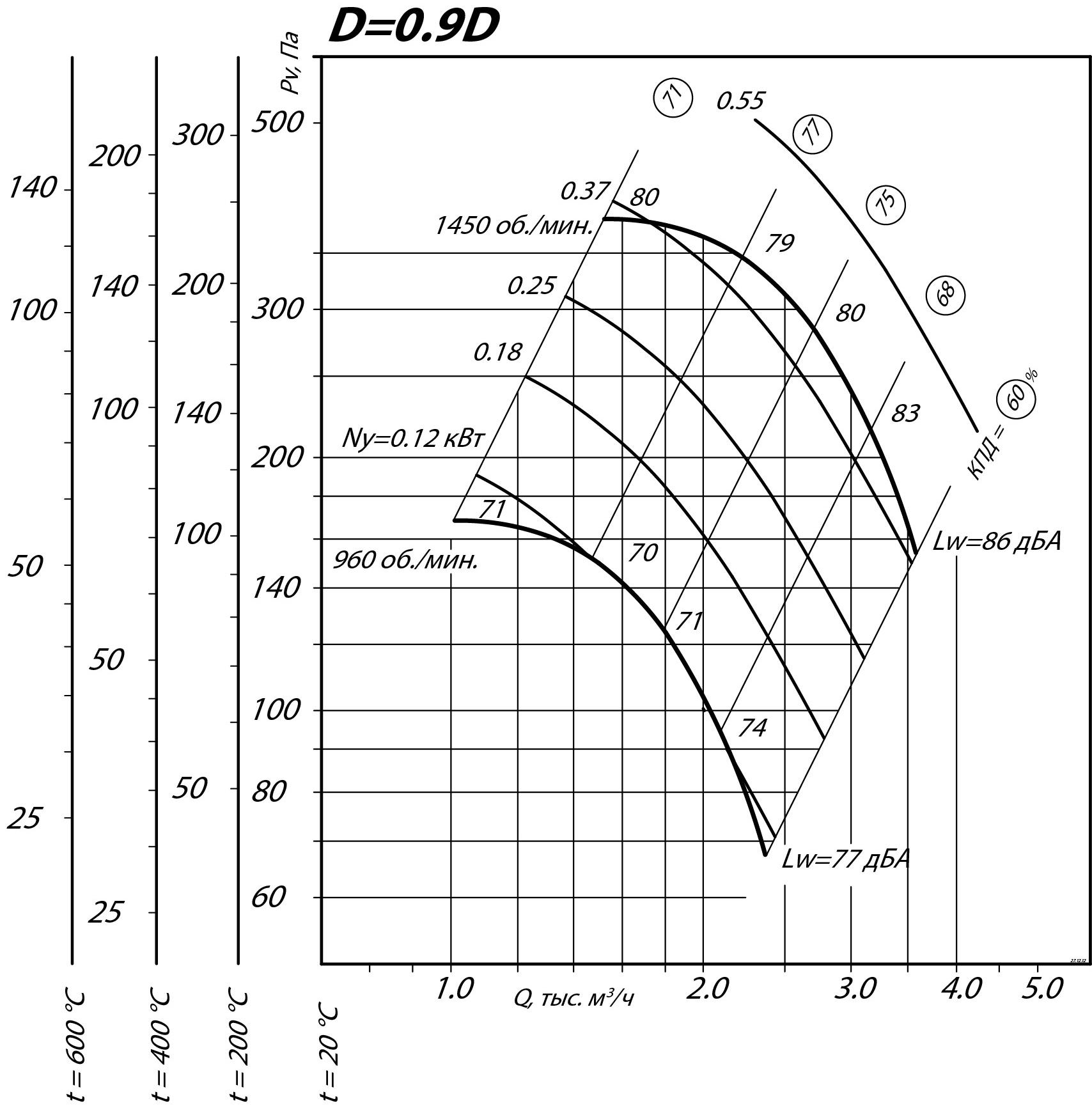

Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
260 405 440 280 280 --- --- 312 312 520 763 218 386 114 --- ---
Размеры Диаметры
Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм d3, мм
d4, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 290 --- --- 10 10 --- --- 12 --- --- 291 8 4 --- --- 4

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
732 302 811 291 656 279 1029 509 644 353 950 430
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
826 328 898 378 644 291 823 304 838 509 799 279
Радиальный вентилятор ВР 80-75 №4,0 ДУ

Акустические характеристики радиального вентилятора ВР 80-75 ДУ №4, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 66 68 76 69 67 65 57 48 74
3000 79 81 84 92 85 83 81 73 92

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.


Особенности

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ способны развивать низкое давление и работают по принципу одностороннего всасывания. Данный тип вентиляторов предназначен для работы в составе противопожарных вентиляционных систем. Основное назначение – максимально эффективный отвод летучих продуктов горения и избыточного тепла из зданий и помещений в случае возникновения пожара. При подключении к автоматизированной вентиляционной системе включатся автоматически при срабатывании датчиков.

Рабочая среда радиальных вентиляторов дымоудаления ВР 80-75 ДУ – задымленный и загазованный воздух помещений. Предельная концентрация твердых взвешенных включений в рабочей среде – 10 г/м.куб. Температурный предел в зависимости от исполнения – плюс 400°С (минимальная гарантированная работоспособность 2ч) или плюс 600°С (в течение часа).

Конструктивные особенности вентилятора ВР 80-75 ДУ

Радиальные вентиляторы ВР 80-75 ДУ отгружаются потребителю в полностью собранном и готовом к монтажным работам виде. Данные агрегаты подлежат установке на жестком несущем основании за пределами помещений постоянного присутствия персонала или людей.

Функцию опорной части выполняет станина, посредством которой радиальный вентилятор дымоудаления ВР 80-75 ДУ монтируется на фундамент или металлоконструкцию перекрытия. В нижней части станины предусмотрены монтажные отверстия под установку анкерного крепления.

На опорной раме смонтирован корпус в форме «улитки», материал корпуса зависит от исполнения вентилятора ВР 80-75 ДУ (нержавейка или углеродистая сталь со спецпокрытием). Корпус-улитка выполнен поворотным, что дает возможность развернуть его при монтаже под удобным углом к выходному воздуховоду.

Внутри «улитки» размещается рабочее колесо радиального типа с 12-тью загнутыми назад лопатками. Электродвигатель монтируется соосно крыльчатке на подставке.

В дополнительную комплектацию вентилятора радиального ВР 80-75 ДУ для дымоудаления могут быть включены виброизоляционные опоры и теплостойкие гибкие вставки.

Вентиляторы дымоудаления ВР 80-75 ДУ условия эксплуатации

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ устанавливаются в отапливаемых и неотапливаемых закрытых помещениях (кат. разм. 3 и 2) при температуре окружающей среды -40°С…+40°С в регионах с умеренным (У) и тропическим (Т) климатом.

Радиальные вентиляторы ВР 80-75 ДУ для удаления дыма и газов выпускаются в 10-ти стандартных типоразмерах. В зависимости от применяемых конструкционных материалов можно заказать и купить вентиляторы дымоудаления ВР 80-75 ДУ с гарантированной работоспособностью в течение 2-х часов при t=+400°С или в течение 1-го часа при t=+600°С.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
ВР 80-75 ДУ 01
Рабочее колесо - из жаростойкой нержавеющей стали, корпус из оцинкованной стали для эксплуатации в течение 60 минут при температуре перемещаемой среды 600°С.
ВР 80-75 ДУ 02
Рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус из оцинкованной стали для эксплуатации в течение 120 минут при температуре перемещаемой среды 400°С.
