«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 4,0
Артикул товара: 33158
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 4,0 — это модель серии Радиальные вентиляторы ВР 132-30. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
30 270 руб.
В наличии. Доставка по Москве.
Документация
Описание
Радиальный вентилятор ВР 132-30 №4 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Вентиляторы ВР 132-30-4 используются в приточных системах вентиляции стационарного исполнения в зданиях и сооружениях общественного, административного и производственного значения, в составе технологических промышленных установок различных типов и назначения. Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение).
Технические характеристики Радиальные вентиляторы ВР 132-30 №4,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Произво-дительность Q min, м3/сек | Произво-дительность Q max, м3/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 0,37 | 1,12 | 63В4 | 0,13 | 0,35 | 550 | 680 | 53 | ДО-39 | 4 | ВР 202 | 4 |
| 3 000 | 3 | 6,34 | 90L2 | 0,28 | 0,75 | 2500 | 3000 | 65 | ДО-39 | 4 | ВР 202 | 4 |
*При изменении типа двигателя масса может меняться

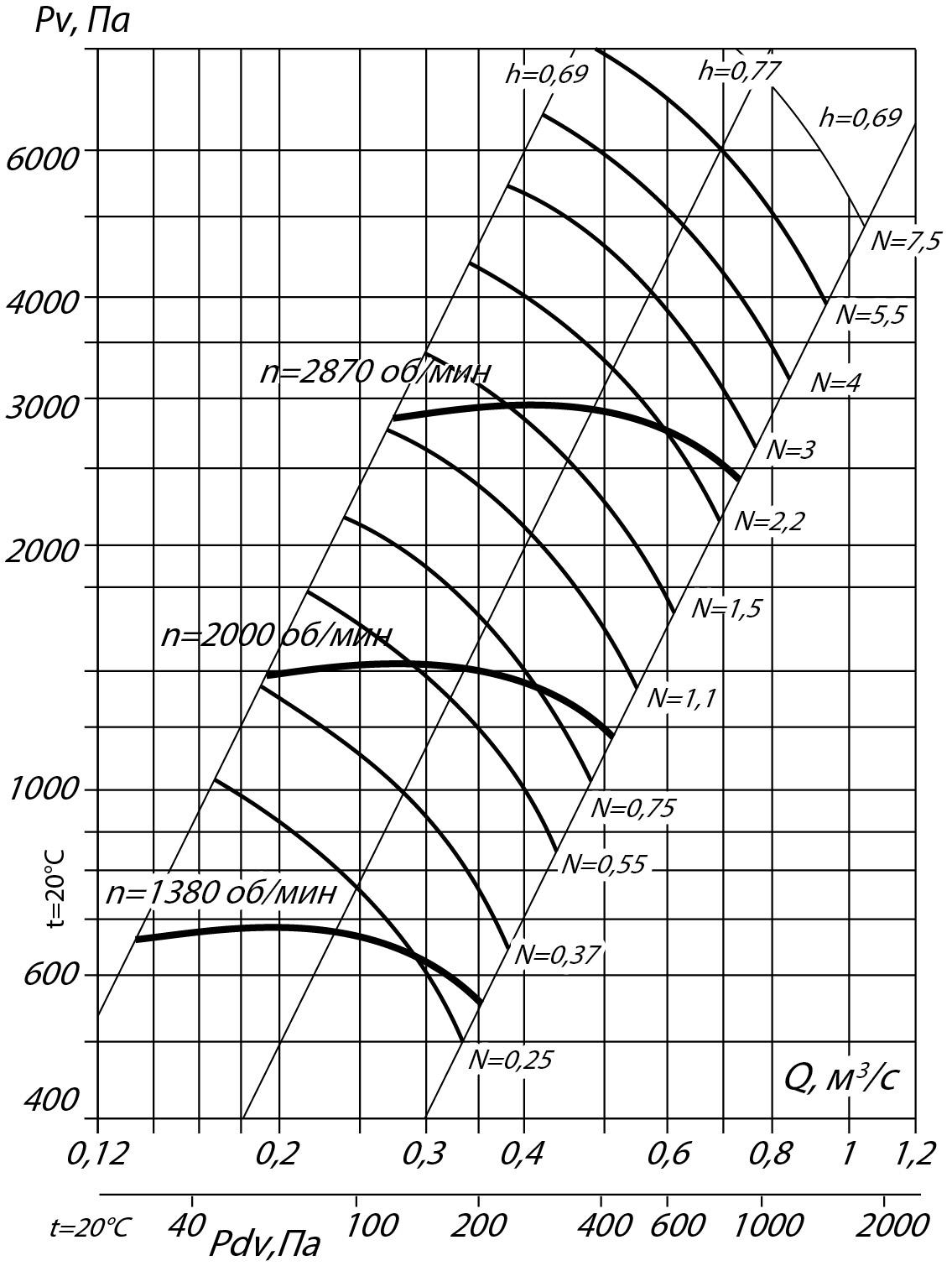

Аэродинамические характеристики радиального вентилятора ВР 132-30 №4, Исполнение 1

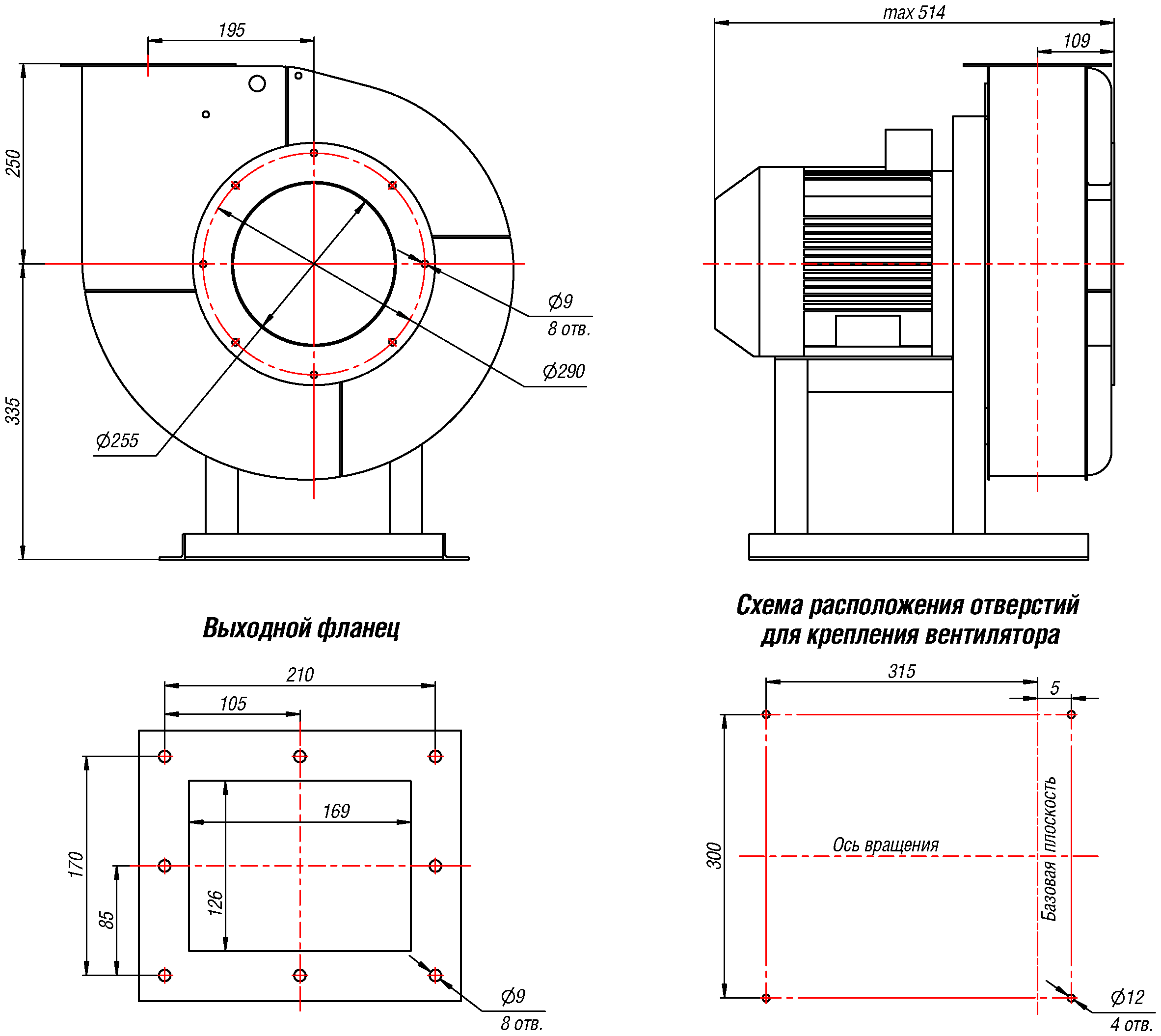

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 560 | 240 | 585 | 250 | 500 | 230 | 738 | 403 | 510 | 260 | 655 | 320 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 653 | 250 | 605 | 270 | 510 | 250 | 575 | 240 | 653 | 403 | 565 | 230 |
Акустические характеристики радиального вентилятора ВР 132-30 №4, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 75 | 79 | 80 | 82 | 78 | 74 | 70 | 62 | 82 |
| 1500 | 78 | 81 | 82 | 85 | 80 | 76 | 72 | 64 | 86 |
Особенности
Радиальные вентиляторы высокого давления ВР 132-30
Вентиляторы радиальные ВР 132-30 высокого давления эксплуатируются в вентсистемах различного назначения, а также в технологических установках, если условия эксплуатации не нарушают требований, установленных заводом-производителем.
Вентиляторы радиальные ВР 132-30 относятся к стационарному оборудованию, могут работать в составе приточных и вытяжных вентиляционных систем в зданиях и сооружениях общественного, административного и производственного значения.
Рабочая среда – воздух температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение), предельное содержание пыли и взвешенных частиц в котором не превышает 0,1 г/м.куб. Наличие в рабочем воздухе липких, волокнистых включений, а также абразивных частиц и химически активных по отношению к металлам примесей не допускается.
К основным конструктивным элементам вентилятора радиального ВР 132-30 относятся:
- опорная рама, поворотный спиралевидный корпус-«улитка»;
- рабочее колесо, насчитывающее 16-ть лопастей, загнутых в обратном направлении;
- электрический привод.
Корпус-«улитка» может быть повернут при монтаже относительно опорной рамы на удобный угол для подсоединения выходного патрубка к воздуховоду вентсети. На патрубках корпусной детали предусмотрены монтажные фланцы с отверстиями. Радиальные вентиляторы высокого давления могут монтироваться как непосредственно к воздуховодам вентиляционной магистрали, так и с помощью гибких вставок (не входят в базовый комплект поставки, и приобретаются заказчиком отдельно по желанию).
Вентилятор радиальный ВР 132-30 может комплектоваться асинхронным двигателем в двух вариантах:
- размещение привода соосно рабочему колесу (компоновочная схема №1);
- размещение на раме, передача момента осуществляется посредством клиноременной передачи (схема №5).
Радиальные вентиляторы ВР 132-30 условия эксплуатации
Вентилятор радиальный ВР 132-30 допускается к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С по кат. разм. 2 и 3. Также возможно размещение по 1 категории, если электрочасть защищена от осадков и солнечных лучей.
Радиальные вентиляторы высокого давления ВР 132-30 производятся предприятием-изготовителем в 11-ти типовых размерах. Базовое исполнение – общепромышленное, но также можно заказать и купить вентилятор радиальный ВР 132-30 в теплостойком варианте (до +200°С), коррозионностойком и взрывозащищенном (либо в комбинации специсполнений).
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
