«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 6,3

Артикул товара: 33162

Радиальный вентилятор ВР 132-30 6,3
Радиальный вентилятор ВР 132-30 6,3 - фото 2

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 6,3 — это модель серии Радиальные вентиляторы ВР 132-30. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
116 570 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Радиальный вентилятор ВР 132-30 №6,3 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи ) исполнения. Вентиляторы ВР 132-30-6,3 используются в приточных системах вентиляции стационарного исполнения в зданиях и сооружениях общественного, административного и производственного значения, в составе технологических промышленных установок различных типов и назначения. Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение).

Технические характеристики Радиальные вентиляторы ВР 132-30 №6,3 , исполнение 1

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 4 8,8 100L4 0,5 1,45 1450 1820 130 ДО-42 4 ВР 203 6
3 000 30 55,4 180M2 1 3 6000 7500 310 ДО-42 4 ВР 203 8

*При изменении типа двигателя масса может меняться

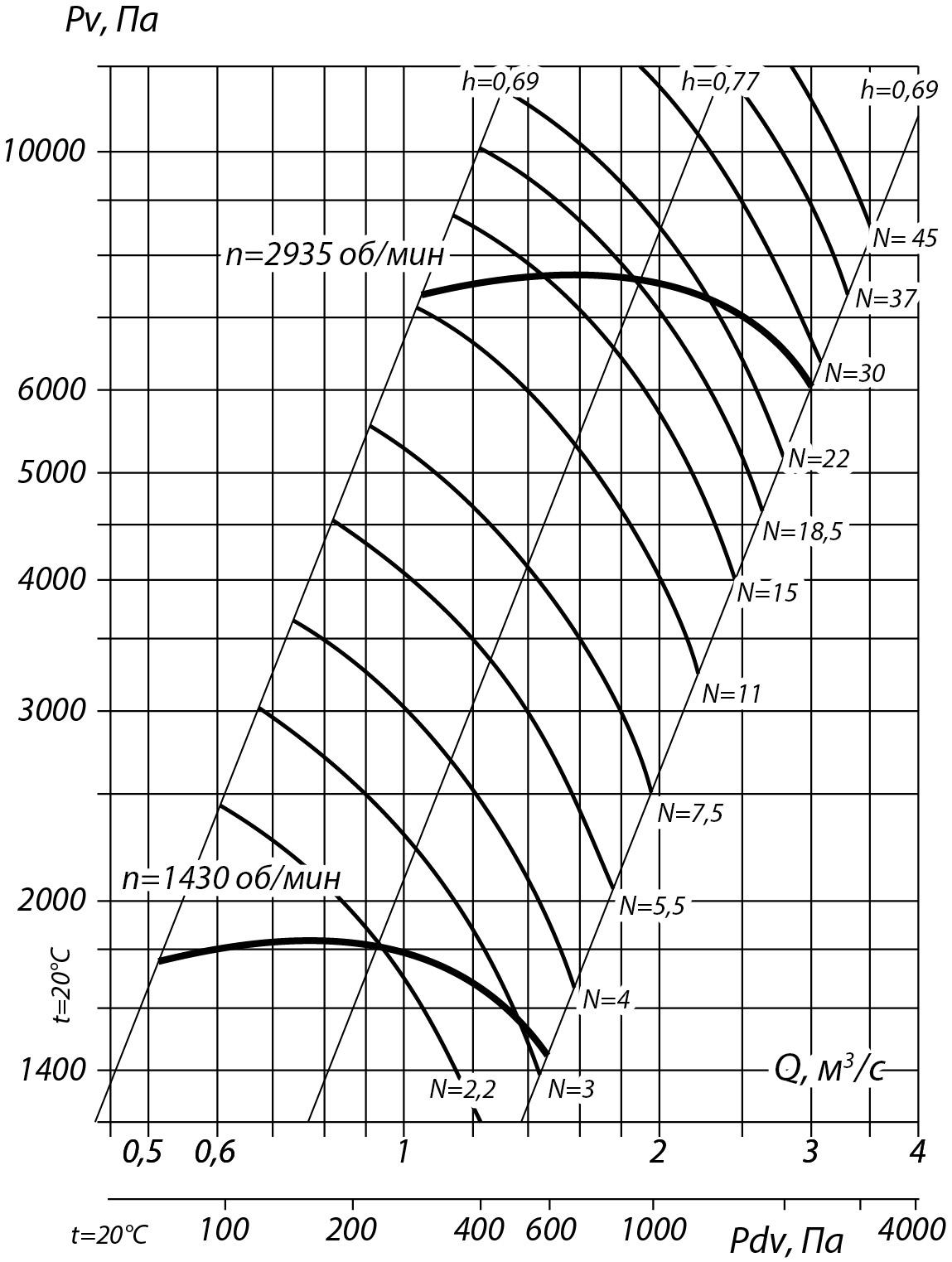

Аэродинамические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 1

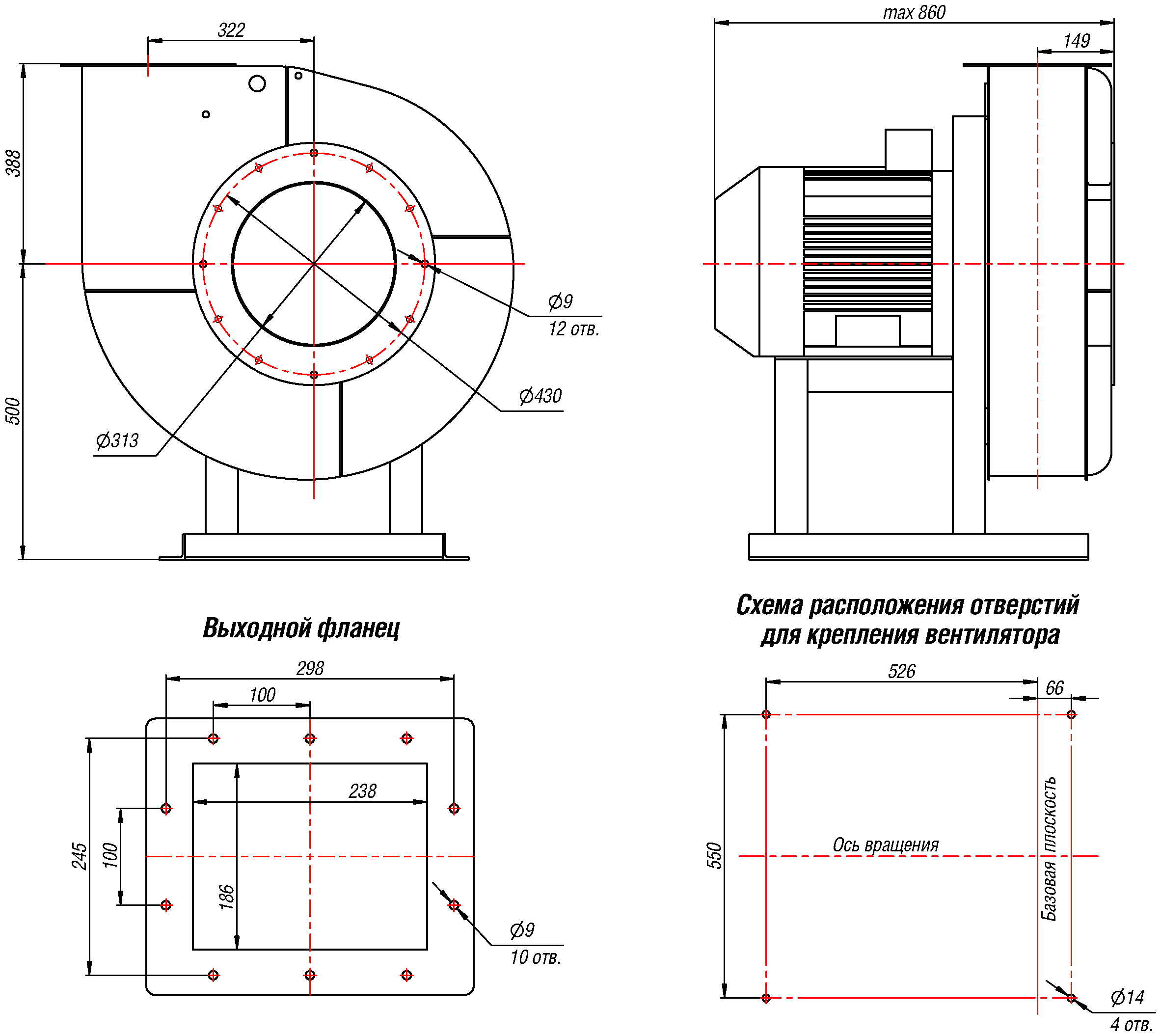

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 1

Радиальный вентилятор ВР 132-30 №6,3

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
878 387 888 388 805 371 1122 622 807 418 992 492
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1025 403 934 434 806 388 887 387 1024 622 871 371
Радиальный вентилятор ВР 132-30 №6,3

Акустические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 86 90 92 94 88 86 80 72 96
3000 89 92 97 102 103 99 97 92 107

Технические характеристики Радиальные вентиляторы ВР 132-30 №6,3 , исполнение 5

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 800 7,5 15,6 132S4 0,65 1,85 2250 2800 215 ДО-42 6 ВР 203 8
2 200 15 30 160S4 0,8 2,25 3400 4300 225 ДО-42 6 ВР 203 8
2 600 22 43,2 180S4 0,9 2,7 4750 6000 340 ДО-42 6 ВР 203 10

*При изменении типа двигателя масса может меняться

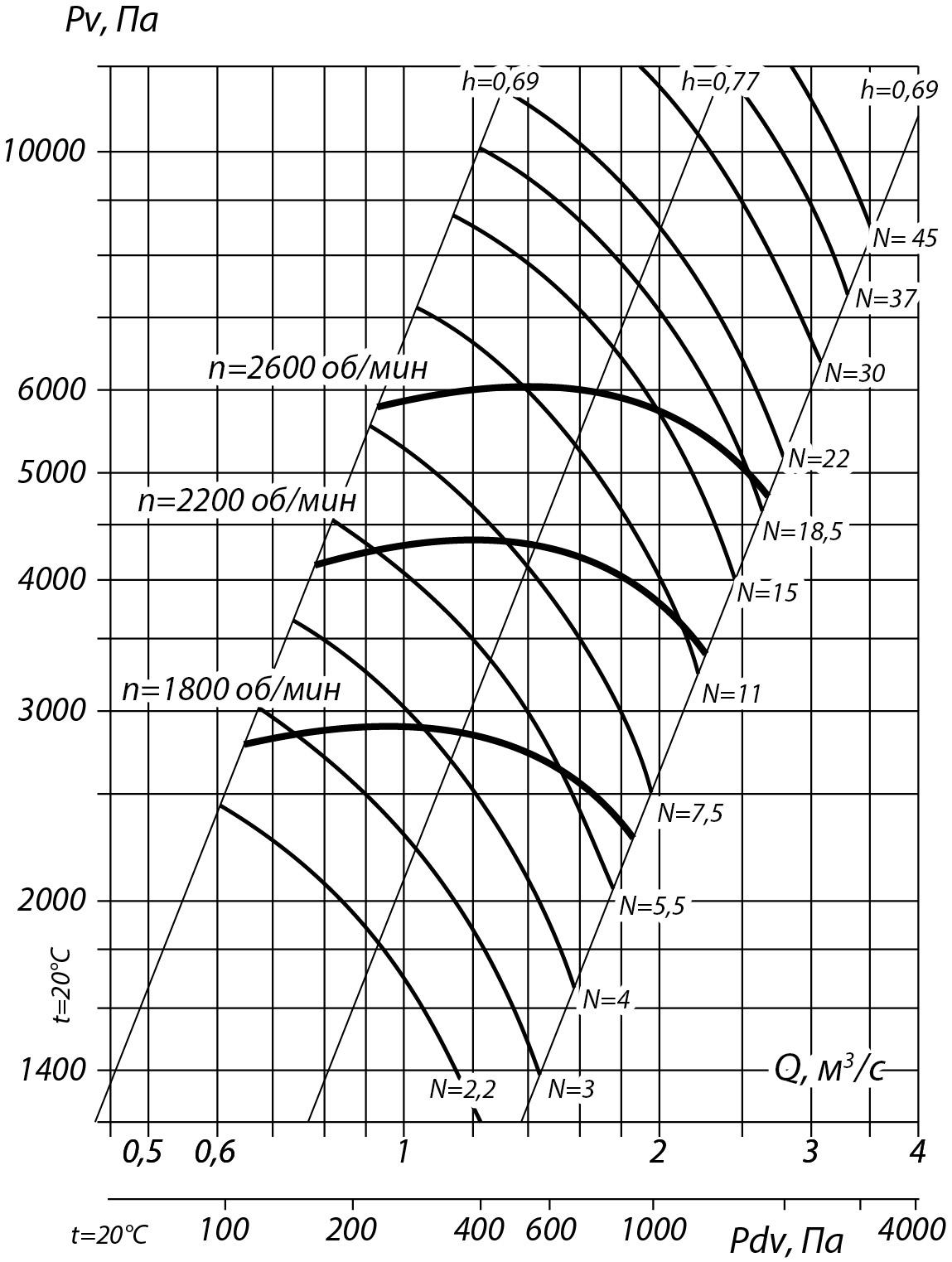

Аэродинамические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 5

Аэродинамические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 5

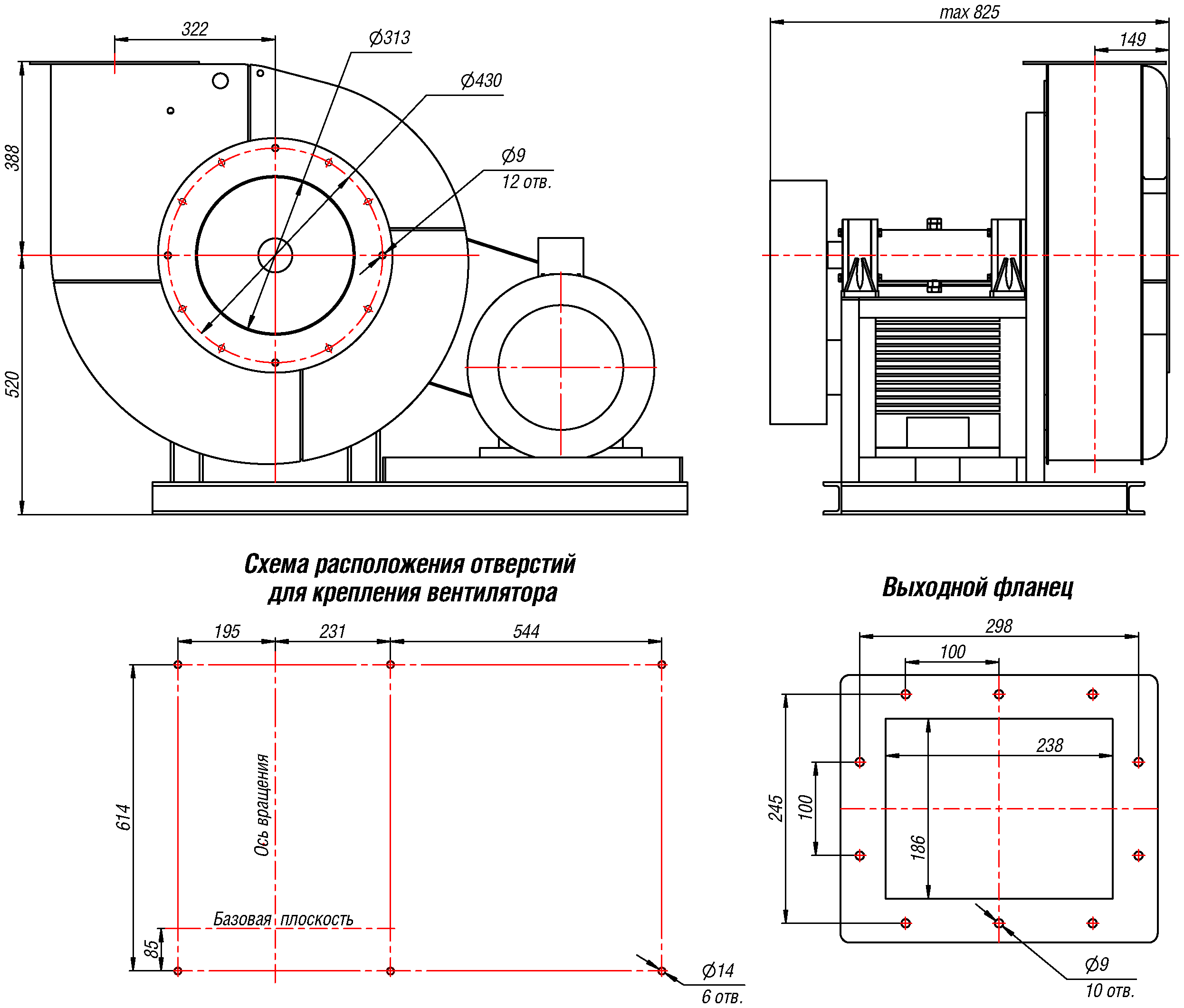

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5

Радиальный вентилятор ВР 132-30 №6,3

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1317 491 908 388 1260 434 1142 622 1244 418 1012 492
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 1214 388 907 387 1448 622 891 371
Радиальный вентилятор ВР 132-30 №6,3

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1213 387 908 388 1197 371 1142 622 1214 388 1012 492
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1446 620 954 434 --- --- --- --- --- --- --- ---
Радиальный вентилятор ВР 132-30 №6,3

Акустические характеристики радиального вентилятора ВР 280-46 №6,3, Исполнение 5

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1800 90 93 96 98 97 96 87 78 101
2200 95 98 101 103 102 101 92 83 106
2600 94 87 100 103 105 104 103 95 109

Особенности

Радиальные вентиляторы высокого давления ВР 132-30

Вентиляторы радиальные ВР 132-30 высокого давления эксплуатируются в вентсистемах различного назначения, а также в технологических установках, если условия эксплуатации не нарушают требований, установленных заводом-производителем.

Вентиляторы радиальные ВР 132-30 относятся к стационарному оборудованию, могут работать в составе приточных и вытяжных вентиляционных систем в зданиях и сооружениях общественного, административного и производственного значения.

Рабочая среда – воздух температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение), предельное содержание пыли и взвешенных частиц в котором не превышает 0,1 г/м.куб. Наличие в рабочем воздухе липких, волокнистых включений, а также абразивных частиц и химически активных по отношению к металлам примесей не допускается.

Конструктивные особенности вентилятора ВР 132-30

К основным конструктивным элементам вентилятора радиального ВР 132-30 относятся:

- опорная рама, поворотный спиралевидный корпус-«улитка»;
- рабочее колесо, насчитывающее 16-ть лопастей, загнутых в обратном направлении;
- электрический привод.

Корпус-«улитка» может быть повернут при монтаже относительно опорной рамы на удобный угол для подсоединения выходного патрубка к воздуховоду вентсети. На патрубках корпусной детали предусмотрены монтажные фланцы с отверстиями. Радиальные вентиляторы высокого давления могут монтироваться как непосредственно к воздуховодам вентиляционной магистрали, так и с помощью гибких вставок (не входят в базовый комплект поставки, и приобретаются заказчиком отдельно по желанию).

Вентилятор радиальный ВР 132-30 может комплектоваться асинхронным двигателем в двух вариантах:

- размещение привода соосно рабочему колесу (компоновочная схема №1);
- размещение на раме, передача момента осуществляется посредством клиноременной передачи (схема №5).

Радиальные вентиляторы ВР 132-30 условия эксплуатации

Вентилятор радиальный ВР 132-30 допускается к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С по кат. разм. 2 и 3. Также возможно размещение по 1 категории, если электрочасть защищена от осадков и солнечных лучей.

Радиальные вентиляторы высокого давления ВР 132-30 производятся предприятием-изготовителем в 11-ти типовых размерах. Базовое исполнение – общепромышленное, но также можно заказать и купить вентилятор радиальный ВР 132-30 в теплостойком варианте (до +200°С), коррозионностойком и взрывозащищенном (либо в комбинации специсполнений).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
