«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 5,6

Артикул товара: 33161

Радиальный вентилятор ВР 132-30 5,6
Радиальный вентилятор ВР 132-30 5,6 - фото 2

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 5,6 — это модель серии Радиальные вентиляторы ВР 132-30. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена: Узнайте цену по запросу
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Радиальный вентилятор ВР 132-30 №5,6 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Вентиляторы ВР 132-30-5,6 используются в приточных системах вентиляции стационарного исполнения в зданиях и сооружениях общественного, административного и производственного значения, в составе технологических промышленных установок различных типов и назначения. Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение).

Технические характеристики Радиальные вентиляторы ВР 132-30 №5,6 , исполнение 1

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 2,2 5,1 90L4 0,35 1 1100 1420 115 ДО-41 4 ВР 203 6
3 000 18,5 34,7 160M2 0,75 2,2 4500 6100 226 ДО-41 4 ВР 203 6

*При изменении типа двигателя масса может меняться

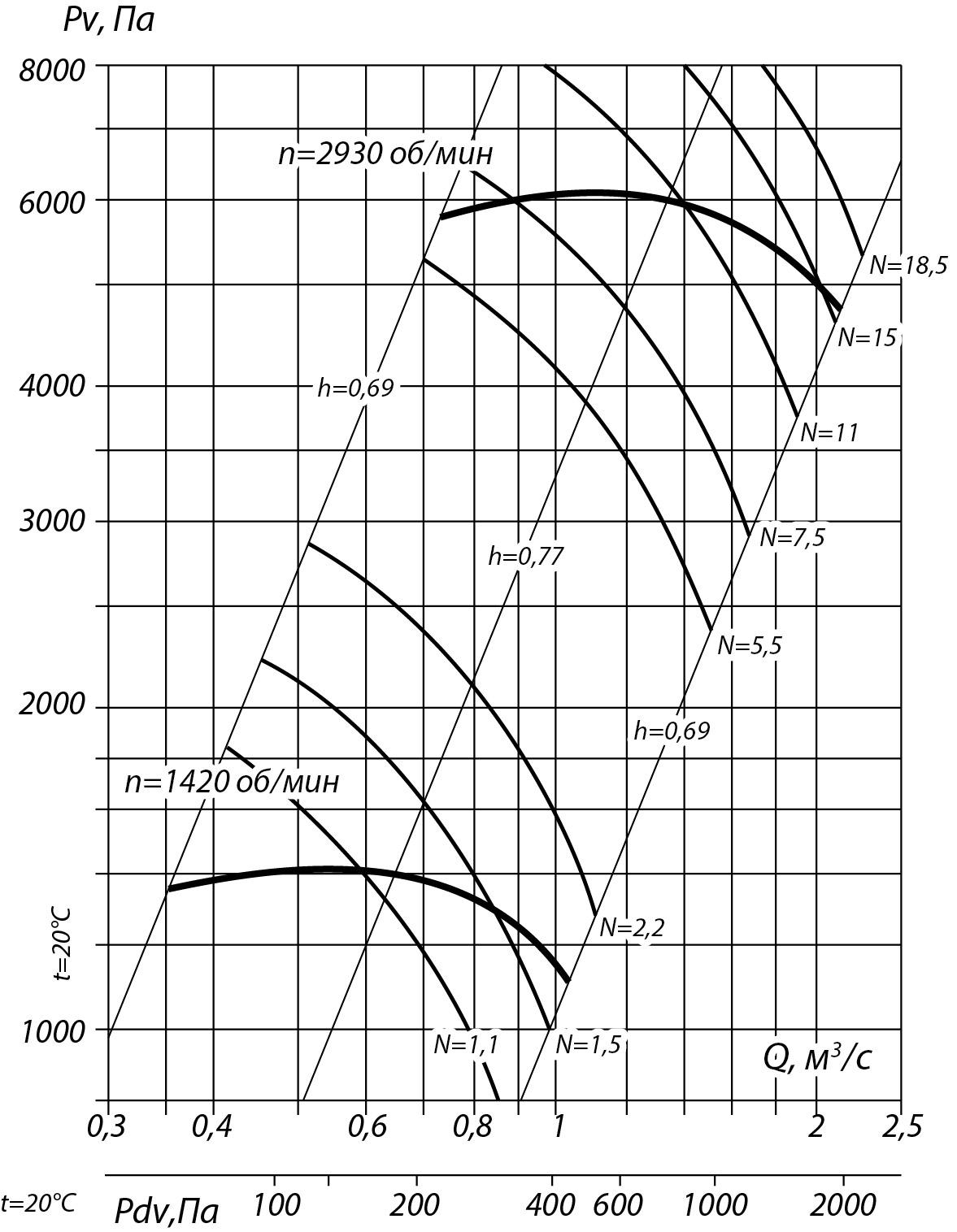

Аэродинамические характеристики радиального вентилятора ВР 132-30 №5,6, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 132-30 №5,6, Исполнение 1

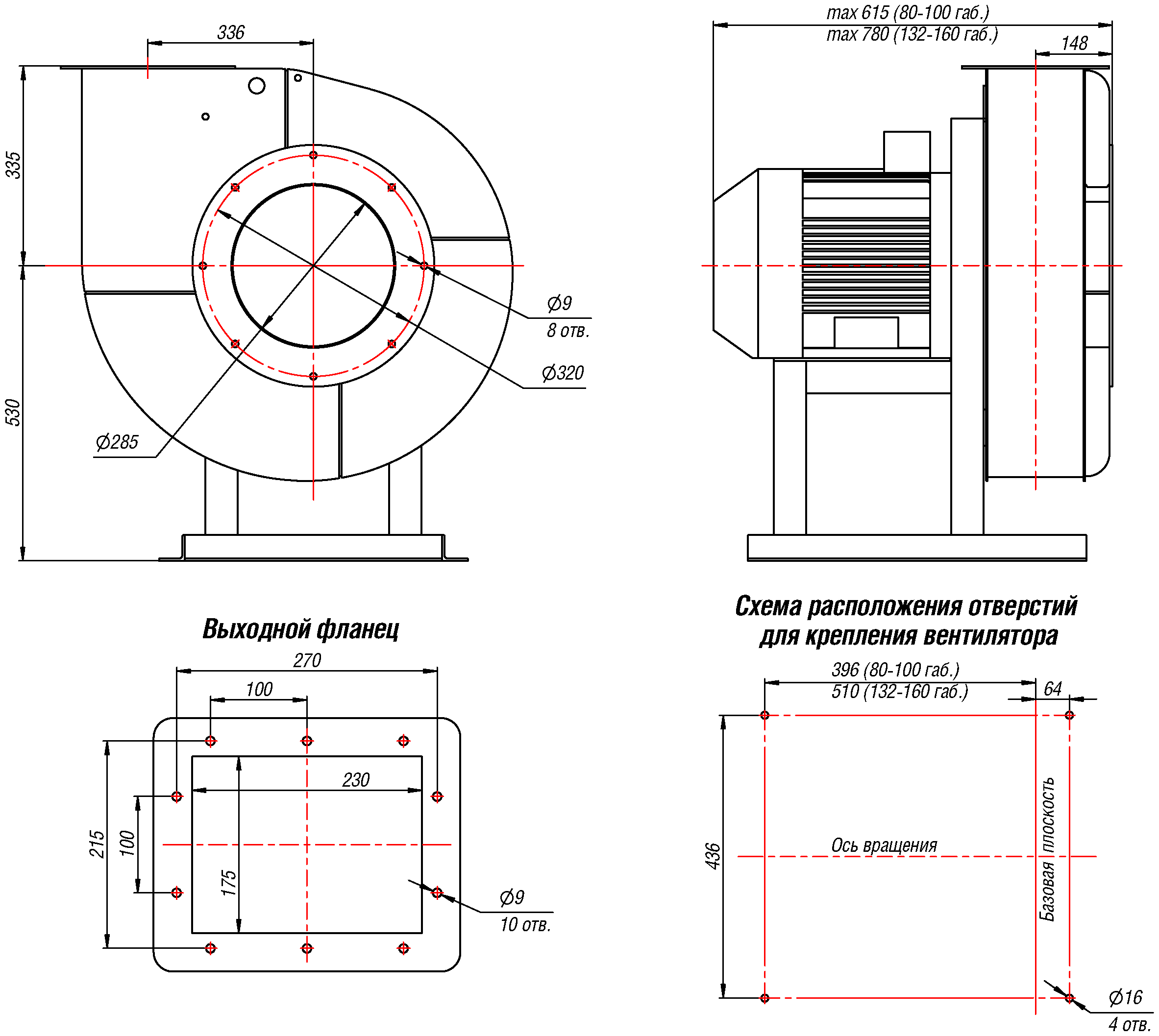

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5,6, Исполнение 1

Радиальный вентилятор ВР 132-30 №5,6

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5,6, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
870 376 865 335 794 354 1117 587 753 418 1025 495
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
984 397 970 440 753 335 906 376 984 587 884 354
Радиальный вентилятор ВР 132-30 №5,6

Акустические характеристики радиального вентилятора ВР 132-30 №5,6, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 82 86 88 90 84 82 76 68 90
3000 86 88 95 98 101 96 92 88 102

Особенности

Радиальные вентиляторы высокого давления ВР 132-30

Вентиляторы радиальные ВР 132-30 высокого давления эксплуатируются в вентсистемах различного назначения, а также в технологических установках, если условия эксплуатации не нарушают требований, установленных заводом-производителем.

Вентиляторы радиальные ВР 132-30 относятся к стационарному оборудованию, могут работать в составе приточных и вытяжных вентиляционных систем в зданиях и сооружениях общественного, административного и производственного значения.

Рабочая среда – воздух температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение), предельное содержание пыли и взвешенных частиц в котором не превышает 0,1 г/м.куб. Наличие в рабочем воздухе липких, волокнистых включений, а также абразивных частиц и химически активных по отношению к металлам примесей не допускается.

Конструктивные особенности вентилятора ВР 132-30

К основным конструктивным элементам вентилятора радиального ВР 132-30 относятся:

- опорная рама, поворотный спиралевидный корпус-«улитка»;
- рабочее колесо, насчитывающее 16-ть лопастей, загнутых в обратном направлении;
- электрический привод.

Корпус-«улитка» может быть повернут при монтаже относительно опорной рамы на удобный угол для подсоединения выходного патрубка к воздуховоду вентсети. На патрубках корпусной детали предусмотрены монтажные фланцы с отверстиями. Радиальные вентиляторы высокого давления могут монтироваться как непосредственно к воздуховодам вентиляционной магистрали, так и с помощью гибких вставок (не входят в базовый комплект поставки, и приобретаются заказчиком отдельно по желанию).

Вентилятор радиальный ВР 132-30 может комплектоваться асинхронным двигателем в двух вариантах:

- размещение привода соосно рабочему колесу (компоновочная схема №1);
- размещение на раме, передача момента осуществляется посредством клиноременной передачи (схема №5).

Радиальные вентиляторы ВР 132-30 условия эксплуатации

Вентилятор радиальный ВР 132-30 допускается к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С по кат. разм. 2 и 3. Также возможно размещение по 1 категории, если электрочасть защищена от осадков и солнечных лучей.

Радиальные вентиляторы высокого давления ВР 132-30 производятся предприятием-изготовителем в 11-ти типовых размерах. Базовое исполнение – общепромышленное, но также можно заказать и купить вентилятор радиальный ВР 132-30 в теплостойком варианте (до +200°С), коррозионностойком и взрывозащищенном (либо в комбинации специсполнений).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
