«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 7,1
Артикул товара: 33163
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 7,1 — это модель серии Радиальные вентиляторы ВР 132-30. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
В наличии. Доставка по Москве.
Документация
Описание
Радиальный вентилятор ВР 132-30 №7,1 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую исполнения. Вентиляторы ВР 132-30-7,1 используются в приточных системах вентиляции стационарного исполнения в зданиях и сооружениях общественного, административного и производственного значения, в составе технологических промышленных установок различных типов и назначения. Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение).
Технические характеристики Радиальные вентиляторы ВР 132-30 №7,1 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 7,5 | 15,6 | 132S4 | 0,7 | 2,1 | 1800 | 2300 | 210 | ДО-42 | 4 | ВР 203 | 8 |
| 3 000 | 55 | 100 | 225М2 | 1,5 | 4,4 | 7600 | 9850 | 520 | ДО-42 | 6 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 132-30 №7,1, Исполнение 1

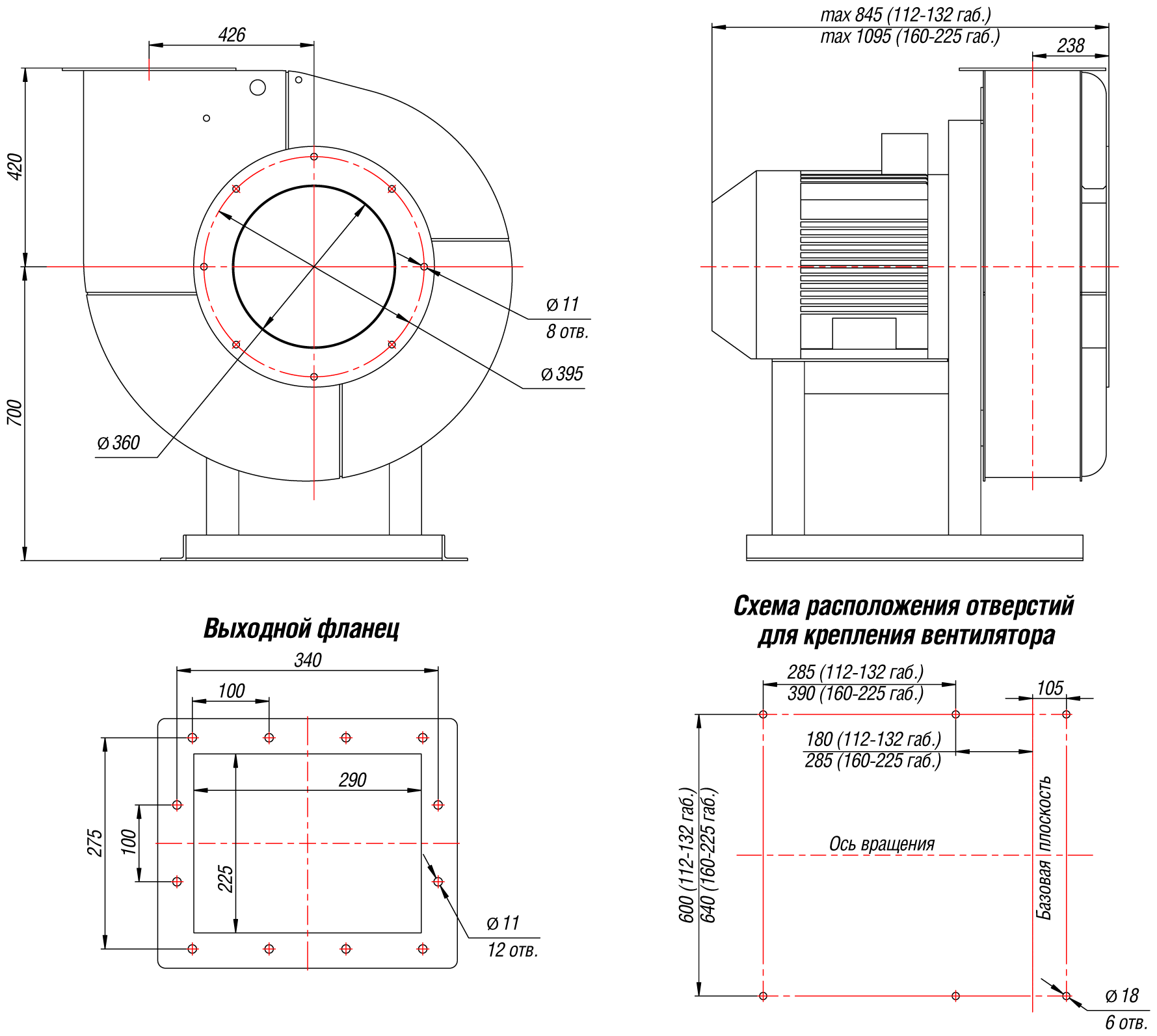

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №7,1, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №7,1, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1091 | 470 | 1120 | 420 | 995 | 442 | 1436 | 736 | 945 | 525 | 1321 | 621 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1234 | 498 | 1252 | 552 | 945 | 420 | 1170 | 470 | 1234 | 736 | 1142 | 442 |
Акустические характеристики радиального вентилятора ВР 132-30 №7,1, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 88 | 92 | 94 | 96 | 90 | 92 | 84 | 78 | 101 |
| 3000 | 91 | 94 | 99 | 104 | 106 | 101 | 99 | 94 | 109 |
Особенности
Радиальные вентиляторы высокого давления ВР 132-30
Вентиляторы радиальные ВР 132-30 высокого давления эксплуатируются в вентсистемах различного назначения, а также в технологических установках, если условия эксплуатации не нарушают требований, установленных заводом-производителем.
Вентиляторы радиальные ВР 132-30 относятся к стационарному оборудованию, могут работать в составе приточных и вытяжных вентиляционных систем в зданиях и сооружениях общественного, административного и производственного значения.
Рабочая среда – воздух температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение), предельное содержание пыли и взвешенных частиц в котором не превышает 0,1 г/м.куб. Наличие в рабочем воздухе липких, волокнистых включений, а также абразивных частиц и химически активных по отношению к металлам примесей не допускается.
К основным конструктивным элементам вентилятора радиального ВР 132-30 относятся:
- опорная рама, поворотный спиралевидный корпус-«улитка»;
- рабочее колесо, насчитывающее 16-ть лопастей, загнутых в обратном направлении;
- электрический привод.
Корпус-«улитка» может быть повернут при монтаже относительно опорной рамы на удобный угол для подсоединения выходного патрубка к воздуховоду вентсети. На патрубках корпусной детали предусмотрены монтажные фланцы с отверстиями. Радиальные вентиляторы высокого давления могут монтироваться как непосредственно к воздуховодам вентиляционной магистрали, так и с помощью гибких вставок (не входят в базовый комплект поставки, и приобретаются заказчиком отдельно по желанию).
Вентилятор радиальный ВР 132-30 может комплектоваться асинхронным двигателем в двух вариантах:
- размещение привода соосно рабочему колесу (компоновочная схема №1);
- размещение на раме, передача момента осуществляется посредством клиноременной передачи (схема №5).
Радиальные вентиляторы ВР 132-30 условия эксплуатации
Вентилятор радиальный ВР 132-30 допускается к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С по кат. разм. 2 и 3. Также возможно размещение по 1 категории, если электрочасть защищена от осадков и солнечных лучей.
Радиальные вентиляторы высокого давления ВР 132-30 производятся предприятием-изготовителем в 11-ти типовых размерах. Базовое исполнение – общепромышленное, но также можно заказать и купить вентилятор радиальный ВР 132-30 в теплостойком варианте (до +200°С), коррозионностойком и взрывозащищенном (либо в комбинации специсполнений).
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
Оплата
Наличными при получении заказа
Заказ можно оплатить наличными при доставке или получении в пункте самовывоза. Банковским переводом от ФЛ.
Оплатить заказ можно в любом банке по счету, выставленному на Ваше имя. Запросите счет у менеджера, распечатайте его, произведите оплату в течении трех рабочих дней и ожидайте доставку.
Банковской картой
Оплатить заказ банковской картой можно:
- через платежный терминал курьера
- через стационарный терминал в пунктах самовывоза
- через форму на сайте
Никакие комиссии с плательщика не взимаются.
Яндекс деньгами, WebMoney
Заказ можно оплатить электронными деньгами. Для этого Вам необходимо оформить заказ у менеджера, затем ввести номер выставленного вам счета и фамилию плательщика в форме оплаты. После нажатия кнопки Оплатить, Вы будете переадресованы на свой кошелек, где автоматически заполнится назначение платежа и сумма.
Кредит и рассрочка
В кредит или рассрочку можно купить любой товар дороже 10000 рублей. Для оформления вам необходимо нажать кнопку "Кредит в кредит" в карточке выбранного товара. Далее заполнить несколько обязательных полей и оформить заявку.
Безналичным платежом от ЮЛ
Оплатить заказ можно от ЮЛ по выставленному счету либо договору. Все товары и услуги реализуются с НДС. При отгрузке необходимо иметь доверенность или печать получателя.
Доставка
Часы работы службы доставки: Рабочие дни с 9 до 21 часов, в субботу с 10 до 19 часов
Стоимость доставки: По Москве в пределах МКАД - 2000 руб. Доставка за пределы МКАД оплачивается дополнительно из расчета 40 руб за 1 км. На кондиционеры с монтажом действуют особые условия доставки.
Сроки доставки: Возможна доставка в день заказа!
Доставка по Росиии: При заказе из любого населенного пункта России, на следующий день после заказа, приобретенный Вами товар бесплатно будет доставлен до терминала транспортной компании в Москве. Мы работаем со всеми крупными транспортными компаниями, поэтому Вы можете выбрать любую из них исходя из своих предпочтений, или наш менеджер поможет подобрать наиболее выгодный вариант доставки. При отправке оборудования через транспортные компании, все оборудование проходит дополнительную проверку по качеству и комплектности, для исключения малейшей вероятности возврата. Доставка по России осуществляется только после полной оплаты заказа.
Модификации серии «Завод ВЕНТИЛЯТОР» Радиальные вентиляторы ВР 132-30
| Радиальный вентилятор ВР 132-30 4,0 | 30 270 руб. | |
| Радиальный вентилятор ВР 132-30 4,5 | Узнать цену | |
| Радиальный вентилятор ВР 132-30 5,0 | 53 990 руб. | |
| Радиальный вентилятор ВР 132-30 5,6 | Узнать цену | |
| Радиальный вентилятор ВР 132-30 6,3 | 116 570 руб. | |
| Радиальный вентилятор ВР 132-30 7,1 | Узнать цену | |
| Радиальный вентилятор ВР 132-30 8,0 | 109 940 руб. | |
| Радиальный вентилятор ВР 132-30 9,0 | 165 450 руб. | |
| Радиальный вентилятор ВР 132-30 10,0 | 202 600 руб. | |
| Радиальный вентилятор ВР 132-30 11,2 | Узнать цену | |
| Радиальный вентилятор ВР 132-30 12,5 | 273 660 руб. |
