«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 5,0

Артикул товара: 33160

Радиальный вентилятор ВР 132-30 5,0
Радиальный вентилятор ВР 132-30 5,0 - фото 2

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 5,0 — это модель серии Радиальные вентиляторы ВР 132-30. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
53 990 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Радиальный вентилятор ВР 132-30 №5 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую), и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи ) исполнения. Вентиляторы ВР 132-30-5 используются в приточных системах вентиляции стационарного исполнения в зданиях и сооружениях общественного, административного и производственного значения, в составе технологических промышленных установок различных типов и назначения. Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение).


Технические характеристики Радиальные вентиляторы ВР 132-30 №5,0 , исполнение 1

Характеристики
электродвигателя
Характеристики
вентилятора при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 1,1 2,9 80А4 0,25 0,74 860 1100 88 ДО-40 4 ВР 203 4
3 000 11 21,2 132М2 0,5 1,51 3500 4750 145 ДО-40 4 ВР 203 4

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №5, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 132-30 №5, Исполнение 1

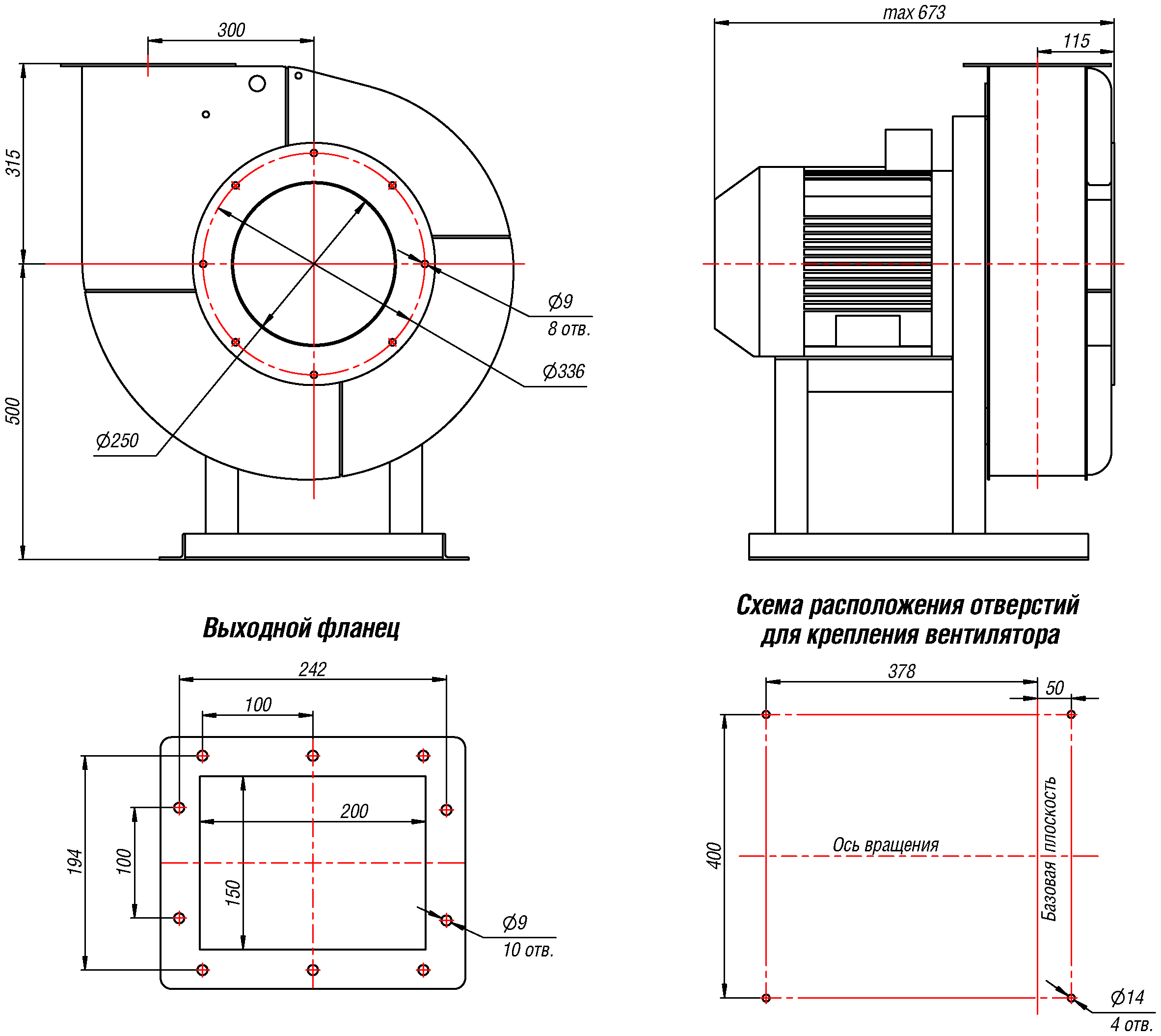

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 1

Радиальный вентилятор ВР 132-30 №5,0

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
764 325 815 315 691 311 1032 532 677 362 938 438
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
876 344 881 381 677 314 825 325 876 532 811 311
Радиальный вентилятор ВР 132-30 №5,0

Акустические характеристики радиального вентилятора ВР 132-30 №5, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 78 81 82 85 80 76 72 64 88
3000 86 88 97 98 101 96 92 88 96

Технические характеристики Радиальные вентиляторы ВР 132-30 №5,0 , исполнение 5

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 800 2,2 5,1 90L4 0,32 0,95 1400 1800 150 ДО-40 6 ВР 203 6
2 300 5,5 11,7 112М4 0,4 1,2 2250 3000 165 ДО-40 6 ВР 203 6

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 132-30 №5, Исполнение 5

Аэродинамические характеристики радиального вентилятора ВР 132-30 №5, Исполнение 5

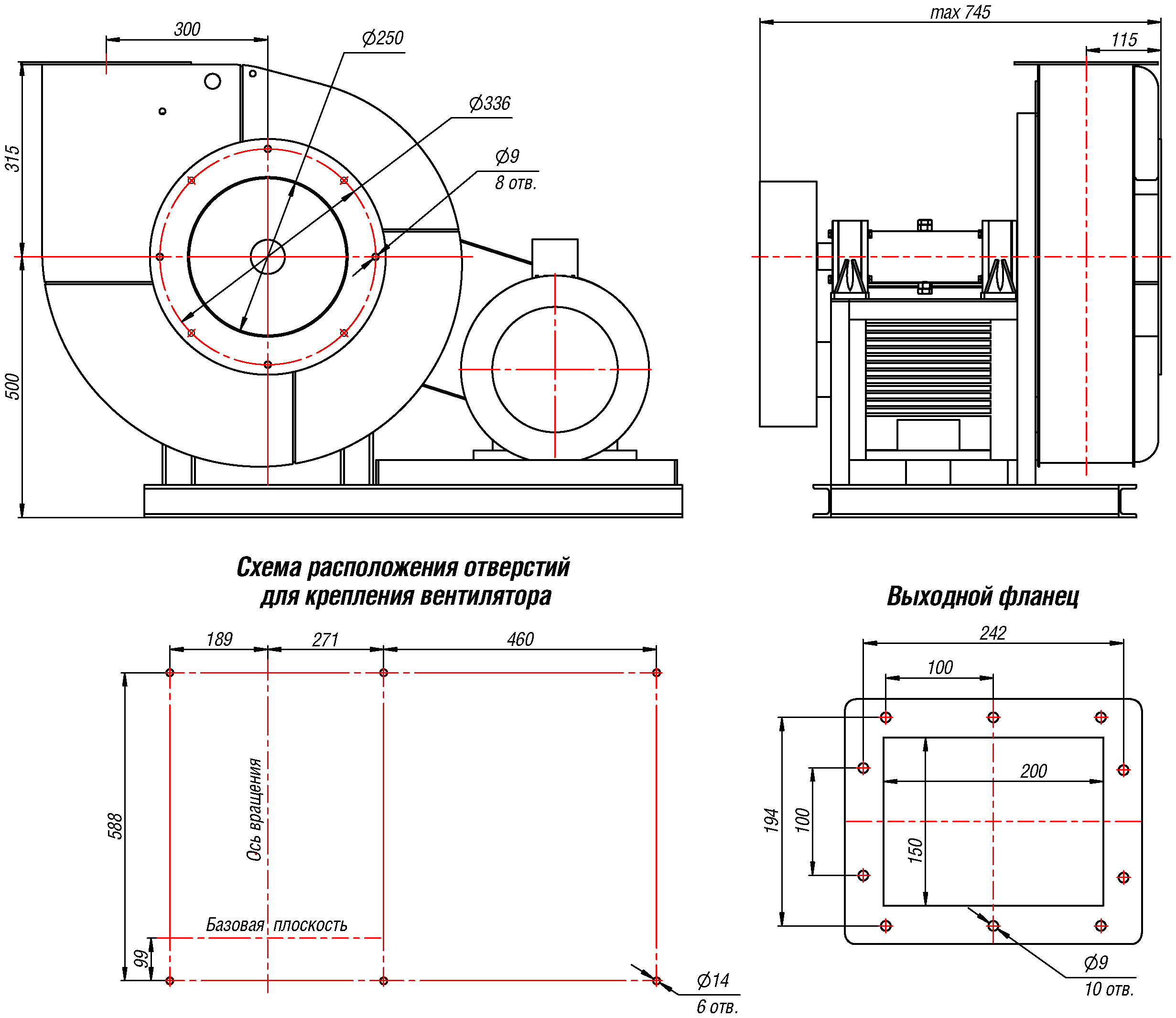

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 5

Радиальный вентилятор ВР 132-30 №5,0

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
763 438 815 315 1127 381 1032 532 1108 362 938 438
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 1060 314 825 325 1278 532 811 311
Радиальный вентилятор ВР 132-30 №5,0

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1070 325 814 314 1056 310 1032 532 1060 314 938 438
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1278 532 881 381 --- --- --- --- --- --- --- ---
Радиальный вентилятор ВР 132-30 №5,0

Особенности

Радиальные вентиляторы высокого давления ВР 132-30

Вентиляторы радиальные ВР 132-30 высокого давления эксплуатируются в вентсистемах различного назначения, а также в технологических установках, если условия эксплуатации не нарушают требований, установленных заводом-производителем.

Вентиляторы радиальные ВР 132-30 относятся к стационарному оборудованию, могут работать в составе приточных и вытяжных вентиляционных систем в зданиях и сооружениях общественного, административного и производственного значения.

Рабочая среда – воздух температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение), предельное содержание пыли и взвешенных частиц в котором не превышает 0,1 г/м.куб. Наличие в рабочем воздухе липких, волокнистых включений, а также абразивных частиц и химически активных по отношению к металлам примесей не допускается.

Конструктивные особенности вентилятора ВР 132-30

К основным конструктивным элементам вентилятора радиального ВР 132-30 относятся:

- опорная рама, поворотный спиралевидный корпус-«улитка»;
- рабочее колесо, насчитывающее 16-ть лопастей, загнутых в обратном направлении;
- электрический привод.

Корпус-«улитка» может быть повернут при монтаже относительно опорной рамы на удобный угол для подсоединения выходного патрубка к воздуховоду вентсети. На патрубках корпусной детали предусмотрены монтажные фланцы с отверстиями. Радиальные вентиляторы высокого давления могут монтироваться как непосредственно к воздуховодам вентиляционной магистрали, так и с помощью гибких вставок (не входят в базовый комплект поставки, и приобретаются заказчиком отдельно по желанию).

Вентилятор радиальный ВР 132-30 может комплектоваться асинхронным двигателем в двух вариантах:

- размещение привода соосно рабочему колесу (компоновочная схема №1);
- размещение на раме, передача момента осуществляется посредством клиноременной передачи (схема №5).

Радиальные вентиляторы ВР 132-30 условия эксплуатации

Вентилятор радиальный ВР 132-30 допускается к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С по кат. разм. 2 и 3. Также возможно размещение по 1 категории, если электрочасть защищена от осадков и солнечных лучей.

Радиальные вентиляторы высокого давления ВР 132-30 производятся предприятием-изготовителем в 11-ти типовых размерах. Базовое исполнение – общепромышленное, но также можно заказать и купить вентилятор радиальный ВР 132-30 в теплостойком варианте (до +200°С), коррозионностойком и взрывозащищенном (либо в комбинации специсполнений).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
