«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 8,0
Артикул товара: 33164
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 8,0 — это модель серии Радиальные вентиляторы ВР 132-30. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
109 940 руб.
В наличии. Доставка по Москве.
Документация
Описание
Радиальный вентилятор ВР 132-30 №8 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую), 3-ей схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты ) и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи ) исполнения. Вентиляторы ВР 132-30-8 используются в приточных системах вентиляции стационарного исполнения в зданиях и сооружениях общественного, административного и производственного значения, в составе технологических промышленных установок различных типов и назначения.
Технические характеристики Радиальные вентиляторы ВР 132-30 №8,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 11 | 22,5 | 132М4 | 1,05 | 3 | 2400 | 3050 | 260 | ДО-42 | 4 | ВР 203 | 6 |
| 3 000 | 90 | 160 | 250М2 | 2,15 | 6,15 | 10000 | 13000 | 710 | ДО-42 | 8 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 1

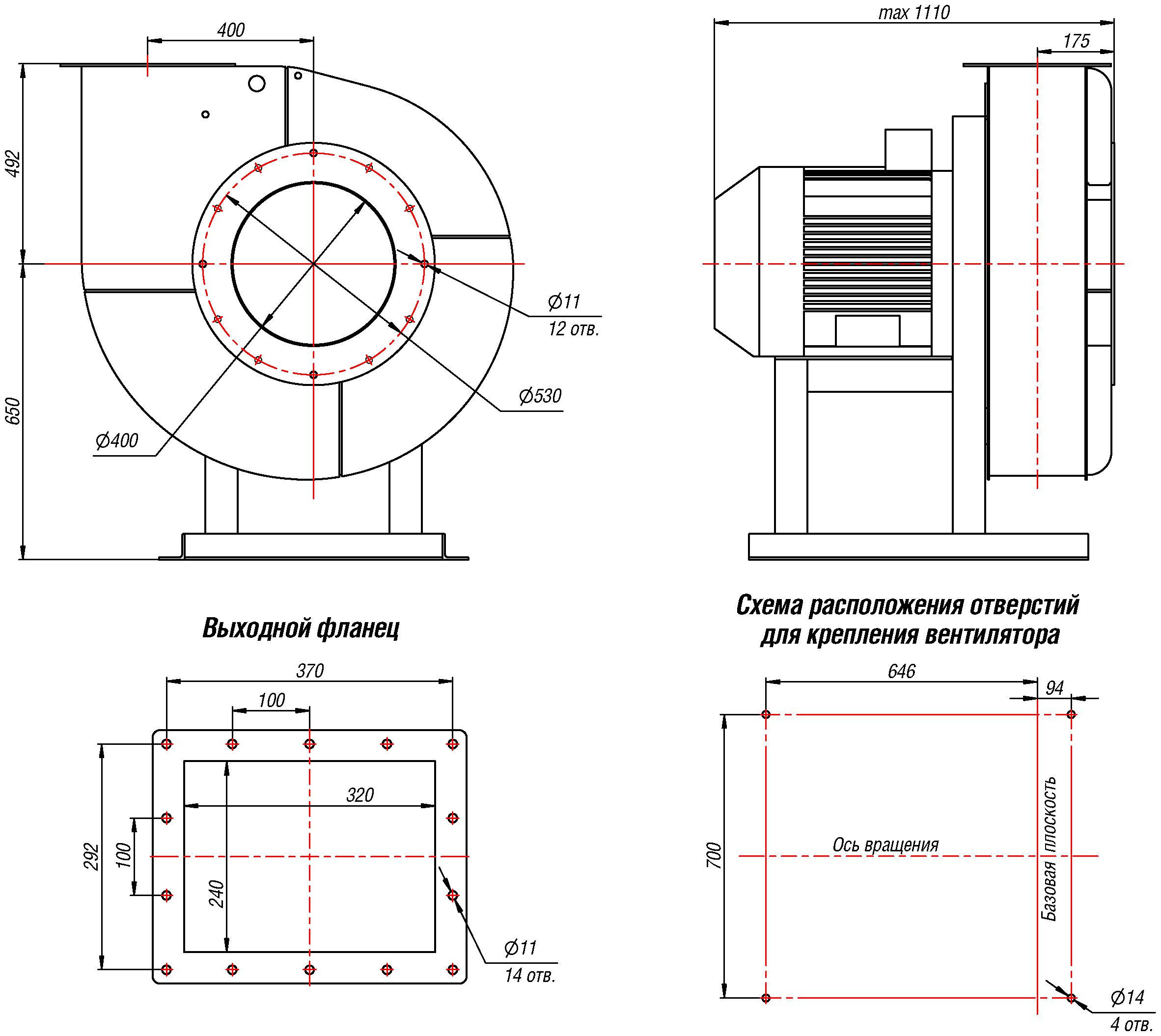

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1085 | 482 | 1142 | 492 | 1004 | 462 | 1424 | 774 | 1013 | 522 | 1253 | 603 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1276 | 502 | 1192 | 542 | 1014 | 492 | 1132 | 482 | 1276 | 774 | 1112 | 462 |
Акустические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 91 | 94 | 97 | 99 | 98 | 97 | 88 | 79 | 102 |
| 3000 | 98 | 100 | 104 | 108 | 108 | 106 | 102 | 98 | 114 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №8,0 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 11 | 22,5 | 132М4 | 1,05 | 3 | 2400 | 3050 | 260 | ДО-42 | 4 | ВР 203 | 6 |
| 3 000 | 90 | 160 | 250М2 | 2,15 | 6,15 | 10000 | 13000 | 710 | ДО-42 | 8 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 3

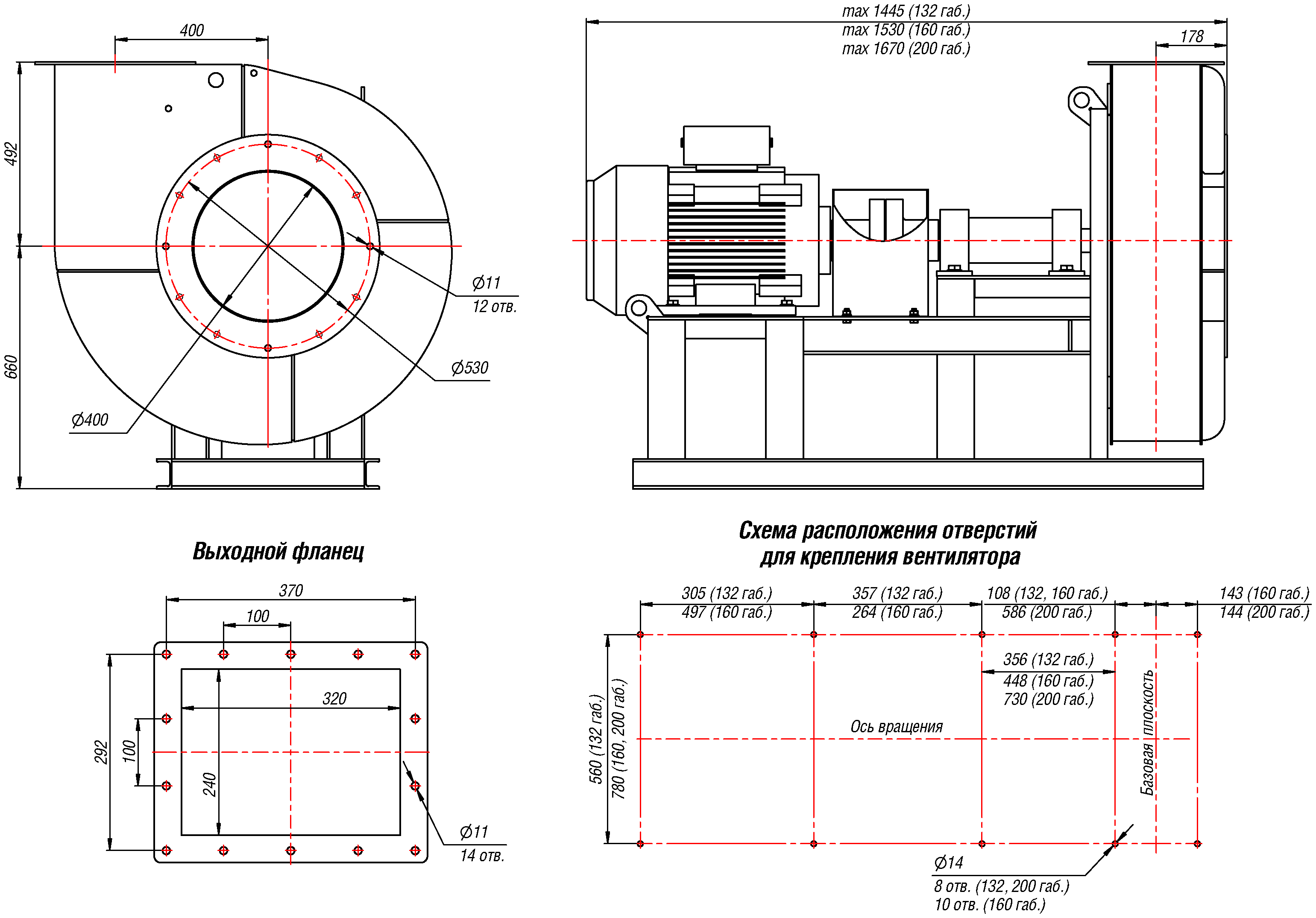

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1085 | 482 | 1142 | 492 | 1004 | 462 | 1424 | 774 | 1013 | 522 | 1253 | 603 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1276 | 502 | 1192 | 542 | 1014 | 492 | 1132 | 482 | 1276 | 774 | 1112 | 462 |
Акустические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 88 | 92 | 94 | 96 | 90 | 92 | 84 | 78 | 101 |
| 3000 | 91 | 94 | 99 | 104 | 106 | 101 | 99 | 94 | 109 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №8,0 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 800 | 22 | 43,2 | 180S4 | 1,3 | 3,8 | 3650 | 4650 | 520 | ДО-42 | 8 | ВР 203 | 8 |
| 2 200 | 45 | 84,9 | 200L4 | 1,6 | 4,6 | 5500 | 7000 | 615 | ДО-42 | 8 | ВР 203 | 10 |
| 2 600 | 75 | 138,3 | 250S4 | 1,9 | 5,5 | 7500 | 9650 | 810 | ДО-42 | 10 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 5

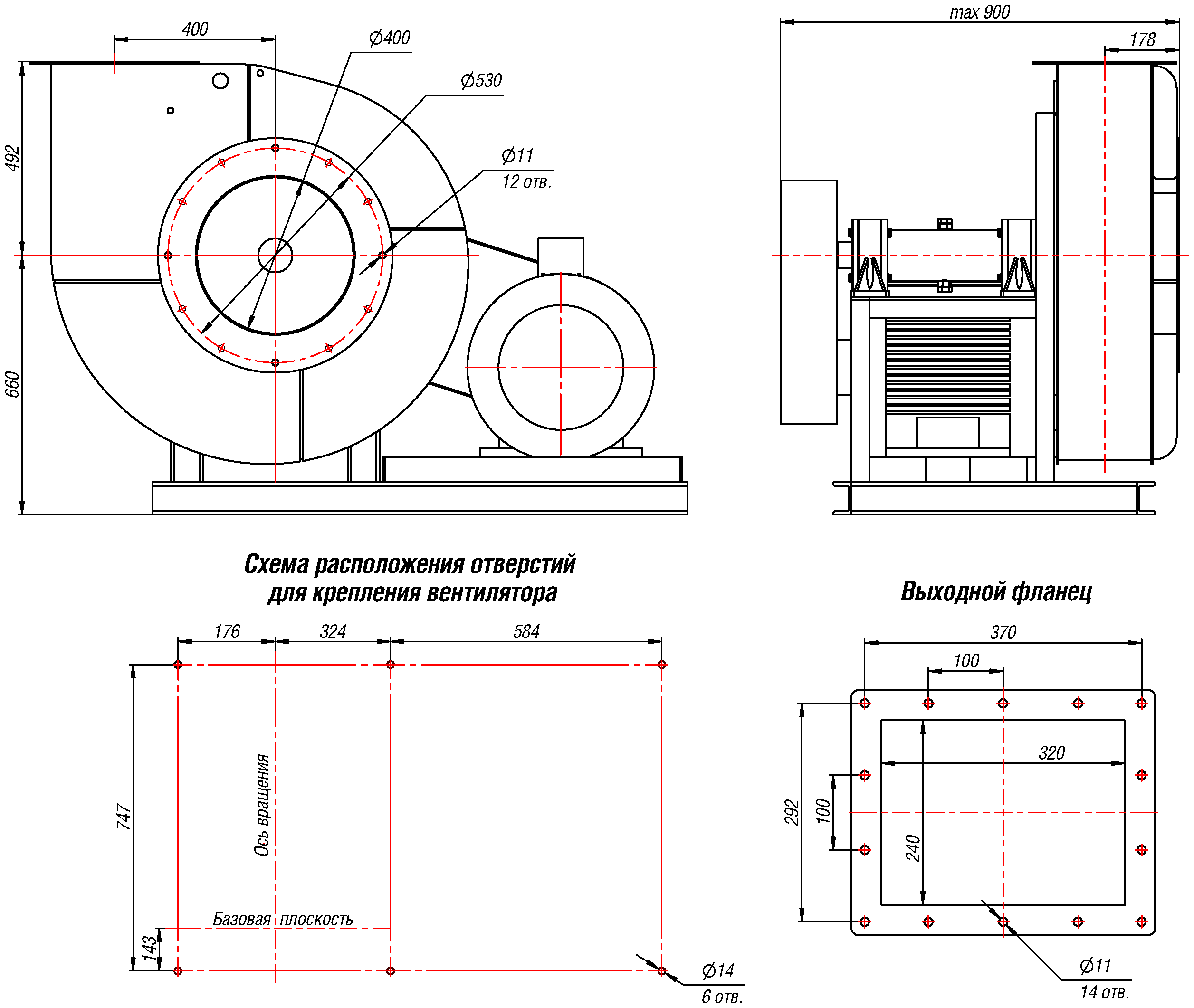

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1570 | 603 | 1142 | 492 | 1510 | 542 | 1425 | 774 | 1490 | 522 | 1253 | 603 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1460 | 492 | 1132 | 482 | 1745 | 774 | 1110 | 462 |
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1450 | 482 | 1142 | 492 | 1430 | 462 | 1425 | 764 | 1460 | 492 | 1253 | 603 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1745 | 775 | 1192 | 542 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 280-46 №8, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1800 | 96 | 99 | 102 | 104 | 103 | 102 | 93 | 84 | 107 |
| 2200 | 101 | 104 | 107 | 109 | 108 | 107 | 98 | 89 | 112 |
| 2600 | 102 | 104 | 108 | 109 | 109 | 107 | 99 | 94 | 114 |
Особенности
Радиальные вентиляторы высокого давления ВР 132-30
Вентиляторы радиальные ВР 132-30 высокого давления эксплуатируются в вентсистемах различного назначения, а также в технологических установках, если условия эксплуатации не нарушают требований, установленных заводом-производителем.
Вентиляторы радиальные ВР 132-30 относятся к стационарному оборудованию, могут работать в составе приточных и вытяжных вентиляционных систем в зданиях и сооружениях общественного, административного и производственного значения.
Рабочая среда – воздух температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение), предельное содержание пыли и взвешенных частиц в котором не превышает 0,1 г/м.куб. Наличие в рабочем воздухе липких, волокнистых включений, а также абразивных частиц и химически активных по отношению к металлам примесей не допускается.
К основным конструктивным элементам вентилятора радиального ВР 132-30 относятся:
- опорная рама, поворотный спиралевидный корпус-«улитка»;
- рабочее колесо, насчитывающее 16-ть лопастей, загнутых в обратном направлении;
- электрический привод.
Корпус-«улитка» может быть повернут при монтаже относительно опорной рамы на удобный угол для подсоединения выходного патрубка к воздуховоду вентсети. На патрубках корпусной детали предусмотрены монтажные фланцы с отверстиями. Радиальные вентиляторы высокого давления могут монтироваться как непосредственно к воздуховодам вентиляционной магистрали, так и с помощью гибких вставок (не входят в базовый комплект поставки, и приобретаются заказчиком отдельно по желанию).
Вентилятор радиальный ВР 132-30 может комплектоваться асинхронным двигателем в двух вариантах:
- размещение привода соосно рабочему колесу (компоновочная схема №1);
- размещение на раме, передача момента осуществляется посредством клиноременной передачи (схема №5).
Радиальные вентиляторы ВР 132-30 условия эксплуатации
Вентилятор радиальный ВР 132-30 допускается к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С по кат. разм. 2 и 3. Также возможно размещение по 1 категории, если электрочасть защищена от осадков и солнечных лучей.
Радиальные вентиляторы высокого давления ВР 132-30 производятся предприятием-изготовителем в 11-ти типовых размерах. Базовое исполнение – общепромышленное, но также можно заказать и купить вентилятор радиальный ВР 132-30 в теплостойком варианте (до +200°С), коррозионностойком и взрывозащищенном (либо в комбинации специсполнений).
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
