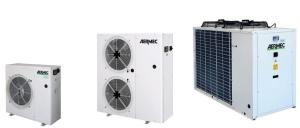

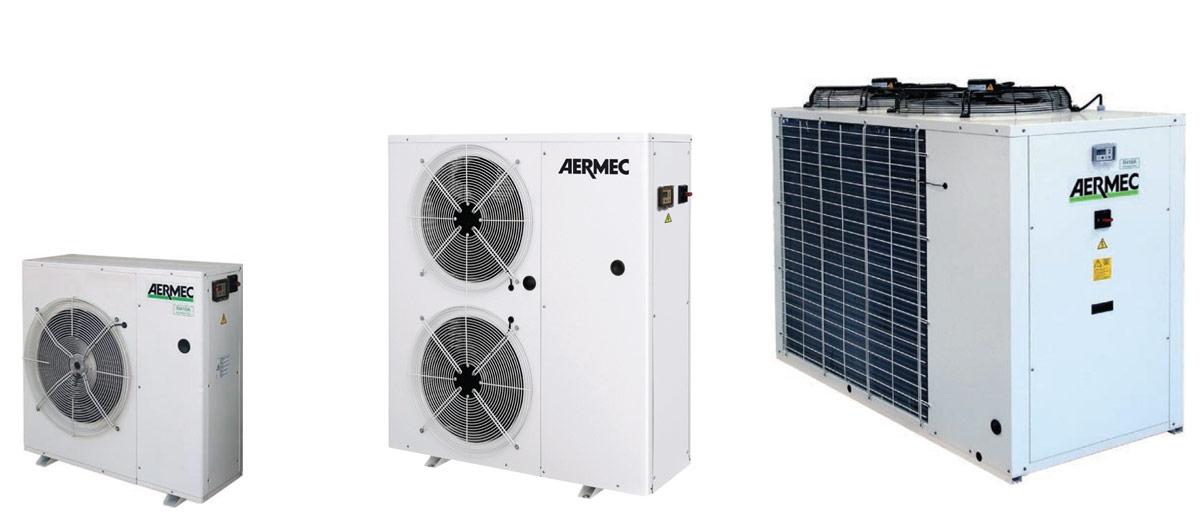

Компрессорно-конденсаторный блок (ККБ)

В некоторых случаях хорошо проработанный проект позволяет исключить необходимость подбора компрессорно-конденсаторных блоков и элементов соединительного комплекта. Но зачастую подбор ККБ приходится осуществлять монтажным организациям самостоятельно, неся при этом ответственность за правильную работу всей системы. Чтобы облегчить им задачу, некоторые производители компрессорно-конденсаторных агрегатов дают рекомендации по использованию элементов соединительного комплекта, мощности испарителя, диаметров трубопроводов и условиям их монтажа.



Первый вопрос, который возникает у монтажных организаций: ККБ какой мощности установить для конкретного испарителя приточной установки? При этом определены параметры: расход воздуха и требуемая мощность охладителя. Традиционно считается, что мощность компрессорно-конденсаторного блока должна точно соответствовать мощности секции охлаждения приточной установки или центрального кондиционера. Необходимо также учитывать количество холодильных контуров испарителя. У большинства производителей приточных установок охладители мощностью до 50 кВт поставляются одноконтурными, более 50 кВт – двухконтурными.



В технических характеристиках обычно указывается холодопроизводительность для следующих условий:

• температура в помещении по сухому/мокрому термометру 27°С/19°С;
• температура окружающей среды по сухому/мокрому термометру 35°С/24°С.

Тепловая мощность (если ККБ работает в режиме теплового насоса) для следующих условий:

• температура в помещении по сухому/мокрому термометру 20°С/15°С;
• температура окружающей среды по сухому/мокрому термометру 7°С/6°С.

На этом этапе необходимо скорректировать мощность компрессорно-конденсаторного блока, если табличные условия отличаются от условий, при которых выбиралась секция охлаждения. При этом надо учитывать, что большую часть времени установка будет работать в условиях, отличающихся от табличных (особенно для центральных и северных районах). Такой метод подбора ККБ (для максимальной температуры наружного воздуха) чреват работой с переразмеренным конденсатором и возможным возвратом жидкого хладагента на всасывание компрессора, что приведет к его выходу из строя.



В случае если соединительный комплект подбирается самостоятельно, необходимо учитывать технические особенности всех элементов холодильного контура. Ниже приведены особенности основных элементов и некоторые рекомендации, которые будут Вам полезны при подборе.

Фильтр-осушитель подбирается по таблицам производителей. При этом необходимо учитывать марку хладагента (макс.рабочее давление). В основном сейчас используется хладагент R410A. Но встречаются компрессорно-конденсаторные блоки и на R407C. Если используется R407C, то необходимо помнить, что он является трехкомпонентным хладагентом (R32-23%, R125-25%, R134A-52% по весу). При утечке нарушается пропорциональность состава и поэтому его нельзя дозаправлять. Придется проводить полную эвакуацию хладагента (с последующей утилизацией), устранять причины утечки и после этого заполнять холодильный контур новым хладагентом.



Кроме хладагента необходимо определить:

• монтаж фильтра будет осуществляться пайкой или на штуцерах под отбортовку (соединительные размеры в мм или дюймах);
• движение хладагента будет осуществляться только в одну сторону (работа ККБ только на холод) или в обе стороны (работа ККБ на холод и тепло);
• производительность по жидкости (в кВт) при определенной температуре кипения, конденсации и перепаде давления на фильтре.

При выборе смотрового стекла необходимо учитывать:

• марку хладагента;
• температуру окружающей среды;
• монтаж стекла на штуцерах под отбортовку или под пайку (соединительные размеры в мм или дюймах);
• стекло будет с индикатором влажности или без него;
• уровень влажности, при котором необходимо подавать сигнал тревоги.

Не стоит забывать, что полиэфирное масло для хладагентов R407C и R410A вступает в реакцию с водой, образуя кислоту и спирт. Изменение цвета смотрового стекла поможет избежать в этом случае разложения масла и заклинивание компрессора. Если индикатор принимает зеленый цвет, значит холодильный контур в норме. Если зеленый цвет начнет переходить в желтый, за индикатором необходимо следить внимательнее. Если индикатор станет желтым, необходимо принять меры по осушению холодильного контура и замене фильтра.

При выборе соленоидного клапана необходимо учитывать:

• марку хладагента;
• клапан должен быть нормально закрытым (NC);
• максимальную температуру рабочей среды;
• максимальное рабочее давление;
• максимальный открывающий перепад давлений;
• использование катушки переменного или постоянного тока;
• монтаж клапана будет осуществляться на штуцерах под отбортовку или под пайку (соединительные размеры в мм или дюймах);
• коэффициент Kv, учитывающий расход рабочей среды при перепаде давления на клапане в 1Бар;
• производительность по жидкости (в кВт) при определенной температуре кипения, конденсации, перегреве и перепаде давления на клапане.

ТРВ регулируют количество хладагента, поступающего в испаритель в зависимости от перегрева на выходе из испарителя. Для этого необходимо:

• выбрать ТРВ в соответствии с типом используемого хладагента (при этом определяется максимальное испытательное и максимальное рабочее давление);
• определить номинальную холодопроизводительность;
• определить температуру кипения, конденсации и переохлаждения;
• учесть максимальную и минимальную температуру рабочей среды;
• определить, ТРВ будет с внутренним или внешним уравниванием давления;
• определить, будет ли ТРВ с Максимальным Давлением Регулирования (МДР);
• монтаж ТРВ будет осуществляться на штуцерах под отбортовку или под пайку (соединительные размеры в мм или дюймах).

Разновидности компрессорно-конденсаторных блоков

Вид ККБ определяется видом собственного охлаждения. Оно может осуществляться при помощи воздуха, воды, внешнего охладителя. Агрегаты первого вида имеют встроенный вентилятор, формирующий воздушный поток. Если в конструкцию включен осевой вентилятор, то агрегат монтируют вне здания. При наличии центробежного вентилятора, монтаж агрегата выполняют непосредственно в помещении.

Компрессорно-конденсаторный агрегат, в котором конденсатор охлаждается с помощью воды, более мощный. Он не требует для своей работы большого объема воздуха, поэтому отличается компактностью и предназначен для внутренней установки. Его монтаж возможен на значительном расстоянии.

ККБ с конденсатором выносного типа применяют реже, в основном при нехватке места в помещении. При этом собственно блок устанавливают внутри комнаты. Теплообменник размещают за ее пределами.

ККБ с воздушным охлаждением

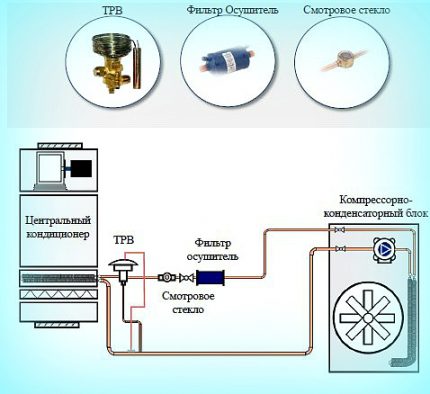

Холодильный контур имеет 2 теплообменника. Один из них — теплообменник конденсатора, находится в самом ККБ. Второй — теплообменник испарителя, расположен в воздухоохладителе центрального кондиционера. Кроме этих узлов в холодильный контур входит компрессор, заключенный в корпус ККБ. Также его элементами являются фильтр-осушитель, ТРВ, стекло смотровое. Последние три элемента находятся на межблочной жидкостной магистрали недалеко от испарителя.

В отличие от других узлов холодильного контура, сечение для пропуска фреона в термо-расширительном вентиле небольшое. Регулировка его зависит от температуры испарения фреона в теплообменнике и величины давления. До ТРВ сжатый газообразный фреон в теплообменнике конденсатора имеет избыточное давление, нагнетаемое компрессором. После ТРВ — в теплообменнике испарителя давление понижается.

В конденсаторе хладагент, потеряв тепло окружающему пространству, конденсируется. После отдачи части тепловой энергии фреон еще пребывает под повышенным давлением, но только до момента прохождения термо-расширительного вентиля. После этого давление резко снижается и происходит охлаждение.

Под воздействием центробежного вентилятора основного кондиционера теплообменная поверхность испарителя нагревается. Приобретает высокую температуру и переходит в газообразную фазу и до этого жидкий хладагент, циркулирующий в испарителе. При этом он вбирает в себя тепло из приточного воздуха, тем самым охлаждая его.

После хладагент в виде газа снова оказывается в компрессоре, сжимаясь, трансформируется в жидкое агрегатное состояние и процесс циркуляции возобновляется.

Агрегат с водяным охлаждением

Установка ККБ с охлаждением водой предусматривает предварительные гидравлические расчеты и профессиональный монтаж. Стоимость этих блоков выше, чем у воздушных аналогов. Объясняется это необходимостью дополнительных затрат на устройство градирни, прокладку контура к ней, приобретение насосов.

Предназначены эти агрегаты для монтажа внутри здания. Охлаждение конденсатора здесь происходит при помощи жидкости, совершающей круговой оборот по замкнутому контуру. На улице устанавливают градирню — мокрую или сухую или же используют проточную воду.

Это климатическое оборудование имеет дополнительный теплообменник. Он охлаждает хладагент и, забирая тепло частично, прогревает циркулирующую воду, которую затем можно использовать повторно. Ее употребление в системе отопления, для горячего водоснабжения оправдывает несколько большие вложения в покупку оборудования такого типа.

Преимуществом агрегатов с водяным охлаждением является их более высокая мощность и возможность и перспектива увеличения дистанции между блоком и градирней насколько это удобно. Если в качестве охладителя использовать проточную воду, то стоимость кондиционирования воздуха значительно падает.

Преимущества и недостатки

Если выполняется процесс охлаждения, тогда температура во всех комнатах будет одинаковой. Процесс регулирования будет осуществляться по эталонной температуре в той комнате, где смонтирован термостат.

Расстояние и перепады высоты ограничены. Это потому, что внутренняя и наружная часть соединяются специальными медными магистралями.

Данная техника не прецизионная. Точность поддержания температуры может колебаться до 2х градусов. Их не используют там, где необходима высокая точность.

Среди преимуществ можно выделить высокую эффективность. Сейчас производители смогли значительно снизить энергопотребление своих устройств. Также среди преимуществ компактность, надежность, а также практически полное отсутствие шума.

Климатические комплексы на базе этого оборудования позволят почувствовать настоящий комфорт, так важно, чтобы на различных предприятиях соблюдался комфортный микроклимат.
