Стоимость монтажа бытовых кондиционеров

Установка кондиционера настенного типа сплит система

Установка кондиционера настенного типа мультисплит система

Установка кондиционеров кассетного, канального, колонного, напольно-потолочного типов

Стоимость монтажных работ канальных и мультизональных систем рассчитывается индивидуально для каждого проекта.

Установка системы кондиционирования в жилом помещении или в здании другого назначения – это гарантия комфортного микроклимата, а также чистого и свежего воздуха. Несомненно, что основным фактором правильной работы системы кондиционирования является ее правильный подбор, но не стоит забывать и о качестве монтажа.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Выбор подрядчика для подбора системы кондиционирования

Как правило, любая монтажная организация дает гарантию на свои работы, которая составляет один год, поэтому при какой-либо поломке (неисправности), стоит сначала обратиться непосредственно к монтажникам и, только в случае невозможности решения данной проблемы, вызывать авторизованный сервисный центр.

Если монтажная и продающая организация не являются одним и тем же лицом, может возникнуть ряд вопросов относительно гарантийных работ, поэтому перед покупкой кондиционера стоит убедиться, имеет ли продающая организация свое монтажное подразделение и сервисный центр для оперативного решения возможных проблем.

Лучшее время для установки

Бытует мнение, что кондиционеры, или, как их ещё называют, сплит-системы, лучше всего устанавливать в любое время года, кроме лета, когда спрос на них максимальный, а цены на их установку, соответственно, самые высокие.

В случае когда человек хочет самостоятельно установить у себя кондиционер, подобный аспект проблемы его волнует в последнюю очередь. На первый план выступают совсем иные вопросы.

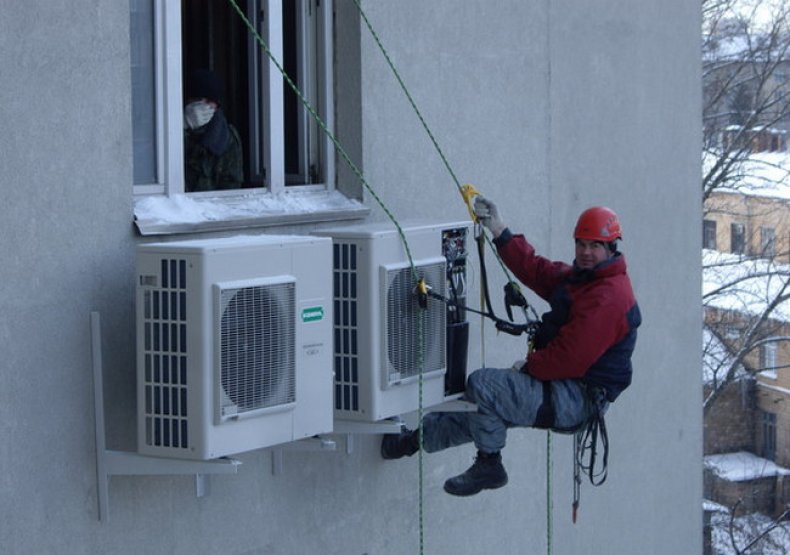

Например, внутренний блок агрегата можно спокойно монтировать в любое время года, поскольку процесс протекает в помещении. А вот что касается внешнего блока, то тут зимние вьюги и морозы могут внести серьёзные поправки в ход монтажных работ, особенно если они происходят на большой высоте.

То есть комфортные условия работы выходят здесь на первый план, причём не столько в вопросах безопасности, сколько в качестве установки: на морозе его добиться достаточно трудно.

Ремонт в жилье — дело и творческое, и позволяет сэкономить, поэтому полезно знать как снять краску со стен, как смыть побелку, как поклеить обои, как провести водопровод в частном доме, как поставить розетку, как сделать гипсокартонную перегородку с дверным проёмом, как поставить выключатель света, как установить проточный водонагреватель, как обшить стены гипсокартоном. Но даже если это и удастся, тут же возникает ещё более сложная проблема. Дело в том, что на сильном морозе практически невозможно провести качественное вакуумирование системы. То есть замёрзшая вода внутри неё в виде льда так и останется там, а затем, растаяв, может нарушить её безупречную работу.

Имеются и ещё некоторые технические проблемы, возникающие при установке внешнего блока на морозе. Поэтому профессионалы, которые всё же монтируют систему при минусовых температурах, запуск системы обязательно откладывают на тёплые дни. А если заказчик настаивает на немедленном запуске, то мастера берут с него расписку, что он не будет иметь к ним претензии в случае нештатной работы системы после холодного запуска.

Так что кондиционер можно монтировать и запускать в любое время года, но при условии плюсовой температуры.

Необходимые материалы и инструменты

Для монтажа и установки системы достаточно будет следующих материалов и инструментов:

• кронштейна для внешнего блока;
• двух трубок из меди необходимой длины сечением 6,35 миллиметра и 9,52 миллиметра, покрытых каучуковой изоляцией, с фабрично развальцованными концами и надетыми на них гайками;
• дренажного гофрированного шланга;
• четырёх- или пятижильного электрического кабеля сечением не менее 1,5 квадратных миллиметров;
• вакуумного насоса;
• перфоратора со сверлом не менее 45 миллиметров или с алмазным буром;
• манометрического коллектора;
• электромонтажного тестера.

Некоторые мастера предпочитают не покупать заводским способом развальцованные трубки, а их развальцовывать самим с помощью приобретённого специального набора. Это может пагубно сказаться на качестве монтажа: несовершенная развальцовка способна привести к утечке хладагента, и вся система станет бесполезной.

Инструкция по установке кондиционера

Если инструменты закуплены, кондиционер доставлен и распакован, можно приступать к работе. Первым устанавливают наружный блок, а затем монтируют систему внутри помещения. В процессе установки нельзя забывать о технике безопасности, особенно, если работы производятся на уровне второго этажа и выше.

Крепление наружного блока

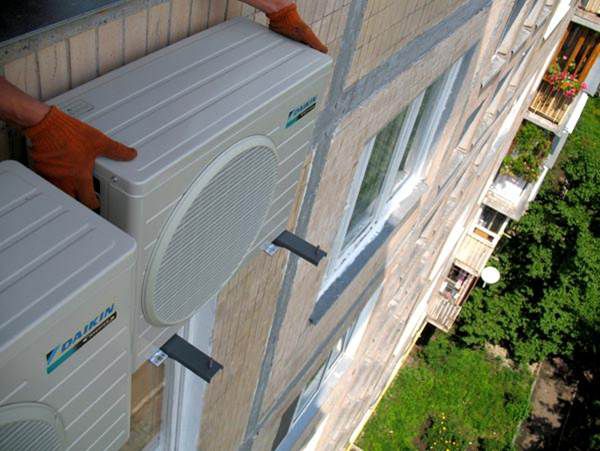

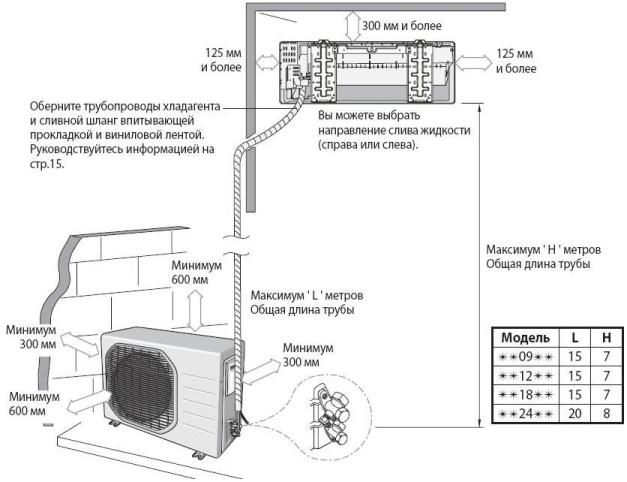

Установка наружного блока

При установке кондиционера в частном доме особых сложностей для размещения наружного блока нет, а вот в многоквартирном доме место нужно выбирать очень тщательно. Корпус блока не должен загораживать вид соседям, а конденсат не должен стекать по стене дома. При этом крепить кондиционер следует в пределах досягаемости с балкона, поскольку такое оборудование нуждается в периодическом обслуживании.

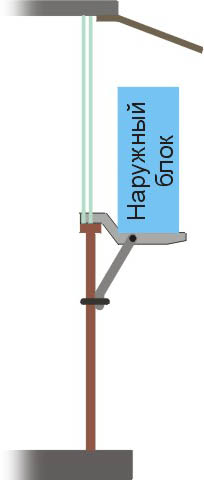

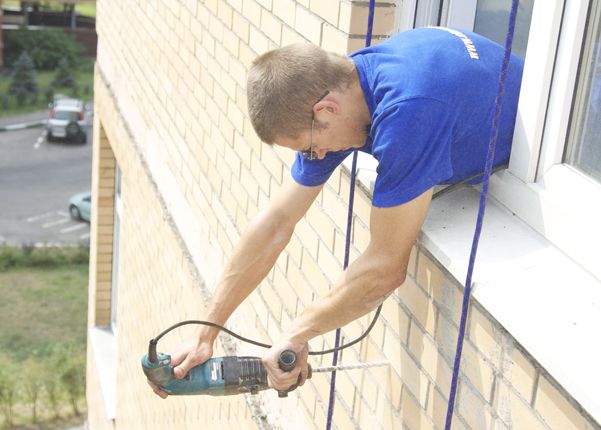

Лучше всего, если блок будет закреплен с восточной или северной стороны окна или балкона, и желательно в его нижней части. Так он никому не будет мешать, а дотянуться до него можно без труда через открытое окно. С помощью уровня размечают места крепления кронштейнов и просверливают отверстия в стене под анкерные болты. Для прокладки межблочных коммуникаций сверлят сквозное отверстие диаметром 80 мм. В кирпичной стене рекомендуется сверлить по шву между кирпичами – это займет меньше времени и отверстие получится аккуратнее.

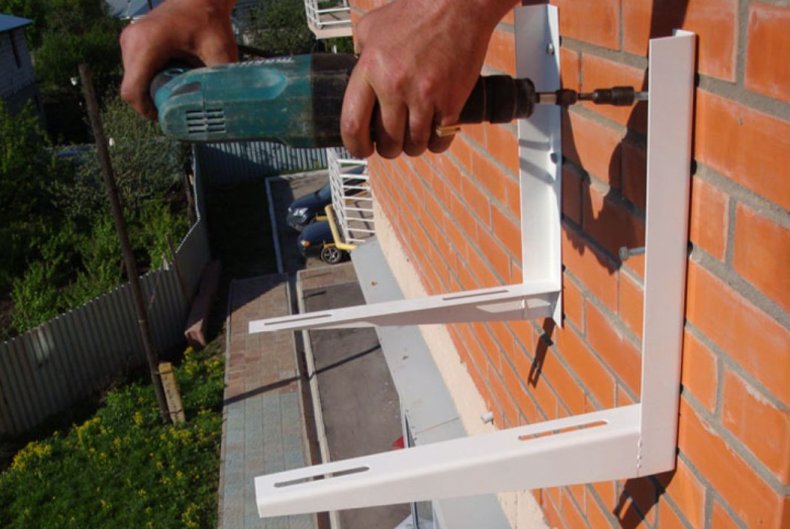

Кронштейны устанавливают по разметке, выравнивают и надежно закручивают болты. Сам наружный блок закрепляют так, чтобы между радиатором и поверхностью стены оставалось минимум 10 см. Подключение производят чуть позже, тогда же и заделывают образовавшиеся зазоры. Если блок надежно закреплен на вертикальной поверхности, можно переходить к следующему этапу.

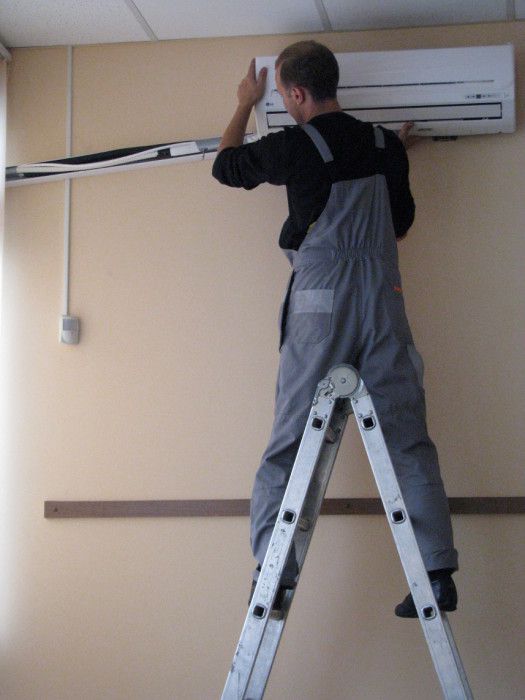

Монтаж внутреннего блока

Внутренний блок запрещено крепить за шторами, над батареей и в комнатах с источниками электропомех, которые могут стать причиной поломки блочного процессора. После выбора места обязательно проверяют стену на отсутствие уже проложенных коммуникаций – электрической проводки, водопроводных или отопительных труб.

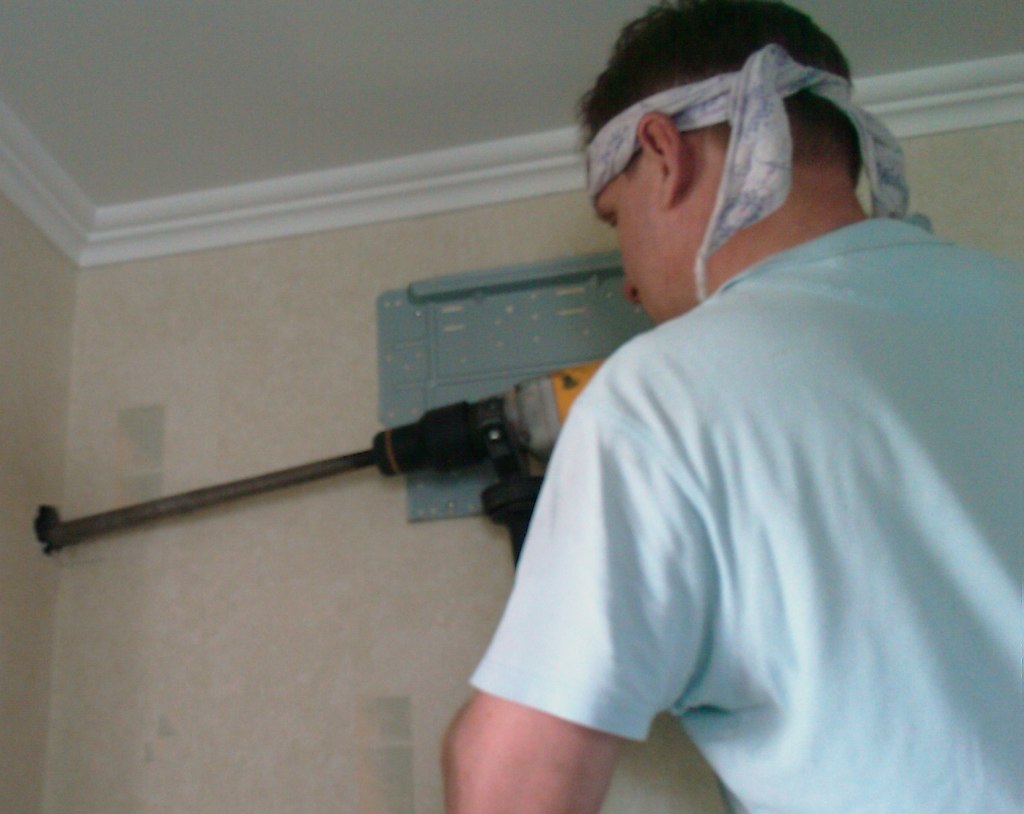

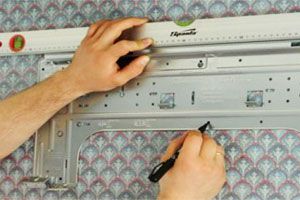

В месте установки внутреннего блока крепится монтажная пластина

Если участок свободен, крепят монтажную пластину: отступают от потолка 10 см, от угла стены 5 см и отмечают карандашом горизонтальную линию. Просверливают отверстия под крепежи и надежно прикручивают пластину. На пластину монтируют внутренний блок кондиционера, после чего в боковой стене сверлят отверстие для коммуникационного соединения – электропроводки, труб, шланги для отвода конденсата.

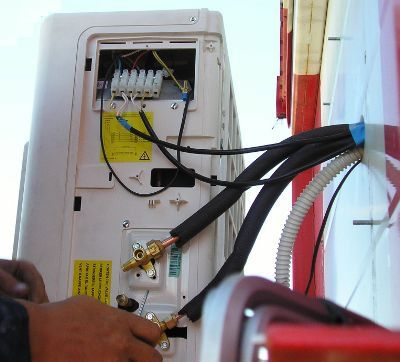

Подключение электропроводки

Для блока внутри помещения прокладывают свою проводку, минимальное сечение которой составляет 1,5 кв. мм. Обязательно устанавливают автомат отключения. Когда проводка уложена, ее подключают к щитку на вводе: провод желтого цвета с зеленой полоской подсоединяют к нулевому проводу. Для определения нуля и фазы следует воспользоваться индикатором.

После этого изолированными многожильными проводами соединяют клеммы обоих блоков, пропуская их через отверстие в стене. Наименования клемм обязательно должны совпадать с проводами, вся схема подключения четко расписана в приложенной к кондиционеру инструкции.

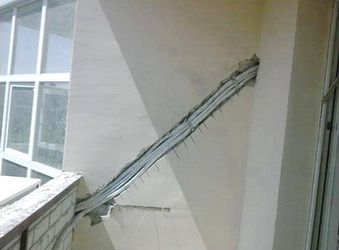

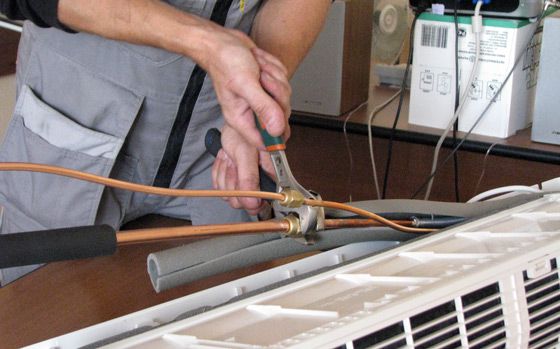

Прокладка труб

Медные трубки необходимо разрезать, оставляя запас на изгибы около метра. При выгибании трубок используют специальные инструменты, которые позволяют избежать морщин, вмятин и растрескивания металла. На подготовленные трубки одевают теплоизоляцию – пенополиуретановые шланги. Поролон в качестве уплотнителя не годится, так как имеет короткий срок эксплуатации.

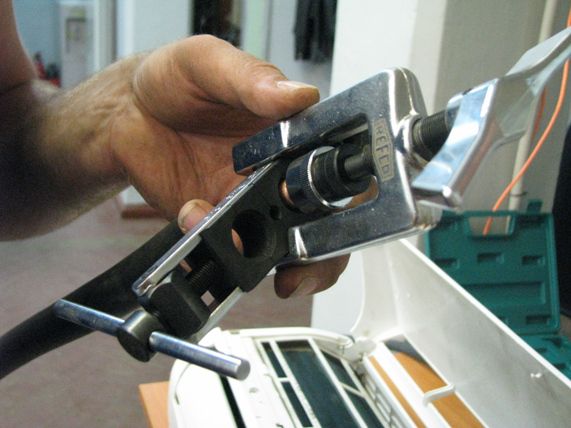

На утепленные трубы одевают резьбовые фланцы, при этом резьба должна располагаться у конца трубки. Следующий этап – развальцовка трубок. Выполнять развальцовку нужно очень аккуратно, чтобы на трубках не образовались трещины и канавки. Гайка должна легко одеваться на вальцовку, а затяжку лучше производить динамометрическим ключом – это исключит выдавливание развальцованных соединений из гайки.

Поочередно крепят трубопроводы к соответствующим штуцерам, которые сложно перепутать из-за разных диаметров. На штуцерах закручивают фланцы так, чтобы соединение было плотным, но не пережатым, иначе есть риск повредить трубку. В заключение к патрубку стока подсоединяют отрезок пластиковой трубки с армированным корпусом. Крепление выполняют куском термоусаживаемой трубки или резьбовым фланцем, если он входит в комплект. Дренажную трубку следует отвести от несущей стены как можно дальше.

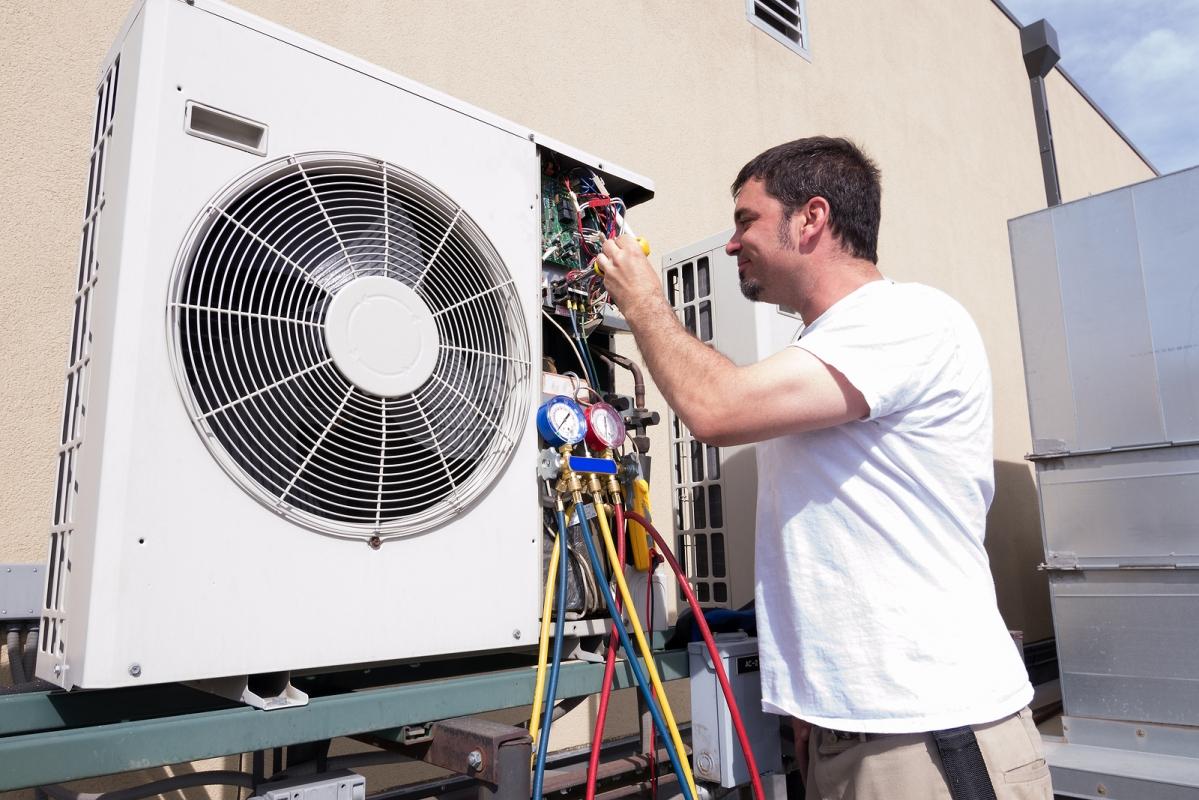

Указания по запуску

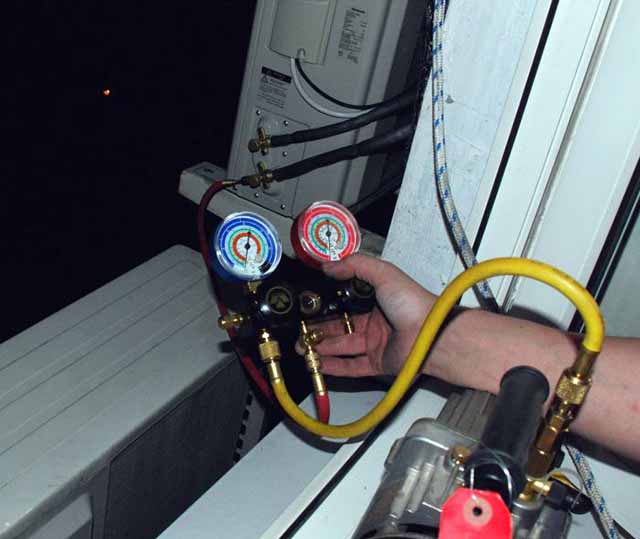

На данном этапе важно удалить из фреонового контура воздух и водяной пар методом вакуумирования. Потом магистрали заполняются хладагентом, закачанным в наружный блок на заводе. Для заправки нового кондиционера применяется следующая технология:

1. На манометрическом коллекторе перекройте все краны и подключите к вакуумному насосу посредством центральной трубки. Боковой шланг присоедините к штуцеру большого размера, расположенному на боковой панели наружного модуля (снабжен клапаном в виде золотника).
2. Запустите насос и на несколько оборотов откройте краны манометрического коллектора. Засеките время и продолжайте вакуумирование в течение 25—30 минут. В результате стрелка манометра должна упасть до 1 Атм вакуума.
3. Остановите агрегат и обождите еще полчаса, контролируя показания манометра. Если какое-то соединение окажется некачественным, то воздух обратно попадет в контур и стрелка поднимется.
4. Если проверка прошла успешно, возьмите ключ – шестигранник и открутите вентиль на торце сервисного порта малого диаметра (там проходит жидкий хладагент).
5. Спустя 5—10 секунд откройте второй вентиль на большом порту. Заполнение контура ознаменуется повышением давления, что и покажет манометр. Открутите шланг коллектора от штуцера (сработает встроенный клапан и фреон не выйдет).

После успешной заправки магистралей и внутреннего модуля включите сплит-систему на охлаждение, затем испытайте на разных режимах работы. Убедитесь, что конденсат течет из дренажа, а не по стене под внутренним блоком. Не забудьте торцы сервисных портов закрыть штатными заглушками и поставить крышку.
