Кондиционирование воздуха как создание и автоматическое поддержание в обслуживаемом помещении требуемых параметров и качества воздуха независимо от внутренних возмущений и внешних воздействий. Анализ основных требований к кондиционированию воздуха.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Традиционные системы вентиляции и кондиционирования воздуха являются основными потребителями энергии в системах инженерного обеспечения административных и офисных зданий. Действующими нормативами в таких зданиях предусмотрено обеспечивать подачу на каждого сотрудника 60 м3/ч свежего наружного воздуха и поддерживать в помещениях оптимальные параметры микроклимата: относительную влажность воздуха 30–60% и температуру летом +22…+24 °C, зимой +20…+22 °C.

Принципы организации кондиционирования воздуха в административных зданиях предполагают погодозависимое регулирование параметров микроклимата. С другой стороны, традиционные системы работают с постоянным воздухообменом в рабочем режиме. Так, если расчетная численность персонала в здании – 1000 человек, то системы должны подавать в помещение 60000 м3/ч свежего приточного воздуха. Системы включаются в работу с приходом первых сотрудников и выключаются с уходом последних. Причем вместо односменного режима по регламенту функционирования здания (9 часов) инженерные системы фактически эксплуатируются 1,5–2,0 смены (12–15 часов) вне зависимости от числа работающих сотрудников.

Если сопоставить эксплуатационные характеристики инженерных систем с теоретической потребностью их функционирования по фактическому количеству и времени пребывания сотрудников на рабочих местах, перерасход энергетических ресурсов составляет 50–70%. Надо отметить, что среди всех энергопотребляющих инженерных систем зданий системы вентиляции и кондиционирования относятся к самым энергоемким – на их долю приходится до 60–75% общего эксплуатационного энергопотребления административных зданий.

Перечень нормативной документации

Более всего для построения систем вентиляции и кондиционирования офисов и офисных зданий подходит СНиП 31—05—2003 «Общественные здания административного назначения». Его требования распространяются:

• на учреждения органов управления Российской Федерации, субъектов Федерации и органов местного самоуправления;
• административные учреждения различных предприятий, в том числе промышленных;
• конторы (офисы);
• научно-исследовательские, проектные и конструкторские организации;
• кредитно-финансовые учреждения и банки;
• судебно-юридические учреждения и прокуратуру;
• редакционно-издательские организации (за исключением типографий).

Однако офисные здания могут включать помещения, требования к которым придется искать в других нормативных документах. Ниже приведен список всех нормативов, которые, вероятнее всего, пригодятся в работе (СНиП и СП в большей степени нормируют требования к проектным решениям, СТО НОСТРОЙ — ​к процессу монтажа):

• СНиП 31—05—2003 «Общественные здания административного назначения» (зарегистрирован Росстандартом в качестве СП 117.13330.2011);
• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41—01—2003»;
• СП 44.13330.2011 «Административные и бытовые здания. Актуализированная редакция СНиП 2.09.04–87» (с поправкой, с Изменением № 1);
• СП 118.13330.2012* «Общественные здания и сооружения. Актуализированная редакция СНиП 31—06—2009» (с Изменениями № 1, 2);
• СТО НОСТРОЙ 2.24.2–2011 «Инженерные сети зданий и сооружений внутренние. Вентиляция и кондиционирование. Испытание и наладка систем вентиляции и кондиционирования воздуха»;
• СТО НОСТРОЙ 2.15.181–2015 «Инженерные сети зданий и сооружений внутренние. Системы холодоснабжения. Монтажные и пусконаладочные работы. Правила, контроль выполнения, требования к результатам работ»;
• СТО НОСТРОЙ 2.23.164–2014 «Инженерные сети зданий и сооружений внутренние. Холодильные центры. Правила проектирования и монтажа, контроль выполнения, требования к результатам работ»;
• ГОСТ 30494–96 «Здания жилые и общественные. Параметры микроклимата в помещениях».

Требования нормативной документации и нестыковки в ней

В соответствии с разделом «Классификация помещений» ГОСТа 30494–96 помещения с пребыванием людей могут принадлежать одной из 6 категорий в зависимости от положения тела человека и рода его занятий:

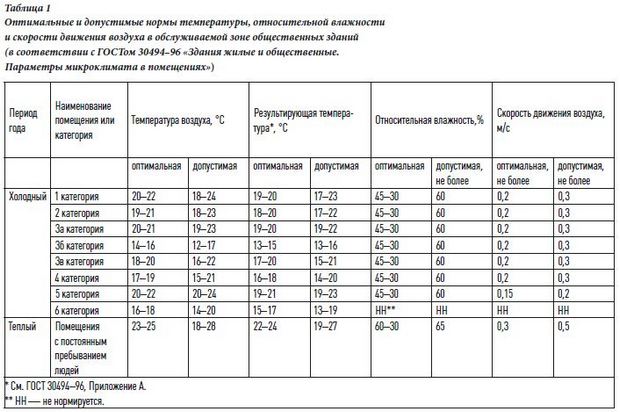

В зависимости от категории к помещению предъявляются различные требования по температуре, влажности и скорости воздуха (табл. 1). Далее значения температуры используются в расчетах холодильной мощности системы кондиционирования. После подбора климатического оборудования необходимо проверить скорость движения воздуха в помещении на предмет соответствия значениям из таблицы 1.

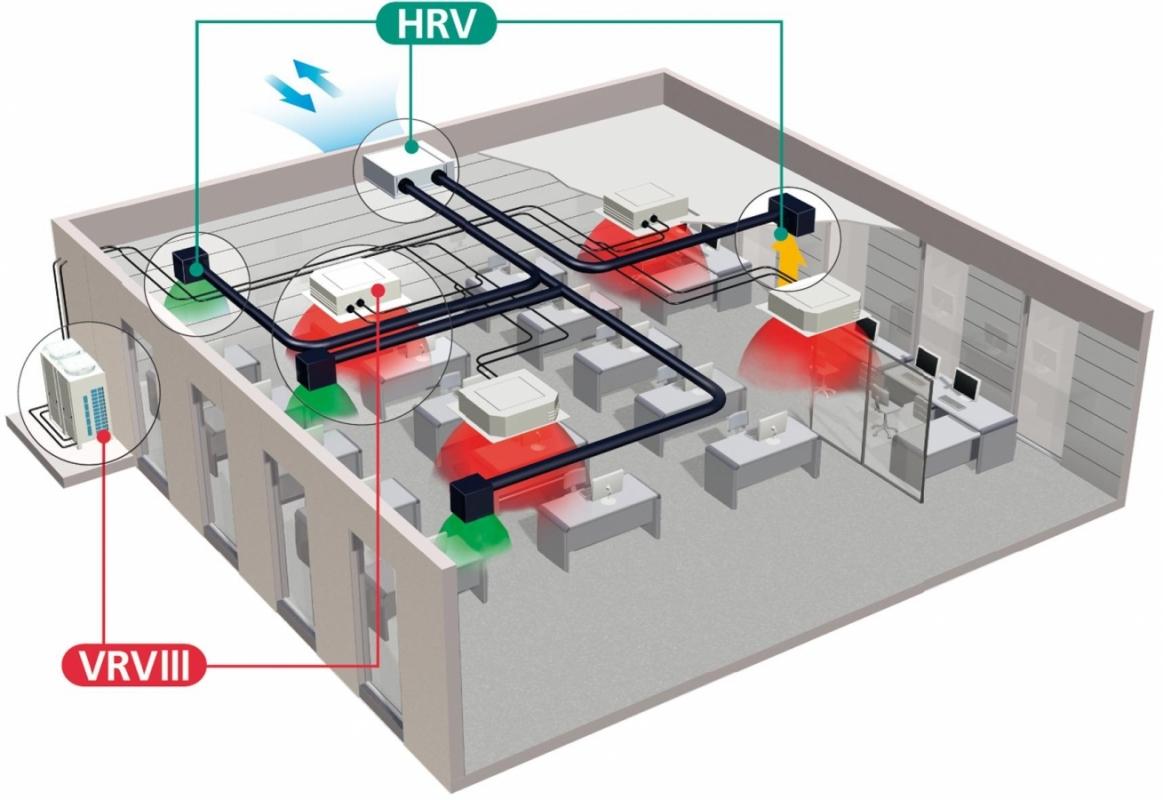

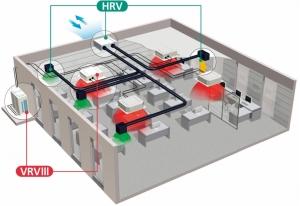

Мультизональная система кондиционирования VRV и VRF

VRV и VRF – переменный объем и поток хладагента. Такая система подойдет для административных помещений среднего масштаба. Здание с несколькими помещениями отлично кондиционируется, а сама система имеет отличный функционал для повышенного комфорта.

Основные особенности:

• Раздельная система регулировки температуры. Каждая зона кондиционирования может быть настроена отдельно.
• Подключение большого количества блоков к одному наружному. Благодаря этому не нарушается эстетика фасада здания.
• Многофункциональность. Мультизональная система позволяет осуществлять не только кондиционирование, но и обеспечивать вентиляцию в здании.
• Возможность расширения системы. При необходимости можно развивать и дополнять ее, например, если понадобится снабдить кондиционером еще одно или несколько помещений.
• Низкое энергопотребление. Благодаря рациональному принципу работы системы, она менее энергозатратна, чем отдельное кондиционирование помещений. Такие системы выигрывают в экономичности практически по всем параметрам.

Система чиллер-фанкойл для крупных административных зданий

Для более крупных зданий, количество помещений которых достигает не один десяток, подходит система кондиционирования чиллер-фанкойл. Чиллер – это центральный аппарат охлаждения, а фанкойл – локальный узел.

Основные особенности:

• Отсутствие особых ограничений на длину трубопровода (расстояние между чиллером и фанкойлом).
• Централизованное действие. В системе может быть лишь один чиллер с большим числом фанкойлов.
• Безопасность. Внутренняя система представлена водяными трубами, а небезопасный хладагент – в чиллере, который находится снаружи здания. Это также влияет и на стоимость разводки такой системы.
• Управление каждым блоком в отдельности, контролируемое либо диспетчером, либо с пульта ДУ.
• Кондиционирование без вентиляции. Чиллер-фанкойл не влияют на циркуляцию воздуха в помещении и не смешивают внутренний воздух с наружным.

Системы большого масштаба в любом случае значительно экономят Ваши средства по сравнению с локальными средствами вентиляции и кондиционирования. Их выбор зависит от объемов здания и индивидуальных задач кондиционирования помещений.

​
