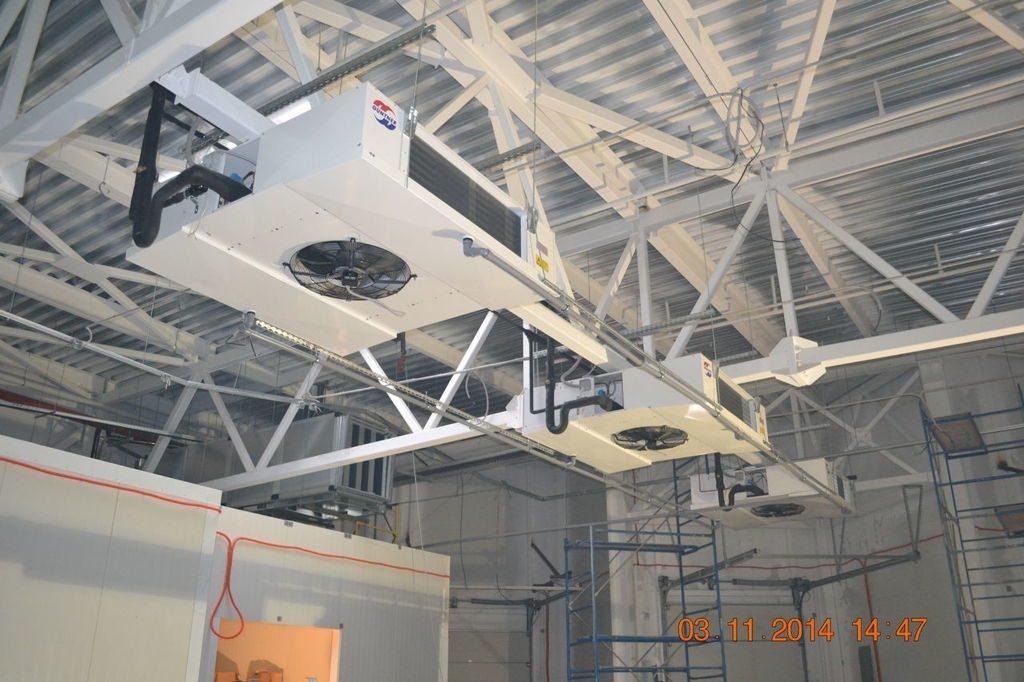

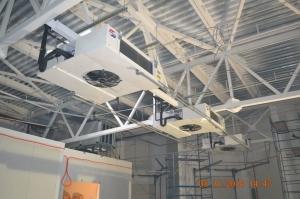

Кондиционирование склада – важнейшая мера, которая гарантирует обеспечение сохранности и целостности хранения вашего товара на складе и обеспечения наиболее благоприятных для самочувствия людей климатических параметров.

Под «кондиционированием воздуха» принято понимать искусственное создание и дальнейшее сохранение в помещении оптимальных показателей микроклимата, таких как температура, влажность, экологические параметры и степень движения воздушных масс. Достижение и поддержание вышеописанных параметров осуществляется посредством системы специальных технических средств, которые называют – системы кондиционирования воздуха (СКВ). Системы кондиционирования воздуха отвечают за очистку, нагрев, охлаждение, увлажнение или удаление излишней влаги из воздуха и состоит из отдельных типовых секций, герметично соединенных между собой, каждая секция выполняет определенную функцию: охлаждение, нагрев, вентиляция, фильтрация, увлажнение, рекуперация и т.д. В зависимости от объема воздуха, обрабатываемого кондиционером, меняется размер секций (блоков).

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Нормы

Кондиционирование склада осуществляется в строгом соответствии с: СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», СНиП 23-02-2003 «Тепловая защита зданий», СНиП 23-01-99 «Строительная климатология», СНиП 31-04-2001 «Складские здания», СНиП 2.01.02-85 «Противопожарные нормы», СНиП 21-01-97 «Пожарная безопасность зданий и сооружений», ГОСТ 12.1.005–88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Вентиляция и кондиционирование склада может решать задачу в соответствии с нормами технологии хранения именно вашего груза. В складских помещениях с установленными системами вентиляции и кондиционирования воздуха, для уменьшения теплопоступлений устанавливаются воздушно-тепловые завесы для наружных дверей, ворот и технологических проемов.

Вентиляция и кондиционирование осуществляется с помощью комплексных автоматизированных систем управления. Автоматизированные системы управления служат для поддержания заданных климатических параметров в помещении вне зависимости от параметров окружающей среды.

В отоплении, вентиляции и кондиционирование склада существует много вариантов принципиальных схем систем и большой выбор различного оборудования для этих целей, до сих пор не было создано единой классификации СКВ.

Виды систем кондиционирования воздуха

Схемы составляются индивидуально для каждого складского помещения, поэтому классифицировать их однозначно очень сложно. Вариантов огромное количество. Системы кондиционирования воздуха можно классифицировать по назначению помещения:

• комфортные. Оборудование предназначено для создания и поддержки оптимального температурно-влажностного режима, предусмотренного санитарно-гигиеническими требованиями;
• технологические. Система создает микроклимат, соответствующий технологии хранения.

По принципу размещения:

• местные. Оборудование монтируют непосредственно в складском помещении, другие зоны оно не обслуживает;
• центральные. Системы большой производительности, которые могут обеспечить воздухообмен до 250000 м3/ч. Они обслуживают все здание склада.

По наличию теплообменников:

• автономные. Кондиционер имеет собственную систему тепло- или холодоснабжения;
• не автономные. Генераторы тепла и холода являются общими для всего объекта, централизованными. От них по разветвленным трубопроводам тепло- или хладоноситель поступает к местным кондиционерам.

По принципу действия:

• прямоточные. Кондиционеры работают на забор воздуха с улицы. Он проходит систему фильтрации, подогрев/охлаждение и затем поступает в помещение;
• рециркуляционные. Системы могут работать без притока воздуха снаружи или на частичном притоке;
• комбинированные. В зависимости от требований к параметрам среды в помещении кондиционер работает с уличным воздухом или осуществляет рециркуляцию.

По способу регулировки:

• качественное управление (однотрубное);
• количественное управление (двухтрубное).

По степени обеспечения метеорологических параметров:

• системы первого класса. Кондиционер поддерживает температуру и влажность, регламентированные технологией хранения;
• системы второго класса. Оборудование обеспечивает микроклимат, соответствующий санитарно-техническим или технологическим нормам;
• системы третьего класса. Кондиционер поддерживает параметры на уровне допустимых, когда обычная вентиляция не справляется с этой задачей. Например, в летний период оборудование включают для охлаждения приточного воздуха.

По числу обслуживаемых помещений:

• однозональные. Мощные кондиционеры, предназначенные для обслуживания одного помещения большой площади. При этом склад должен характеризоваться равномерным испарение и распределением тепла;
• многозональные. Кондиционеры обслуживают большие помещения со сложным технологическим оборудованием, когда выделение тепла и влаги происходит не равномерно по всей площади.

По давлению, нагнетаемому вентиляторами:

• системы низкого давления. Показатель до 100 кгс/м2;
• системы среднего давления. Показатель 100-300 кгс/м2;
• системы высокого давления. Показатель 300 кгс/м2 и более.

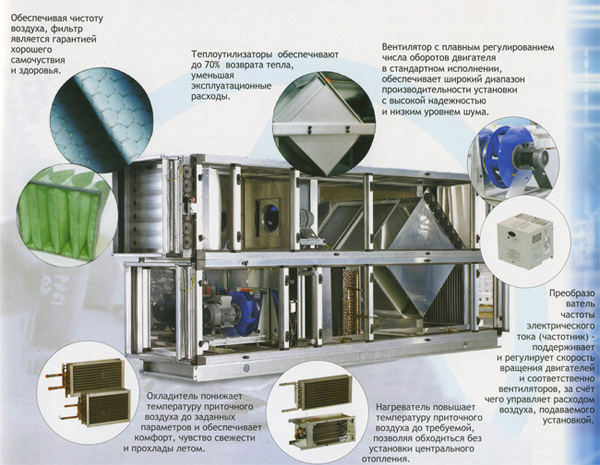

Наиболее востребованными являются централизованные не автономные кондиционеры. Это комплексное оборудование, состоящее из стандартных секций. В каждом из модулей производится определенная операция:

• принудительное движение воздуха;
• охлаждение или нагрев;
• фильтрация;
• увлажнение;
• шумопоглощение;
• утилизация тепла.

Секции герметично соединены в единую систему и заключены в корпус. Унифицированный размер позволяет добавлять или убирать блоки при необходимости. Автоматические системы контроля проводят периодическое тестирование и самодиагностику системы. С помощью чувствительных датчиков своевременно обнаруживается аварийная ситуация, производится остановка и запуск оборудования.

Исходные данные для проекта кондиционирования

Особенности складского помещения и требования к условиям хранения различных продуктов часто вынуждают собственников таких сооружений заказывать разработку современных систем кондиционирования воздуха. Кондиционеры на складе требуются не только для обеспечения подходящих условий хранения различных товаров, но и для обеспечения комфортных условий работы сотрудников объекта.

Чтобы создать качественную систему кондиционирования, владельцу склада необходимо будет заказать проектирование такой сети у квалифицированных специалистов. Для создания проекта инженерной системы проектировщикам требуются исходные данные от владельца. Первым документом, который нужно будет составить собственнику, является техническое задание. В грамотно составленном задании должны содержаться следующие сведения:

1. Адрес складского сооружения, перечисление его особенностей и характеристик – площадь внутренних помещений, высота потолков, материалы стен, пола, кровли.
2. Имя владельца складского объекта.
3. Какое оборудование и системы следует использовать для кондиционирования склада – сплит-системы, мультизональные системы, настенные кондиционеры, фанкойлы или другое.
4. Количество, расположение окон и материалы, из которых они изготовлены.
5. Расположение дверей.
6. Места установки стеллажей и других габаритных конструкций.
7. Места установки электрических устройств, которые в процессе работы могут нагреваться и влиять на температурные условия внутри складских помещений.
8. Общее количество работников склада.
9. Разделение пространства склада на отдельные зоны, для которых характерны различные требования к параметрам системы кондиционирования, различные условия эксплуатации.
10. Список пожеланий собственника складского помещения к техническим характеристикам, функциям, эффективности, стоимости эксплуатации и другим данным системы кондиционирования воздуха.

Чтобы нанятые специалисты могли создать для склада качественную систему кондиционирования, собственнику также нужно будет предоставить им:

• Схемы внутренних помещений склада с перечислением индивидуальных зон, рабочих мест.
• Архитектурный план склада (указать площадь, планировку).
• Проект системы вентиляции.

Энергоэффективность при правильном проектировании

Организация системы кондиционирования в помещении – важная составляющая идеального микроклимата, которая отразится на последующей работе установленного оборудования. При правильной и грамотно реализованной системе кондиционирования в вашем складе можно получить экономию электроэнергии, газа и получить ряд других преимуществ. Список конкретных преимуществ представлен ниже:

• правильное подключение кондиционера уменьшает подачу пускового тока до 8.5 А. Частая эксплуатация кондиционера позволяет сэкономить от 15 до 30% электроэнергии;
• подключение инверторного кондиционера блокирует подачу пускового тока. При частой эксплуатации экономия электроэнергии до 30%;
• установка инверторного кондиционера позволяет использовать устройство для обогрева помещения в зимний период. Преобразовывает 1 кВт электроэнергии в 0.98 кВт тепловой;
• использование плоских воздухопроводов до 15 см что уменьшает уровень шума до 25 Дб;
• система фильтрации, которая очищает воздух и уничтожает бактерии, поддерживая оптимальны уровень влажности 40-60%.

Выбор систем кондицинирования

Для выбора оптимального варианта СКВ в складских помещениях необходимо провести технико-экономический анализ нескольких возможных вариантов (двух-трех и более). Для этого всесторонне рассматривают и оценивают объект по предъявляемым к нему требованиям, основными из которых являются санитарные, технологические, строительные, противопожарные, эксплуатационные, экономические. Особенно важны требования к надежности оборудования при точном поддержании микроклиматических параметров различных технологических процессов хранения.

Санитарные требования:

• поддержание определенной температуры или температуры и влажности;
• подача в помещение свежего воздуха (естественным или механическим путем) или использование рециркуляционных систем;
• удаление воздуха через местные отсосы или общеобменной вытяжкой.

Строительные требования:

• возможность установки наружного кондиционера на фасаде здания центрального кондиционера, например на техническом этаже, и т. д.;
• возможность прокладки по зданию или помещению коммуникаций – воздуховодов, трубопроводов (особенно в реконструируемых зданиях);

Противопожарные требования:

• устанавливаются исходя из категории помещений (нормальные условия – помещения категории Д, пожароопасные – категории В или взрывоопасные – категорий А и Б и соответствующих этим категориям проектных решений (установка обратных и огнезадерживащих клапанов, раздельная установка блоков оборудования, разные схемы прокладки коммуникаций).

Эксплуатационные требования:

• допустимость обслуживания и управления системой с центрального пульта управления либо автономное управление (регулировка параметров вручную).

Экономические требования:

• оптимизация цены путем сравнения в проекте оборудования разных производителей и разных классов;
• разработка для объекта нескольких принципиальных вариантов систем на базе различных типов оборудования и проведение их сравнительной оценки.

Технологические требования:

• создание и автоматическое поддержание в складских помещениях оптимальных параметров микроклимата.
