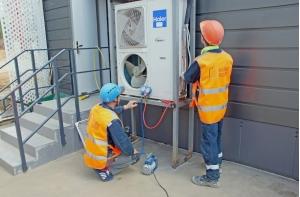

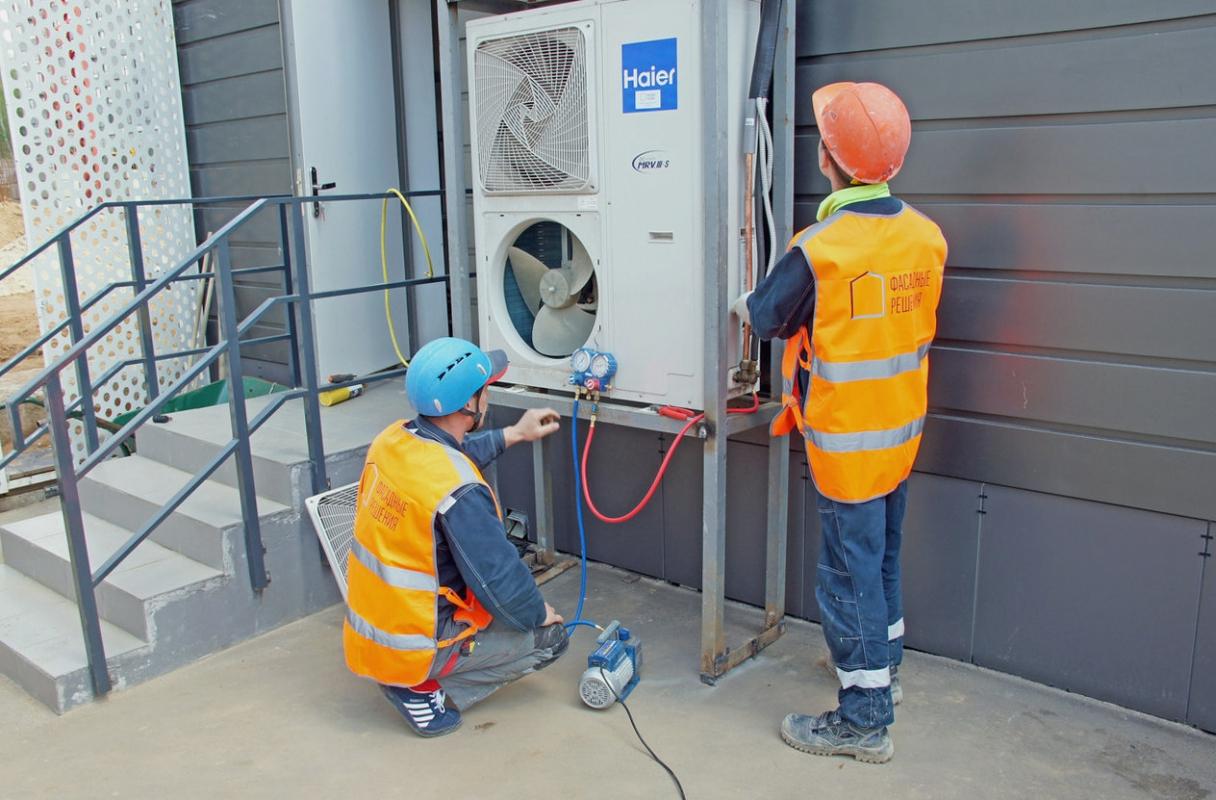

Пуско-наладочные работы – это последний и очень важный этап монтажа системы кондиционирования. Эта процедура представляет собой ряд мероприятий, направленных на проверку работоспособности и соответствия системы установленным стандартам и расчетам. Выполнить такого рода работы может компания с большим опытом. Наша компания для проведения проверки и запуска в работу системы кондиционирования использует измерительную технику, сертифицированную в установленном порядке.Важность проведения пуско-наладочных работ перед началом эксплуатации оборудования объясняется следующим:

• Проводятся испытания по определению соответствия системы и оборудования параметрам;
• Определяется эффективность работы системы;
• Регулируется поток воздушных масс;
• Проводится оформление документации;
• Выдается паспорт.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Особенности монтажных работ для системы кондиционирования

Насколько бы не была проста, на первый взгляд, задача монтажа системы кондиционирования, она в любом случае требует индивидуального подхода с предварительной оценкой объекта, во время которой специалист:

• осматривает место установки
• согласовывает место установки оборудования
• определяет пути прохождения межблочных коммуникаций и время проведения работ
• делает необходимые замеры
• подбирает крепежные элементы и дополнительные расходные материалы

Стоит отметить, что система кондиционирования нуждается в регулярном сервисном обслуживании, это также стоит учесть при выборе места установки климатического оборудования, для обеспечения свободного доступа к нужным узлам.

Для проведения работ по монтажу может понадобиться не только специализированный инструмент, но еще привлечение дополнительной техники и оборудования для выполнения высотных работ.

Основные этапы выполнения работ по монтажу системы кондиционирования:

• подготовка места монтажа, сверлением проемов для коммуникаций и отверстий под крепежи
• установка наружного блока
• монтирование соединительных коммуникаций
• установка внутреннего блока
• подключение системы
• пуско-наладочные работы

Стоит также учесть, что монтажные работы системы кондиционирования могут выполняться как в один, так и несколько этапов. Есть возможность проведения таких работ в эксплуатируемом помещении и на этапе строительства или ремонта здания, что позволяет заранее подготовить коммуникации для дальнейшей установки оборудования системы.

Ввод в эксплуатацию системы кондиционирования

Не менее важным моментом является мероприятия по пуску-наладке систем кондиционирования. Такие работы предназначены для:

• корректного запуска оборудования
• проверки работоспособности системы
• настройке ее параметров работы в соответствие к ТЗ
• выявление, устранение недочетов допущенных в процессе проектирования и монтажа
• исключение брака оборудования

Так что, не стоит экономить на установке климатической техники, ведь она не только отвечает за комфортные условия в помещении, но еще и способствует поддержанию необходимого для здоровья человека микроклимата.

Пуск, испытание, монтажная регулировка и сдача систем в эксплуатацию

Все смонтированные вентиляционные установки до сдачи их в эксплуатацию должны быть испытаны и отрегулированы в соответствии с требованиями ДБН, СНиП. Монтажная регулировка вентиляционных систем проводится в целях доведения до проектных следующих параметров:

• производительности и полного давления, развиваемого вентилятором;
• объёма воздуха, проходящего через отдельные воздухоприемные и воздуховыпускные устройства;
• температуры подаваемого воздуха в приточных системах;
• относительной влажности воздуха в приточных системах вентиляции, оборудованных увлажнительными устройствами и в системах кондиционирования воздуха.

Степень неплотностей в воздуховодах и других элементах вентиляционных установок определяется по величине подсоса или утечки воздуха. Величина подсоса или утечки воздуха в воздуховодах и других элементах установок (кроме рукавных фильтров и клапанов отключенных ответвлений) не должна превышать 10% при длине сети до 50 м и 15% производительности вентилятора при большей длине сети. Подсосы или утечки воздуха в рукавных фильтрах и клапанах отключенных ответвлений не должны превышать величин, указанных в технических характеристиках на это оборудование. Допускаются следующие отклонения от предусмотренных проектом величин, выявленные при испытании установок:

+ 10% по объёму воздуха, проходящего через головные участки воздуховодов СВ и СКВ;
+20% по объёму воздуха, проходящего через воздухораздаточные или воздухоприёмные устройства СВ и СКВ

При предварительном осмотре необходимо обратить особое внимание на соответствие проекту:

• установленного оборудования (вентиляторов, электродвигателей, воздухонагревателей, циклонов, кондиционеров и т.д.);
• сечение воздуховодов, плотности их соединений, наличия питометрических лючков;
• установленных шиберов, дроссель-клапанов;
• возможность доступа к ним и легкость управления ими, надежность их установки на положения «открыто», «закрыто» или промежуточное;
• смонтированных местных отсосов, приточных насадков;
• герметичных дверей приточно-вытяжных камер и правильность их открывания.

Перед началом пусконаладочных работ необходимо проверить соответствие расположения и прочности средств крепления вентиляционной сети и оборудования Правилам монтажа СВ и СКВ. В процессе обследования СВ и СКВ тщательно проверяют техническое состояние всего смонтированного оборудования, размещение и исправность регулирующих устройств, установку и размещение смонтированных контрольно-измерительных приборов. Все обнаруженные дефекты к началу испытаний должны быть устранены, после чего можно приступать к инструментальным замерам.

Пусконаладочные работы завершаются составлением паспорта вентиляционной системы по установленной ДБН форме, в котором указываются проектные и фактические данные до и после регулировки, характеристику установленного оборудования, мероприятия, проведенные при регулировке. В паспорте вычерчивают аксонометрическую схему СВ или СКВ.

Если установленное оборудование не соответствует паспортным данным, то в процессе наладки следует отрегулировать вентиляционную установку на расчетную производительность по воздуху и напору, а также отрегулировать сеть воздуховодов и воздухораспределительные устройства, максимальную производительность калориферов и другого оборудования.

Пусконаладочные работы выполняются специализированными организациями по договору с заказчиком.

Лист проверки кондиционера при сдаче в эксплуатацию

Заказчик	Номер Контракта
	Номер заказа Заказчика
Адрес	Тип оборудования
	Название и адрес объекта

Настоящий лист проверки кондиционера должен быть заполнен в процессе подготовки к сдаче и сдачи в эксплуатацию кондиционера. Пожалуйста, отметьте выполненные пункты галочкой в квадатике или напишите значение измеренного параметра.

А. Проверки перед запуском
№	Наименование	Содержание проверки		Значение	Кто проверял
1	Состояние электропроводки	Отсутствие повреждений, соответствие схеме подключения, соответствие сечений проводов
2	Состояние фреоновых трубопроводов	Правильность прокладки, длина трассы, теплоизоляция, отсутствие повреждений и заломов
3	Состояние оборудования	Комплектность, отсутствие повреждений, надежность крепления элементов
4	Крыльчатки вентиляторов	Надежно закреплены, вращаются свободно
5	Транспортировочные фиксаторы	Отсутствие транспортировочных фиксаторов
6	Состояние заземления	Наличие, подключение в соответствии с инструкцией по монтажу
7	Состояние дренажной системы	Проверка наличия и правильности монтажа элементов, проверка методом проливки
8	Состояние электрических соединений	Проверка качества контакта, протяжка
9	Запорные вентили	Отсутствие повреждений, контроль открытого состояния
10	Утечки хладагента на вальцовочных соединениях	Контроль отсутствия утечек по следам масла и течеискателем
11	Сетевой автомат	Правильно подключен, соответствует мощности кондиционера
12	Напряжение питания кондиционера	Соответствует кондиционеру, отличается от номинала не >10%
Б. Тестовый запуск (при отклонении в работе немедленно снять питание с кондиционера до устранения неполадки)
1	Крыльчатки вентиляторов	Вращаются свободно в нужном направлении
2	Посторонние шумы и вибрация	Отсутствуют
3	Рабочее напряжение	Имеет отклонение не >10%
4	Защитные устройства	Срабатывают в соответствии с установкой
5	Рабочий ток кондиционера	Менее 110% от номинала	Режим «Холод»
			Режим «Тепло»
6	Рабочее давление кондиционера при температуре воздуха в помещении ____, на улице ____.	Соответствует номиналу	Режим «Холод»
			Режим «Тепло»
7	Перепад температуры воздуха на испарителе	> 8°С	Режим «Холод»
			Режим «Тепло»
8	Перепад температуры воздуха на конденсаторе	5 ... 12°С	Режим «Холод»
			Режим «Тепло»
9	Термостат	Отключает кондиционер по настройке
10	Лист контроля параметров кондиционера	Заполнен, подписан представителем «Заказчика»
11	Инструктаж представителя «Заказчика» по управлению кондиционером	Проведен
12	Ф.И.О представителя «Заказчика»
13	Инструкция по эксплуатации и гарантийный талон	Переданы «Заказчику»

Таблица содержит три части.

Часть первая — сведения об оборудовании.

Часть вторая (А. Проверки перед запуском) содержит перечень мероприятий, выполнение которых обеспечивает безопасность включения кондиционера.

Часть третья (Б. Тестовый запуск) — позволяет проверить кондиционер в работе.

В графе "Значение" ставится отметка о норме параметра или конкретное значение параметра, если его можно измерить. Если параметр не в норме, выясняют причину отклонения и устраняют ее.

Для реверсивных кондиционеров производят измерение параметров в режиме "Тепло" и "Холод".

При определении номинального значения параметра делают поправку на температуру воздуха внутри помещения и на улице в момент проведения измерений.

Не следует пренебрегать 11-м пунктом раздела Б, который носит название "Инструктаж". Практика показывает, что инструкций по эксплуатации никто не читает. В результате фильтры не моются годами, а о возможности направить воздушные заслонки в нужном направлении и о наличии функции «Автосвинг» многие даже не подозревают. Ну а на последнюю страницу инструкции, где указана температура «за бортом», при которой кондиционер нельзя включать, уж точно никто никогда не заглянет.

Как правило, потребитель свято верит в то, что если у кондиционера есть режим «обогрев», то он обязан обогревать помещение в самые лютые морозы. Поэтому обратить особое внимание на ограничения по температуре наружного воздуха при эксплуатации кондиционера — святая обязанность монтажника при инструктаже. Это позволит избежать недоразумений при отказе в гарантийном ремонте, если кондиционер будет «убит» в результате нарушения этих ограничений. Ну а подсластит эту «пилюлю» демонстрация многих возможностей кондиционера, о которых потребитель часто и не подозревает.

Поэтому стоит не спеша и доходчиво продемонстрировать возможности аппарата. Иначе о повторном заказе и рекомендациях вашей фирмы друзьям и коллегам можно забыть.
