Проектирование систем кондиционирования

• Стоимость проектирования систем кондиционирования
• Проектирование систем вентиляции и кондиционирования воздуха. Принципы
• Общие сведения о кондиционируемых помещениях
• Основные виды систем кондиционирования воздуха и особенности их проектирования
• Этапы проектирования
• Рекомендации по проектированию систем кондиционирования
• Расчет системы кондиционирования
• Проектирование системы кондиционирования

Отправьте быструю заявку

Стоимость проектирования систем кондиционирования

Площадь помещения, м2	Цена, руб.
100	336
200	288
300	240
400	228
500	216
600	204
700	192
800	180
900	168
1000	156

На стоимость влияют такие параметры:

1. площадь объекта;
2. особенности помещений;
3. назначение помещений;
4. тип кондиционирования;
5. тип оборудования;
6. комбинация с вентиляцией.

От правильно организованной системы кондиционирования зависит комфортная среда существования человека, жизнеспособность всего здания в целом. Здесь затрагиваются многие аспекты микроклиматической сферы, инженерной, архитектурно-строительной областей. При малоэффективной работе вентиляционных установок часто подключают проектирование систем кондиционирования воздуха. При налаженной, тщательно просчитанной работе этих систем можно добиться микроклиматических показателей высокого уровня внутри любых областей жизни, производства.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Проектирование систем вентиляции и кондиционирования воздуха. Принципы

Принципы проектирования базируются на составлении теплового, влажностного баланса воздушной среды внутри помещения/здания. При этом одновременно учитывается то тепло, которое поступает с улицы, а также тепловая энергия, появляющаяся уже внутри помещений.

Внешнее тепловое воздействие

Представлено следующими факторами:

• поступление теплого воздуха, его потери зависят от температурной разницы воздуха внутри/снаружи помещения. В зависимости от времени года поток воздушной массы меняет свое направление. Зимой приток тепла направлен наружу, летом – вовнутрь;
• интенсивность солнечного теплового излучения. Летом эта дополнительная нагрузка должна ликвидироваться или компенсироваться силами устройств климатического регулирования характеристик внутренней пространственной среды. Зимой она включается в общий расчет норм обогрева помещений.

Внутренние источники теплоэнергии

Сюда относится тепло:

• выделяемое в процессе жизнедеятельности людьми;
• от осветительных, других схожего плана приборов;
• офисное оборудование (компьютерная, фотокопировальная техника);
• оборудование, установленное на производстве;
• горячие вещества, жидкости;
• продукты сгорания.

Летом тепло от внутренних источников должно быть ликвидировано, зимой – принято в расчет к планированию нагрузки на общую схему конвекции, микроклиматического регулирования пространственной среды.

Общие сведения о кондиционируемых помещениях

Последнее время наиболее широкое применение получили системы кондиционирования на базе кондиционеров сплит-систем.

Среди основных преимуществ этих систем, может быть отмечена простота проектирования, фактически сводящаяся к экспресс-методике расчета тепловой нагрузки на помещение и к подбору наиболее близкого типоразмера из стандартного (по холодопроизводительности) ряда кондиционеров.

Такой упрощенный подход к проектированию, с одной стороны, позволяет заниматься кондиционерным бизнесом (разработкой, поставкой, монтажом) большому количеству организаций, как правило, не располагающих квалифицированными проектировщиками, но, с другой стороны, существенно сужает возможности этих организаций по использованию для кондиционирования иных, более сложных систем с существенно более высоким уровнем возможностей и соответственно требующих иного, более профессионального подхода к этапу разработки и технико-экономического обоснования.

В данном разделе представлены наиболее известные методики разработки систем кондиционирования и вентиляции, а также даны различные (по глубине проработки) этапы проектных работ.

Установка систем кондиционирования на базе кондиционеров сплит-систем с приточной вентиляцией, чиллеров-фанкойлов, центральных кондиционеров и т.п. оборудования связана с серьезной предварительной проработкой и проектированием.

Так, например, для разработки центральных СКВ необходимо иметь следующие материалы (сведения):

• общие данные, характеризующие проектируемый объект: район (город) расположения объекта, назначение корпуса, ориентировку корпуса по странам света;
• строительные чертежи здания и помещения: планы и разрезы с указанием всех размеров и отметок высот относительно уровня земли, характеристикой принятых строительных конструкций — стен, перекрытий, покрытия, заполнения оконных и дверных проемов и т.п.;
• указание категорий помещений (на архитектурных планах) в соответствии с противопожарными нормами;
• чертежи технологического проекта (планы) с указанием размещения технологического оборудования, его спецификацией с указанием установленных мощностей. Кроме того, необходимо знать характеристику технологического режима — число рабочих смен, количество рабочих в смене либо посетителей в магазине, зрителей в зале и т . д., режим работы оборудования (одновременность работы, коэффициенты загрузки и др.), характеристику, а в отдельных случаях и количество вредных выделений, поверхность смоченного пола ,открытые поверхности парящего оборудования и т. д;
• освещенность помещения (количество ламп, их мощность);
• характеристики энергоносителей: теплоснабжение (электричество либо вода с температурой 105–70°С или 95–70°С, пар) , хладоснабжение (хладон 22, вода, этиленгликоль%, пропиленгликоль%);
• наличие технических площадей с указанием их размеров;
• расположение и характеристики существующих систем кондиционирования и вентиляции (при реконструкции здания).

При составлении задания на проектирование необходимо учитывать неравномерность распределения температур в помещении, чтобы при расчете воздухообмена предусмотреть интенсивность перемешивания воздуха. Увеличение воздухообмена выравнивает температуры и влажность в помещении.

Расчетные внутренние параметры в кондиционируемых помещениях.

Выбор параметров воздуха, которые должны поддерживаться системами кондиционирования, зависит от многих факторов, как, например, климатических условий местности, характера производственной деятельности людей, продолжительности их пребывания в помещениях (акклиматизации) и др.

Кроме фактора акклиматизации, на выбор внутренних параметров воздуха в помещениях существенное влияние оказывает выполнение людьми физической работы. В помещениях, где люди выполняют физическую работу, требуется более низкая температура воздуха, чем в помещениях, в которых люди находятся в спокойном состоянии.

Для холодного и теплого периода года внутреннюю температуру в помещениях следует принимать по строительным нормам и правилам, с учетом особенностей каждого помещения. Относительная влажность принимается в пределах 40–60 %.

Метеорологические условия в некоторых общественных помещениях должны удовлетворять не только требованиям комфорта, но и специальным условиям. Так, например, в библиотеках и книгохранилищах, учитывая условия хранения книг, принимается температура воздуха зимой 18°С и летом 28°С, а относительная влажность 40–60%. Для читальных залов рекомендуется температура зимой 18°С и летом 24°С, а влажность воздуха — 40%. Для зрительных залов театров можно принимать: зимой температуру 20°С, а летом 24°С и влажность воздуха 50–55%.

При выборе параметров воздуха в помещении необходимо иметь в виду, что стоимость устройства и эксплуатации систем кондиционирования воздуха неоправданно увеличится, если выбранные значения температуры и влажности будут завышены для холодного периода или занижены для теплого периода года.

Расчетные параметры наружного воздуха.

Выбор системы кондиционирования воздуха и ее функционирование во многом зависит от внешней среды. Такие факторы, как температура, влажность (либо энтальпия) воздуха, интенсивность солнечной радиации, скорость и направление ветра, количество выпадающих осадков (дождя, снега, тумана и т.п.), наряду с факторами внутренней среды зданий и сооружений, влияют на тепловлажностный баланс помещений. От них существенно зависят поступления или потери тепла и влаги через ограждающие конструкции. Кроме того, от них, в первую очередь от температуры и влажности, зависит сам процесс кондиционирования, выбор способов обработки приточного воздуха, установочная мощность СКВ и ее энергопотребление, выбор систем управления и автоматического регулирования СКВ.

Расчетные внешние метеорологические условия для зимнего и летнего времени года выбираем согласно СНиП2. 04.05-91*.

На холодный период года для СКВ всех классов в качестве расчетных следует принимать параметры воздуха "Б".

На теплый период года:

• для СКВ 1-го класса — параметры "Б";
• для СКВ 2-го класса — параметры "Б", сниженные на 2°С;
• для СКВ 3-го класса — параметры "А".

Параметры наружного воздуха для жилых, общественных, административно-бытовых и производственных помещений для систем вентиляции следует принимать:

• для теплого периода года — параметры "А";
• для холодного периода — параметры "Б".

На основе исходных данных проводятся расчеты тепло- и влаговыделений в помещении. На основании тепловлажностного баланса производим расчет воздухообмена, т.е. определяем количество воздуха, необходимое для ассимиляции избытков тепла и влаги в помещении и создания оптимальных или допустимых параметров воздуха.

Основные виды систем кондиционирования воздуха и особенности их проектирования

Жилой дом не всегда позволяет установить громоздкую и больше подходящую для производственных площадей систему вентиляции, поэтому наиболее удачным решением для частного дома или квартиры является проектирование системы кондиционирования воздуха и ее последующий монтаж.

Монтаж системы кондиционирования достаточно прост: он подразумевает под собой установку нескольких кондиционеров или сплит-систем, которые и будут обеспечивать выбранный температурный режим и поддерживать необходимый в данном помещении микроклимат.

Без строгой градации основные виды систем кондиционирования можно разделить на несколько типов:

1. Оконные блоки.
2. Мобильные моноблоки.
3. Сплит-системы.
4. Моноблочные кондиционеры.

Оконные блоки или как их еще называют — моноблочные кондиционеры пользуются наибольшим спросом у потребителя из-за своей ценовой доступности, а также неплохих технических характеристик.

Оконные кондиционеры закрепляются непосредственно на оконных или дверных проемах и их монтаж не отличается особой сложностью. Такие кондиционеры вполне успешно справляются с функцией воздухообмена в помещении, не требуя значительных энергозатрат. Минусы моноблочных кондиционеров в том, что они не всегда эстетично вписываются в помещение, а также невозможность их установки на металлопластиковые конструкции. Шумовой порог оконных кондиционеров тоже довольно велик, поэтому нежелательна его установка в спальных и прочих, предназначенных для отдыха комнатах.

Мобильный моноблок будет стоить дороже, но цена такого кондиционера с лихвой оправдает себя удобством в эксплуатации. Мобильные моноблоки имеют несколько режимов работы и легко управляются с помощью специального пульта. Кроме того, зачастую модели этих приборов оснащены различными фильтрами, обеспечивающими дополнительную защиту от уличной пыли, а также ионизирующими воздух в помещении.

Мобильный моноблок легко демонтируется и по желанию его можно перенести в любую комнату дома. Однако такой тип кондиционера требует специализированного ухода при покупке желательно произвести тестирование моноблока.

Для установки оконных блоков и мобильных моноблоков не понадобится сложного проекта – чаще всего в готовом виде он представляет собой схему установки и спецификацию оборудования.

Более серьезного подхода требует запланированная установка сплит-систем, мультисистем и моноблочных кондиционеров. Чертежи дома и технические характеристики помещения позволят специалистам подобрать подходящую систему управления внутренним климатом и разработать удачный вариант проекта.

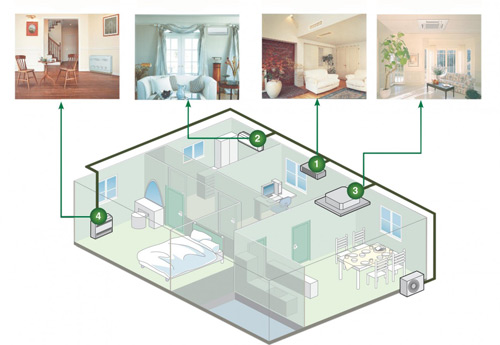

Если говорить об установке сплит-систем, которые пользуются стабильным спросом на рынке климатотехники, то проектирование такой системы кондиционирования сводится к грамотному подбору размеров и типа оборудования для конкретного помещения. Специалисты по проектированию предоставят заказчику максимально точные расчеты, из которых будет ясно, какая нагрузка по теплу ляжет на то или иное помещение и дадут рекомендации по выбору оборудования.

Сплит-системы работающие на базе приточной вентиляции и системы кондиционирования на основе чиллеров-фанкойлов требуют более детальной проработки проекта и обработки следующих данных:

1. Общая информация о проектируемом объекте, включая экологические и техногенные характеристики его местонахождения;
2. Отдельные чертежи не только всего помещения, но и каждой отдельной комнаты, включая дополнительные планы и разрезы с характеристиками строительных конструкций;
3. Определение типа помещения согласно архитектурным планам и нормам безопасности, согласно требованиям пожарных инстанций;
4. Схематичный технологический проект, в котором будет информация о расположении оборудования и рекомендации по мощности.
5. Учет освещенности помещения;
6. Если система не устанавливается, а реконструируется, то должны быть представлены данные обо всех ранее установленных кондиционерах и сплит-системах.
7. Общая энергетическая характеристика помещения.

При правильном составлении проекта по кондиционированию помещения обязательно рассматривается возможная разница температур в каждом отдельно взятом помещении. Тогда расчеты будут максимально точны и смогут помочь добиться уравновешивания показателей влажности, тепла и притока воздуха в оптимальном соотношении.

Обязательно учитываются все нюансы помещения, а также виды деятельности, под которые отводится та или иная комната. Например, помещение, в котором предполагается сделать спортивный зал должно охлаждаться сильнее, чем рабочий кабинет или спальня.

Помимо всего прочего, профессиональный проект по кондиционированию помещения обязательно учитывает особенности внешней среды, так как наружные показатели влажности и температуры оказывают значительное влияние на общую работу системы кондиционирования и нужно будет подобрать подходящее оборудование исходя из критериев мощности и требуемой энергоэффективности.

Этапы проектирования

Проектирование выполняется согласно архитектурно-строительным и технологическим чертежам, техническому заданию заказчика, действующим нормативным документам и климатологическим данным. Мы рассмотрим и воплотим любые отвечающие нормам пожелания заказчика к проекту.

Во время разработки проекта наши специалисты могут проводить согласования с архитекторами, строителями, дизайнерами и надзорными органами.

Этапы проектирования систем кондиционирования, которые мы выполняем:

• разработка технического задания;
• разработка решения по системе кондиционирования;
• разработка проектной документации;
• подбор требуемого оборудования и материалов с учетом пожелания заказчика по стоимости и качеству;
• согласование проекта;
• авторский надзор за проведением монтажных работ.

Типы систем кондиционирования, по которым мы можем предоставить услуги:

• центральное кондиционирование;
• системы «чиллер-фанкойл»;
• прецизионное кондиционирование;
• мультизональные системы;
• бытовые системы кондиционирования (сплит-системы и мультисплит-системы);
• системы с крышными кондиционерами (руфтопами);
• системы с канальными кондиционерами.

Рекомендации по проектированию систем кондиционирования

Мы знаем, что самочувствие, ощущение комфорта и даже состояние здоровья людей зависят от таких условий микроклимата, как:

• температура внутреннего воздуха;
• чистота и подвижность воздуха;
• влажность;

Для поддержания требуемой температуры воздуха путем его охлаждения важным этапом является проектирование системы кондиционирования, правильно подобранное оборудование и профессиональная установка.

Проектирование кондиционирования выполняется на основе нормативных документов (СНиП, ДБН, СП и др., в зависимости от страны, для которой выполняется проект), а также санитарных, противопожарных, архитектурно-стоительных и эксплуатационных требований.

Расчет системы кондиционирования

Проводится расчет тепловоздушного баланса, для этого определяются все теплопоступления и теплопотери в помещении. Избыток тепла после этого устраняется с помощью системы кондиционирования.

Тепловые нагрузки в помещениях делятся на две категории:

• тепловые нагрузки, которые возникают снаружи здания (наружные);
• тепловые нагрузки, которые возникают внутри здания (внутренние).

Наружные теплонагрузки включают в себя:

• теплопоступления и теплопотери через ограждающие конструкции, возникающие по причине разных температур на улице и в помещении. Летом из-за положительной разности тепло проникает вовнутрь помещения; а зимой из-за отрицательной разности – тепло выводится из помещения наружу;
• теплопоступления через окна от солнечного света;

Примечательно, что свойства наружных теплонагрузок могут меняться –быть положительными или отрицательными, что зависит от сезона и времени суток.

Внутренние теплонагрузки в общественных и жилых помещениях включают:

• тепловыделений от людей;
• тепловыделений от ламп и электрических бытовых приборов;
• тепла от офисного оборудования: принтеров, компьютеров, ксероксов и т.д.;

На производстве к вышеперечисленным источникам тепловыделения добавляется:

• оборудование;
• горячие жидкости и материалы;
• дымовые газы и тепло от химических реакций.

Внутренние теплонагрузки всегда положительны, следовательно, летом их устраняет система кондиционирования, а зимой они уменьшают нагрузку на обогревающее оборудование.

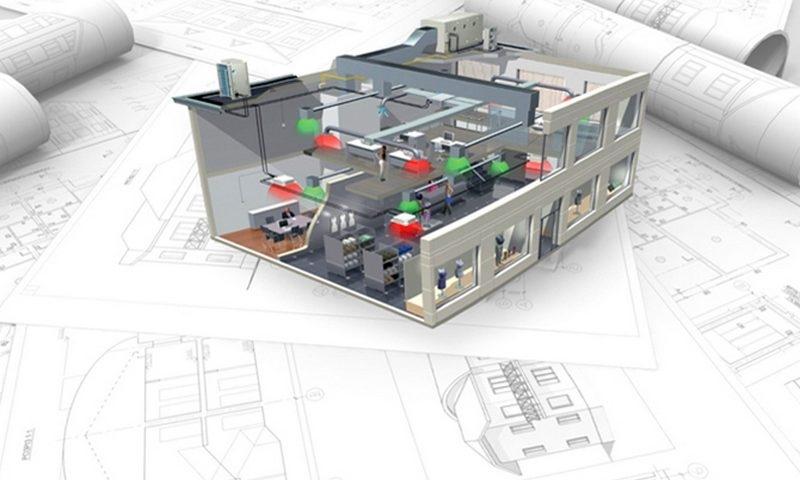

Проектирование системы кондиционирования

Планировать систему кондиционирования лучше всего на момент проектирования или ремонта здания. При таком варианте возможно более удобное и эргономичное размещение воздухораспределительной системы и оборудования. Помимо этого появляется возможность более грамотного совмещения системы с другими инженерными системами и привязки к интерьеру.

Проектирование вентиляции выполняется на основании материалов, предоставляемых заказчиком:

• архитектурно-строительные чертежи объекта;
• технологический проект (на котором показано все технологическое оборудование);
• техническое задание, которое согласовывается со специалистами в сфере ОВ.

Проектирование проводится в два основных этапа.

1-й этап - технико-экономическое обоснование (ТЭО проект).

Производится приблизительный выбор системы, а также ее примерные характеристики (воздухо-, тепло-, и холодопроизводительность, мощность).  Подсчитываются предварительные затраты на систему. Составляется упрощенная схема системы. После того, как этот этап утвержден заказчиком, приступают к наиболее серьезной стадии - рабочему проекту.

2-й этап - рабочий проект выполняется по архитектурно-строительным  планам объекта, теплотехническим характеристикам материалов, из которых строится здание, и в соответствии с техзаданием. Рассчитывают избытки теплоты, выделяющейся в каждом помещении, и по данным этого расчета для компенсации тепловыделений выбирают холодильное оборудование и задают тип системы охлаждения воздуха и ее схему исполнения.

Составляются планы, на которых показывается оборудование и  разводка воздуховодов системы кондиционирования.

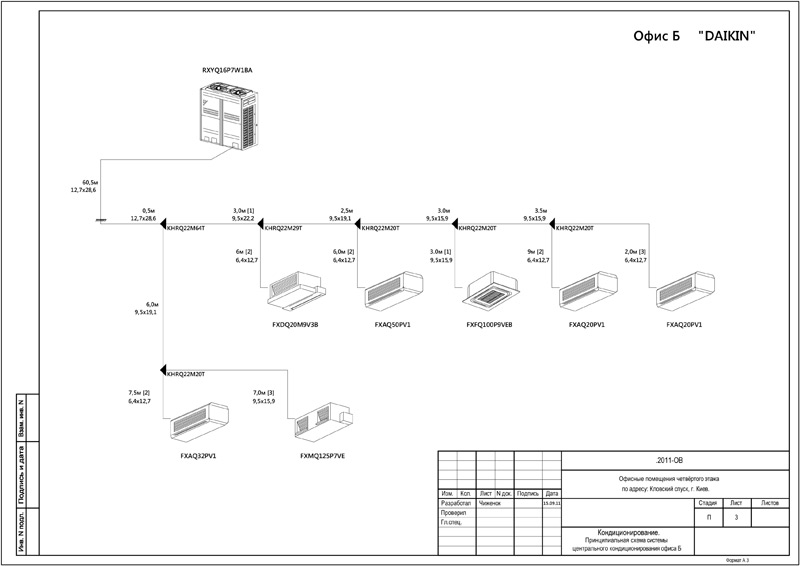

Затем разрабатываются аксонометрическая схема, которая наглядно представляет систему в объеме. По этой схеме выполняется аэродинамический расчет, а также рассчитывается шумность системы.

Составляются спецификации, в которых указываются данные по оборудованию и материалам, их количество и изготовитель. По этой документации заказывают все требуемое оборудование.

После этого этап проектирования считается завершенным, а чертежи отдаются монтажной организации. После проведения монтажных работ этой организацией должны быть разработаны исполнительные чертежи.

Проектирование кондиционирования – это основа для дальнейшего эффективного функционирования системы и важный этап строительства объекта. Поэтому проектированием, а также расчетом систем кондиционирования занимаются квалифицированные специалисты.
