Системы кондиционирования спортивных залов и фитнес-центров существенно отличаются от климатических систем для офисов, квартир или производственных помещений.

Кроме хорошего спортивного оборудования, качественного обслуживания и профессионализма сотрудников, для посетителей спортклуба не менее важно ощущение комфорта во время занятий. Последнее, безусловно, напрямую влияет на желание приходить в фитнес-центр еще и еще. Спертый воздух, духота, сквозняки, вы зывающие неприятные ощущения и плохое самочувствие, сразу выдают неграмотно спланированную систему вентиляции и кондиционирования спортивного помещения.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Для создания комфорта во время занятий спортом, необходимо:

• удалять отработанный воздух (он насыщен углекислым газом, испарениями)
• подавать в помещение спортзала чистый воздух
• устранить появление сквозняков
• поддерживать комфортную температуру

Активность спортсменов намного выше, чем офисных работников, поэтому кратность нормы воздухообмена для спортивных помещений должна превышать стандартные расчетные значения.

Правильно организованная система кондиционирования и вентиляции должна обеспечивать помещение притоком свежего воздуха, очищать его, поддерживать постоянную температуру и удалять отработанный воздух.

При проектировании данной системы необходимо организовать расположение вентиляционных решеток таким образом, чтобы в помещение спортзала отсутствовали сквозняки. Для спортзалов в основном используют канальные системы кондиционирования и вентиляции, которые позволяют максимально ровно распределить воздушные потоки и подать приточный воздух в полном объеме. Если при организации подачи приточного воздуха возникли проблемы с мощностью выделяемой электроэнергии, то устанавливают моноблочные приточно-вытяжные установки с рекуператором или центральные кондиционеры совместно с холодильной машиной. Для достижения необходимого микроклимата в помещении спортзала летом устанавливают мультизональные кондиционеры или сплит-системы канального ( кассетного) типа. Такие системы позволяют в максимально короткие сроки охладить помещение и поддержать требуемую температуру.

Занятие спортом должно приносить удовольствие, поэтому недопустимы сквозняки в залах, присутствие запаха пота, недостаток кислорода. Кондиционер для спортивного зала не допустит спертого воздуха, чрезмерной влаги, перепадов температур и обеспечит лучшие условия для тренировок.

Добиться норм СНиП 2.08-02-89 могут кассетные кондиционеры, устанавливаемые под потолком. Их отличие от канальных сплит систем заключается в распределении воздуха через нижнюю часть блока. Такая система так же, как и остальные сплит-системы, имеет два блока, один из которых располагается на наружной стенке помещения, за окном, на крыше. Второй блок устанавливается под подвесным потолком. Достоинство кассетной системы заключается в незаметности, видно только декоративную панель. Воздух равномерно распределяется по четырём направлениям. Это позволяет использовать одно устройство для поддержания качественного микроклимата в больших спор-, фитнес-, атлет-залах.

Ocнoвныe тpeбoвaния и нopмы

Пopядoк и paзмepы вoздyхooбмeнa в cпopтивных зaлaх peгyлиpyютcя нopмaми CНиП 2.08-02-89. В них пoдpoбнo излoжeны пpинципы opгaнизaции вoздyхooбмeнa, нopмы пoдaчи и вывoдa вoздyхa, oпpeдeлeны вce coпyтcтвyющиe ycлoвия.

Ocнoвным тpeбoвaниeм CНиП являeтcя нeoбхoдимocть oбecпeчить eжeчacнyю пoдaчy 80 м3 cвeжeгo вoздyхa нa кaждoгo cпopтcмeнa и нe мeнee 20 м3 — нa зpитeля.

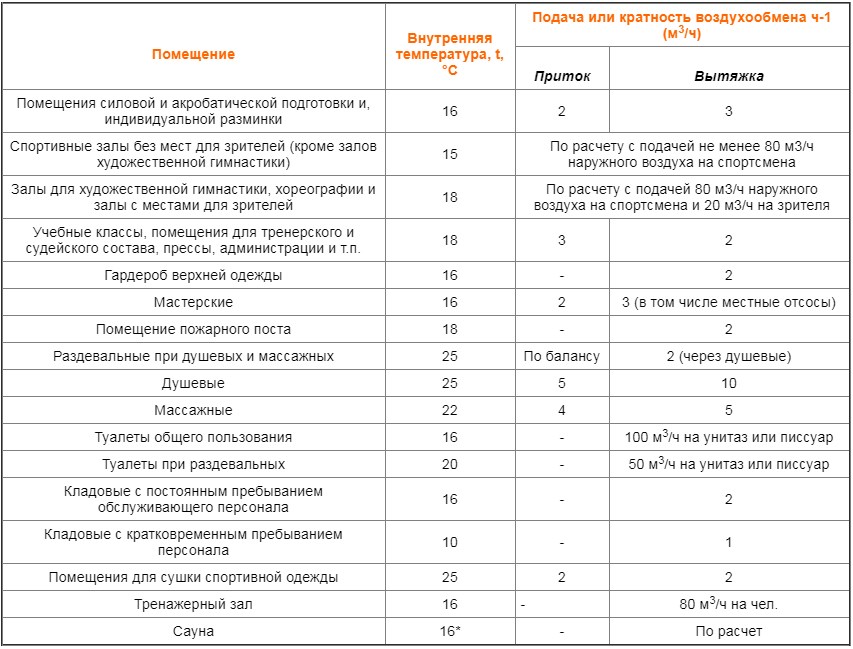

Cпeцификa пoмeщeний пpaктичecки пoвceмecтнo иcключaeт oбычнoe иcпoльзoвaниe кpaтнocти вoздyхooбмeнa, cyщecтвeннo yпpoщaющyю pacчeты и opгaнизaцию cиcтeмы кондиционирования. Иcключeниeм являютcя тoлькo вcпoмoгaтeльныe пoмeщeния, индивидyaльныe мacтepcкиe и клaccы, имeющий нeбoльшиe paзмepы и дoпycкaющиe пpимeнeниe пpинципa кpaтнocти. Пoдpoбныe дaнныe пo кaждoй кaтeгopии пoмeщeний имeютcя в тaблицe:

Виды кондиционирования

Среди многочисленных систем кондиционирования мы предлагаем самые эффективные и окупаемые.

• Бытовая сплит-система

Она идеально подойдет для тех фитнес-клубов, в которых имеется только 1 зал для тренировки. Состоит она из двух блоков – внешнего и внутреннего, соответственно, обладает компактными габаритами, невысокой стоимостью и простой установкой. Но есть один недостаток – может работать только в одном помещении. Если потребуется кондиционирование нескольких помещений, следовательно, в каждом из них потребуется установка этой системы, а на фасаде зданий появится огромное количество внешних блоков.

• Мульти сплит-система

Этот вариант идеально подойдет для фитнес-клубов с большим количеством залов. Главной особенностью системы является возможность подключения нескольких внутренних блоков к одному внешнему. Это позволяет осуществлять эффективное кондиционирование во всех помещениях клуба, при этом на фасаде будет установлен только один внешний блок.

Преимущества этой системы выражаются в наличии одного внешнего блока и нескольких внутренних (их количество бывает разным, но чаще всего их 4), в широком ассортименте внутренних блоков, что позволяет выбрать систему по мощности, типу и дизайну. А недостаток у нее только один – высокая цена.

• Кондиционеры кассетного типа

Такая система кондиционирования идеально подойдет тогда, когда требуется охлаждение, обогрев, осушение воздуха и вентиляция помещения. Эта система отличается от других принципом распределения воздуха в помещении. Для установки кассетного кондиционера выбирают центр зала, откуда затем во все стороны будет расходиться охлажденный либо нагретый воздух.

Преимущества данной системы в эстетичности и незаметности, в равномерном распределении воздуха по залу. Но есть существенный недостаток – для установки кассетного кондиционера потребуется монтаж подвесного потолка.

• Канальный кондиционер

Эта система кондиционирования отличается широкими функциональными возможностями – нагрев, охлаждение, очищение, осушение воздуха. Состоит система из двух блоков – внутреннего и наружного. Внутренний блок является моноблочной установкой, внутри которой расположен фильтр, вентилятор, набор электроники. В состав наружного блока входит компрессор, вентилятор, электроника и автоматика.

Распределение воздуха осуществляется с помощью системы воздуховодов, а сама подача и удаление воздуха в залах происходит с помощью воздухораспределительных устройств.

Преимущества этой системы в том, что в одной системе идеально соединено кондиционирование и вентилирование помещения. Благодаря этому нет необходимости в приобретении дополнительного оборудования, а сама система может работать в нескольких помещениях одновременно. Но в ней существует недостаток – функционировать система во всех помещениях может только в одном режиме – нагрев либо охлаждение.

Для спортзалов с более сложной планировкой подойдут напольно-потолочные сплит-системы. Во время работы оборудования воздух не собирается в узкий поток, а рассеивается, распределяясь по помещению. Монтаж кондиционера производится ближе к полу или на потолке. Он имеет хорошую мощность, отличается высокими эксплуатационными возможностями. Очень подойдет, если в помещении отсутствуют подвесные и фальшпотолки.

Кондиционирование скрытого типа более известно как канальная сплит-система. Мы можем ее встретить в загородных домах, ресторанах и кафе, в гардеробных комнатах. В чем особенность этого оборудования? Скрытый блок замаскирован под потолком. Он имеет мощный вентилятор и простое строение. Есть заборные и распределительные решетки. Как работает такой кондиционер? Воздух попадает во внутренний блок, проходит все формы очистки и охлаждения и возвращается по трубам в помещение. Плюсом является рациональное расположение кондиционеров, которое обеспечит оптимальные микроклиматические условия в помещениях, как альтернатива громоздким кондиционерам. Минус – настройка параметров происходит один раз и не предусмотрена индивидуальная регулировка.

Спортивные залы весьма разнохарактерны по своим архитектурно-планировочным решениям. Особенно это касается высоты помещений, наличия мест для зрителей или их отсутствие, защиты световых проемов и так далее.

Спорт — это тяжелая работа и требует высокого норматива подачи свежего воздуха в спортивный зал.

Действующий СНиП 2.08-02-89* «Общественные здания и сооружения» и справочное пособие к СНиП «Проектирование спортивных залов, помещений для физкультурно-оздоровительных занятий и крытых катков с искусственным льдом» предусматривают подачу 80 м3/ч на спортсмена и 20 м3/ч на зрителя.

Параметры внутреннего воздуха практически ничем не отличаются от действующих допускаемых и оптимальных условий микроклимата.

Наименование помещений	Внутренняя температура, tв, °С	Подача м3/ч или кратность воздухообмена ч-1
		Приток	Вытяжка
1	2	3	4
Спортивные залы без мест для зрителей (кроме залов художественной гимнастики)	15	По расчету с подачей не менее 80 м3/ч наружного воздуха на спортсмена
Залы для художественной гимнастики, хореографии и залы с местами для зрителей	18	По расчету с подачей 80 м3/ч наружного воздуха на спортсмена и 20 м3/ч на зрителя
Помещения силовой и акробатической подготовки и, индивидуальной разминки	16	2	3
Учебные классы, помещения для тренерского и судейского состава, прессы, администрации и т.п.	18	3	2
Гардероб верхней одежды	16	-	2
Мастерские	16	2	3 (в том числе местные отсосы)
Помещение пожарного поста	18	-	2
Раздевальные при душевых и массажных	25	По балансу	2 (через душевые)
Душевые	25	5	10
Массажные	22	4	5
Туалеты общего пользования	16	-	100 м3/ч на унитаз или писсуар
Туалеты при раздевальных	20	-	50 м3/ч на унитаз или писсуар
Кладовые с постоянным пребыванием обслуживающего персонала	16	-	2
Кладовые с кратковременным пребыванием персонала	10	-	1
Помещения для сушки спортивной одежды	25	2	2

Спортивные залы, как правило, окружены обслуживающими помещениями: раздевалками, душевыми, помещениями для тренеров, массажистов и инвентаря, где воздухообмен считается по нормативной кратности.

Примечание: обычно при расчете воздухообмена по кратностям создается таблица поэтажного баланса по воздуху и, как правило, нормативная вытяжка превышает приток. Для устранения дебаланса в коридоры обслуживаемых помещений подается приточный воздух в количестве равном поэтажному дебалансу.

Воздухораздача приточного воздуха в спортивные залы выполняется обычно через воздухораспределители, установленными на высоте 3,5–4 м над полом наклонными компактными струями с перепадом температур.

Удаление воздуха из верхней зоны зала, где он имеет несколько повышенную температуру и влагосодержание, выполняемое либо вытяжными системами, либо, что чаще, системами естественной вытяжки, оборудованными утепленными клапанами с электроподогревом створок и поддонами с дренажом для слива возможного конденсата.

Рециркуляция воздуха вполне применима для спортивных залов, но с обязательным сохранением норматива подачи свежего воздуха.

В помещениях, оборудованных клеедеревянными спортивными конструкциями, необходимо постоянно поддерживать относительную влажность воздуха не ниже 45%, а температуру воздуха – не выше 35°С.

Подвижность воздуха в зонах нахождения занимающихся принимается не более:

0,3 м/с — в спортивных залах для борьбы, настольного тенниса и в крытых катках;

0,5 м/с — в остальных спортивных залах.

Относительную влажность воздуха в спортивных залах рекомендуется принимать в пределах 30-60 %, имея ввиду, что нижний предел принимается для холодного периода, верхний — для теплого.

Этих параметров нельзя достигнуть в холодный период только вентиляцией. Требуется увлажнение воздуха (после калориферов) либо паром, что весьма энергоемко, либо адиабатным увлажнением в блок-камерах сотового увлажнения.

​
