Серверная комната — это отдельная комната внутри помещения, в которой нет окон. Очень часто под серверную, отдаются помещения, которые невозможно приспособить ни подо что другое. В серверных иногда даже не предусмотрена вентиляция. В таких помещениях жарко и душно, а для вычислительного оборудования нужна низкая температура воздуха с определенным уровнем влажности. Вся ли климатическая техника подходит для охлаждения такого помещения?

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Характеристики кондиционера для помещения с серверным оборудованием

Очень часто подбор климатического оборудования в серверную комнату ложится на IT специалистов, поэтому выбор нужного типа сплит-системы ограничивается их личными предпочтениями. Но, на самом деле совершенно неважно какого типа кондиционер для серверной комнаты будет охлаждать в ней воздух, важно то, что он должен бесперебойно работать в течение продолжительного времени, 365 дней в году, «без перерывов и выходных», в стужу при -30С° и в жару +45С°. Для того чтобы кондиционер мог функционировать в таком температурном режиме нужно изначально приобретать его с «зимним комплектом».

Важно! Продукция не всех производителей дает возможность установки «зимнего комплекта», и на это стоит обратить особое внимание при выборе. Некоторые климатические системы можно «модернизировать» только до -10С° — 15С°.

Обозначим необходимые требования климатической системы для серверного помещения:

• Зимний комплект. Такие известные производители как: DAIKIN, MITSUBISHI ELECTRIC, и еще некоторые компании, по заказу могут сразу установить «зимний комплект» на свою климатическую технику. Можно поступить и по-другому: сначала приобрести кондиционер, а уж потом, в условиях авторизованного сервисного центра установить его на оборудование, но перед этим, следует прояснить вопрос о гарантийном обслуживании. Некоторые компании-производители отказывают потребителям в гарантийном обслуживании после установки «зимнего комплекта», а некоторые его уменьшают вполовину. Правда, основные игроки на рынке климатической техники, все же оставляют гарантию неизменной.

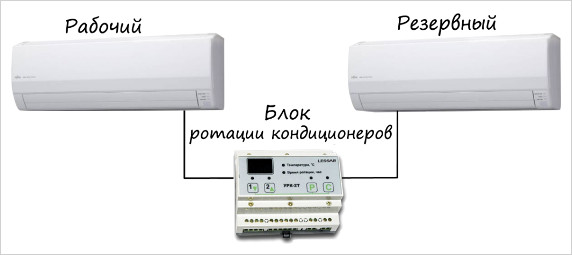

• Ротация и резервирование. На сегодняшний день деятельность практически каждого предприятия зависит от компьютеров, поэтому невозможно себе представить, что будет при выходе из строя серверов и локальной сети. Именно в целях повышения надежности системы кондиционирования, многие хорошие руководители устанавливают в серверное помещение несколько установок, которые объединяются в единую сеть специальным ротационным устройством. Во время выхода из строя одной сплит-системы, устройство автоматически введет в строй резервный кондиционер. В рабочем режиме, одна техника будет останавливаться на отдых и обслуживание, а другая, автоматически вводится в эксплуатацию.

​

Требования к кондиционированию серверных помещений

Для обеспечения оптимальных условий функционирования серверов оборудуются специальные помещения, обычно без окон, но с обязательным монтажом климат-систем. Помещения серверных могут быть не подключены к общей вентиляции, при этом из-за отсутствия воздушного потока влажность и температура могут быть повышенными. Критические значения этих параметров вредны и людям, и вычислительной технике, так как повышают аварийность эксплуатации компьютеров.

Поэтому серверные помещения должны эксплуатироваться в особых условиях:

1. Температура в помещении ≤ 25oС, оптимальное значение температуры – 15-22oС;
2. Процент влажности: в зимнее время 75%, в летнее – 65%;
3. Скорость потока воздуха в серверной ≤ 0,3-0,5 м/с;
4. Минимальное загрязнение воздуха;
5. Шумность оборудования ≤ 65 дБ.

Для минимизации отрицательно влияющих на работу оборудования факторов серверные должны оборудоваться мощными кондиционерами, выполняющими такие специфические задачи, как:

1. Поддержка оптимальной температуры в помещении с аппаратурой;
2. Очистка воздуха от микрочастиц;
3. Контроль и регулировка влажности.

Любой расчет кондиционирования в серверной направлен на повышение производительности оборудования. Стандартной практикой считается передача расчетов в руки специалистов. Точность расчетов определяется наличием данных об общей площади серверной, оборудовании помещения естественной и принудительной системами вентиляции, об общем количестве вычислительной техники, уровне теплоотдачи отдельного сервера, температуре и влажности в помещении без установленного компьютерного оборудования.

Требования к климатическому оборудованию в серверных:

1. Маломощные кондиционеры в серверных устанавливать не рекомендуется, так как они не способны обеспечить заданные параметры эксплуатации аппаратуры;
2. Должны быть смонтированы воздушные фильтры для задержки пыли;
3. Доукомплектование климатического оборудования «зимними комплектами», которые смогут удерживать температуру в серверной комнате вне зависимости от температуры, атмосферного давления и влажности на улице.

Зимний комплект для кондиционера включает в себя три системы:

1. Регулятор оборотов электродвигателя вентилятора кондиционера, который предотвращает перегрев или переохлаждение испарителя при обдуве воздушным потоком температурой ≥ +30oС и -20oС;
2. Обогреватель компрессора служит для прогрева масла в компрессоре, которое используется для смазки движущихся деталей;
3. Нагрев дренажного слива.

Каждый кондиционер должен дублироваться, чтобы не нарушать постоянство поддержания требований к специализированным помещениям. Поэтому стандартное решение этой проблемы – монтаж в помещении нескольких кондиционеров или их групп, объединенных в одно целое. Объединение обеспечивает блок ротации – он делает бесперебойным кондиционирование и вентилирование помещений с техникой, выделяющей достаточно много тепла при работе. В таких схемах кондиционеры включаются в работу поочередно.

При выходе из строя одной или нескольких единиц климатического оборудования их резервные копии включаются, и оптимальный температурный и влажностный режимы автоматически сохраняются. Поочередное включение кондиционеров обеспечивает бесперебойное их обслуживание, ремонт и постоянный контроль нагрузки на серверное оборудование.

Способы кондиционирования серверной

На сегодняшний день охлаждение серверных помещений может осуществляться по трем вариантам:

Охлаждение зала

Охлаждение в масштабе всего помещения для серверов, или, как говорят специалисты, на уровне зала, выглядит следующим образом.

В зале просто устанавливают климатическое оборудование, которое охлаждает воздух. Сам же воздух может выбрасываться в пространство комнаты, или при помощи фальшпола попадать прямо к стойкам. Это довольно эффективный и удобный способ, поскольку при использовании фальшпола можно также смонтировать вентиляторы для отдельных шкафов.

Главный недостаток такого варианта - неравномерное распределение воздушных потоков, из-за чего температура возле стоек получается разной. Кроме того, в этой системе нагревшийся и охлажденный воздух смешиваются, а значит, для охлаждения стоек потребуется больше энергии. Часть мощности пропадает еще и потому, что определенная доля воздуха возвращается в охладитель в обход компьютерного оборудования.

Эти недостатки необходимо учесть еще на стадии разработки и, по возможности, обойти за счет использования различных профессиональных хитростей.

Охлаждение отдельных рядов

При охлаждении отдельных рядов воздушные потоки движутся более предсказуемо, да и пути их движения короче. Каждый блок кондиционера «отвечает» за поддержание температуры на небольшом пространстве, что позволяет обойтись без мощных вентиляторов и снизить, таким образом, расходы на электроэнергию.

Особенно эффективно данная система кондиционирования масштабных серверных и дата-центров, когда коридоры для горячего и холодного воздуха изолированы. Для максимального эффекта можно оборудовать каждый ряд специальными установками, которые будут всасывать нагретый воздух, остужать его и выбрасывать в холодный коридор.

Кондиционирование отдельных серверных стоек

При охлаждении отдельных стоек каждый шкаф фактически имеет собственный кондиционер. При этом внутри шкафа есть изолированные пространства для движения нагретого и охлажденного воздуха.

Благодаря этому воздух, циркулирующий внутри шкафов, не попадает в помещение, в котором он располагается. Это значит, что кондиционер установлен правильно, работает с высоким КПД и его мощность используется полностью.

Подобный способ охлаждения будет стоить дороже перечисленных выше других способов. Он целесообразен к применению в тех случаях, когда предполагается охлаждение помещений с мощным компьютерным оборудованием, которое подразумевает наличие в зале мест с высоким выделением тепла.

Подбор оборудования

Подобрать кондиционер для помещения, в котором располагается незначительное количество компьютерного оборудования не так сложно. Как правило, данные Объекты охлаждаются бытовыми системами, а расчет требуемой мощности не сложный и производится достаточно быстро.

Но, несмотря на всю кажущуюся простоту и наглядность не рекомендуем Вам производить данные работы своими силами или с привлечением неквалифицированных специалистов.

В данной работе достаточно нюансов, а допущенные ошибки могут в дальнейшем обернуться серьезными финансовыми потерями.

Если говорить про масштабные помещения с большим количеством компьютерных установок, требующих точного поддержания температуры и влажности, то в этих случаях, как правило, использование бытового оборудования смерти подобно. Такие задачи решаются промышленным прецизионным оборудованием.

Обращайтесь, и мы выполним для Вас разработку оптимального решения кондиционирования серверных помещений!

Наши гарантии – это не пустые обещания. Они четко прописаны в Договоре, который мы заключаем с каждым Заказчиком!

Помещения, приспособленные для размещения мощной вычислительной техникой, в обязательном порядке должны быть обеспечены климатическим оборудованием.

Эффективная работа серверов зависит от оптимальных температурных, влажностных и иных режимов. Кондиционеры для серверных помещений должны обладать определёнными функциональными параметрами, чтобы эффективно решать поставленные задачи.

Для серверной комнаты выбираются особые кондиционеры, которые смогут обеспечить стабильную работу

При выборе оборудования нужно учитывать ряд обязательных требований. Обычный кондиционер может не справиться с поддержанием оптимального режима в серверной комнате.

Правила выбора

Настенные кондиционеры наиболее популярны для установки в серверных комнатах. Всего существует три вида сплит-систем, используемых для охлаждения оборудования:

1. Настенные — компактные и относительно недорогие модели. У такой техники есть несколько недостатков: фиксированная длина магистрали и малая выработка холода. Мощность также ограничивается показателем в 10 кВт. Для крупного помещения такой производительности бывает недостаточно. Фреоновая магистраль может быть 15−25 м в длину.
2. Потолочные — модели с высокой выработкой холода. Воздух направляется по поверхности потолка и сбалансировано распределяется внутри помещения. Плюсом является возможность размещения наружных и внутренних блоков на значительном расстоянии друг от друга (до 50 м).
3. Шкафные сплит-системы — модель, часто устанавливаемая в серверных помещениях. Обычно внутренний блок дополнительно снабжается функцией осушения и специальными фильтрами для защиты комнаты от пыли и поддержания оптимальной влажности.

Для помещения небольшого размера подойдет полупромышленный вариант кондиционера с ротацией и резервированием. Более точную регулировку температуры и влажности осуществляют прецизионные системы.

Прецизионные устройства

Приборы этого типа обладают высокой точностью показателей. Погрешность показателей влажности в таких кондиционерах составляет не более 5%, а температуры — 0,5 градусов. Устройства имеют долгий срок службы, могут работать без перерыва до 20 лет. Но и стоимость такой продукции довольно высокая.

Прецизионные системы хорошо справляются с повышенной запыленностью помещения, в котором расположена электроника. Они идеально подходят для использования в серверных комнатах. У этих приборов есть ряд преимуществ:

1. 1.Точное определение и поддержание параметров воздушных масс.
2. 2.Длительная и непрерывная работа без необходимости обслуживания.
3. 3.Высокая надежность и долговечность.
4. 4.Возможность работы при резких скачках температуры.
5. 5.Хорошее взаимодействие с дистанционными устройствами для управления и контроля.

Оборудование прецизионного типа хорошо себя показало в работе с серверными помещениями на протяжении многих лет. Производители таких кондиционеров гарантируют качественную работу своей продукции.

Резервирование мощности кондиционера в серверных помещениях

Кондиционирование серверных помещений рационально проектировать с показателем 50 — 100% резервирования. При 100% резервировании в проект закладывается удвоенное количество кондиционеров. Это делается из соображений безопасности — в случае внезапного выхода из строя части кондиционеров, дорогостоящая техника серверных останется в сохранности, так как оставшийся запас кондиционеров продолжит работу. При этом оборудование работает по переменному принципу — когда работает один — второй отдыхает. Таким образом, срок службы увеличивается вдвое. При 50% резервировании из 3-хкондиционеров работают постоянно только 2.

Микропроцессорный согласователь работы кондиционеров СРК-М в помещении серверной.

В наиболее важных серверных помещениях, мы также предлагаем автоматизировать управление резервной мощностью, что позволяет:

• попеременно включать кондиционеры для равномерности их износа (как правило, через 24 часа, но можно установить любой временной интервал);
• запускать кондиционер, находящийся в ждущем режиме, если работающий по каким-либо причинам останавливается (например — аварийно);
• запускать дублирующий кондиционер, если теплопритоки в серверной увеличиваются, и один кондиционер не может с ними справится, и удержать температуру в помещении в заданных параметрах, отталкиваясь от температуры не на входе в теплообменник кондиционера, а в непосредственной близости от оборудования серверной (за счёт выносного датчика температуры), что позволяет автоматике более оперативно отзываться на повышение температуры и запускать второй кондиционер;
• подавать сигнал «авария» на диспетчерский пульт в случае возникновения внештатной ситуации;
• интеграция в систему пожаротушения здания;
• и другие полезные и необходимые функции.

По такой же схеме монтируются системы кондиционирования на базовых станциях сотовой связи, где так же как и в серверных, нашими специалистами накоплен огромный опыт по монтажу систем поддержания температуры.

​
