Гидромодуль (гидравлический модуль) — важный элемент системы «чиллер-фанкойл». Он позволяет чиллеру экономить электроэнергию и делает работу системы кондиционирования более стабильной, поддерживая оптимальную тепловую инерцию.

Гидромодуль или насосная станция оборотного водоснабжения представляет собой комплекс оборудования, функцией, которого является бесперебойное циркулирование оборотной или невозвратной охлаждающей воды (или другого хладоносителя спиртовых или соляных растворов и т.д.) по всей системе.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Гидромодуль выполняет две функции:

• подает в чиллер воду
• забирает отработанную в цикле жидкость
• регулирует давление

Гидромодули классифицируются на:

• внутренние
• внешние — имеют прочный корпус, устойчивый к неблагоприятным погодным условиям

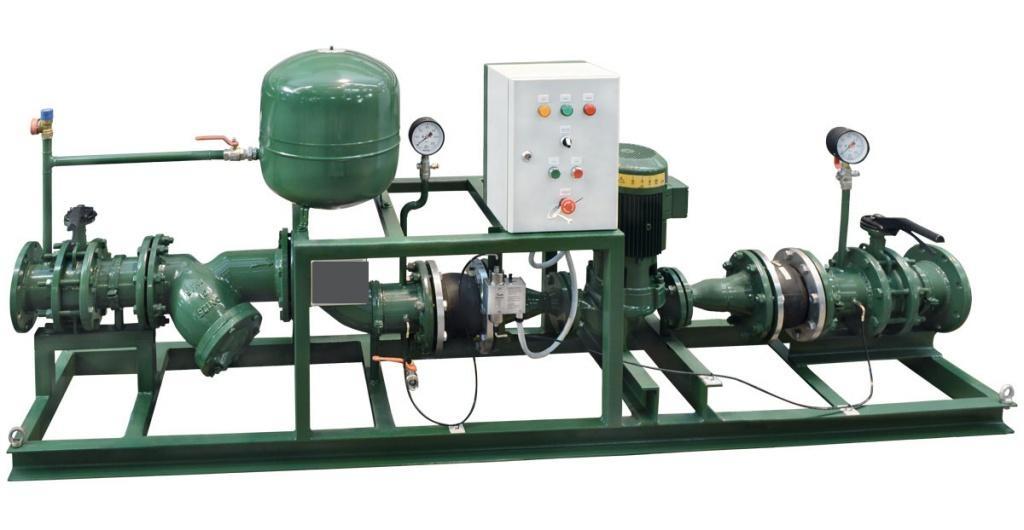

Устройство гидромодуля

1. Самовсасывающий циркуляционный насос поддерживает давление жидкости (вода или раствор этиленгликоля), осуществляет ее циркуляцию.
2. Расширительный бак (гидроаккумулятор). Служит для компенсации температурного расширения и сжатия теплоносителя.
3. Буферный накопитель. Если чиллер загружен не на 100%, что встречается довольно часто, холодильной установке приходится работать с перерывами, а это существенно повышает износ оборудования. Бак для чиллера щадит механизмы, увеличивая интервалы между включением и выключением установки.
4. Автоматическая система управления для контроля работы гидромодуля, а так же подачи предупреждающих сигналов и аварийного отключения.
5. Запорная арматура.

Основные элементы защиты гидравлических модулей:

• размыкатель цепи питания насоса
• защитный клапан
• тумблер отключения питания

Дополнительное оборудование включает электронагреватель, препятствующий замерзанию воды в накопительном баке в зимнее время, виброизолирующие резиновые или пружинные опоры (снижают вибрацию насоса) и др.

Основные плюсы готового гидромодуля от производителя

• компактность конструкции относительно самостоятельной сборки;
• правильный расчет, подбор и расположение всех элементов;
• гарантия качества от производителя;
• встроенная система автоматизации управления со всеми необходимыми функциями;

В качестве вывода, можно сказать, что от правильности расчета и подбора гидромодуля зависит бесперебойность и стабильность работы системы центрального кондиционирования в целом.

Виды

В зависимости от конфигурации холодильной системы (чиллера) гидромодуль может быть встроенным или выносным (отдельно стоящим). Во многом выбор гидромодуля и насосной станции зависит от особенностей системы холодоснабжения, под которую подбираются насосные установки.

Гидромодуль включает в себя различные схемы насосных установок — это и одинарные насосы, и спаренные, работающие вместе, поочерёдно (для сохранения моторесурса) и в режиме резервирования.

Для предотвращения замерзания хладоносителя в системе, в воду, как правило, добавляют спиртосодержащие жидкости, снижая тем самым температуру замерзания жидкости. Это обеспечивает работу системы при температурах ниже ноля градусов по Цельсию, позволяет не сливать хладоноситель в зимний период, защищает теплообменник от замерзания хладоносителя. Несмотря на то, что термодинамические показатели гликолевой смеси ниже, она повышает надежность системы, что немаловажно. Системы циркуляции хладоносителя, не работающие в холодный период (например, работающие для бытовых нужд), также зачастую заполняются гликолем – это снижает издержки на обслуживание гидромодуля по вышеприведенным причинам.

Жидкости, как и все вещества, имеют свойство изменять свою плотность при изменении температурных условий. Для повышения надежности системы, в гидромодуль встраивают расширительный бак. Он берёт на себя функцию компенсации изменения объема в условиях постоянного изменения температуры внутри системы. Для поддержания заданного давления в системе расширительные баки имеют мембранную конструкцию.

Важной опцией гидромодуля чиллера также является бак-аккумулятор. Он значительно увеличивает инерционность системы и тем самым увеличивает срок безремонтной работы компрессора. В условиях постоянных тепловых нагрузок от потребителей системы холодоснабжения, необходимо предусмотреть хотя бы несколько минут «отдыха» компрессора в час. Чтобы обеспечить компрессорному агрегату такой отдых, в систему устанавливается бак-аккумулятор, в котором хранится охлажденная вода или водный раствор гликоля. В период стоянки компрессора охлажденная вода из бака-аккумулятора идет на подпитку системы и поддержания режимных параметров хладоносителя в системе.

Эксплуатация гидромодулей

Чаще всего насосная станция уже установлена в блоке, так как жидкость должна циркулировать по всему агрегату. Более того, наличие гидромодуля позволяет экономить электроэнергию и в целом сказывается на более слаженной работе системы. Так что чиллер или фанкойл, оснащенный гидромодулем, гораздо предпочтительнее. Но некоторые производители в целях экономии избегают установки гидромодуля. Такое оборудование стоит дешевле, но использовать его можно только для малых объемов работы или корректировать систему дополнительными установками. Большинство крупных агрегатов также не имеют в комплекте насосной станции, но совсем по другой причине. Масштабные проекты требуют проведения самых тщательных расчетов объема накопительного бака и мощности самого гидромодуля. В таком случае насосную станцию нужно собирать индивидуально, в соответствии с поставленными задачами.

То есть использовать гидромодуль нужно в тех случаях, когда система имеет недостаточную емкость для поддержания тепловой инерции, необходимой для действительно качественной и бесперебойной работы холодильной машины.

Расчет минимальной емкости производится по следующей формуле: Объем воды в литрах = холодопроизводительность кВт / количество ступеней регулировки производительности* 15-20.

Обычно в результате расчетов оказывается, что общий объем теплообменников, трубопровода, вентилей и других элементов системы гораздо меньше, чем требуется. В таких случаях для компенсации используют резервуар-накопитель равный полученной разнице.

Необходимый тип насоса можно определить, учитывая данные о снижении давления в испарителе холодильной машины при номинальном расходе воды. Насос может быть обычным, усиленным, а в некоторых случаях рационально использовать сразу несколько насосов. Маркировку оборудования можно определить по каталогу производителя.

Установка гидромодуля

Важно определить место для установки гидромодуля. Это дело лучше доверить квалифицированному специалисту, так как здесь нужно учитывать все характеристики агрегата и установленные правила и нормы. С практической стороны установка начинается с выравнивания опорной поверхности и проверки, сможет ли она выдержать вес аппаратуры. Еще один важный нюанс – жесткость поверхности. Это поможет избежать распространения вибрации в смежные помещения. Для этого также можно установить виброизоляционные опоры.

Гидромодули могут использоваться для установки в помещении или вне него. В последнем варианте защитные сооружения не обязательны, но необходимо следить за температурой воздуха, так как стандартные насосные станции рассчитаны на температуру воды около +30 градусов. Это правило не относится к тем системах, в которых теплоносителем является раствор гликоля. Он поддерживает бесперебойную работу системы при температуре до -60 градусов. При установке важно учитывать и наличие свободного пространства вокруг оборудования, чтобы беспрепятственно осуществлять ремонт, уборку и техническое обслуживание.

Тот факт, что гидромодули, оснащенные накопительным баком, быстрее подают воду в систему, подтвержден практикой. Подобные системы оснащены всеми необходимыми устройствами, которые обеспечивают полноценное функционирование циркуляции охлажденной воды. Большой выбор циркуляционных насосов позволяет подобрать нужный вариант под любой тип холодильной машины.

Стандартный модельный ряд гидромодулей

Модель	Расход воды, м3/ч	Напор, бар	Потреб. мощность, кВт	Объем емкости, л.	График рабочих хар-тик насоса
ГМ-60	1.5	3	0.55	60	+
ГМ-140	2.4	3	0.75	120	+
ГМ-225	4.8	3	1.1	225	+
ГМ-250	5.4	3	1.1	250	+
ГМ-400	9.6	3.1	1.5	400	+
ГМ-500	13.2	3.3	2.2	500	+
ГМ-1000	21	3	3	1000	+
ГМ-1000	30	3.2	4	1000	+
ГМ-1500	37.8	3	5.5	1500	+
ГМ-2000	54	3,2	7.5	2000	+
ГМ-3500	84	3	11	3500	+
ГМ-4000	96	3.3	15	4000	+

​
