Прецизионный (прилагательное от франц. précision – точность) - кондиционер воздуха, предназначенный для обслуживания технологических помещений, в которых требуется поддерживать температуру, влажность, чистоту и подвижность воздуха с особой точностью.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

В последнее время многие конструкторы климатического оборудования переходят на стандартную систему, состоящую из двух блоков. При этом в одном из них расположены основные элементы охлаждающей системы: компрессор, вентилятор и отдельный модуль автоматического управления. А во втором устанавливают конденсатор и вентилятор, который его охлаждает.

Классификация прецизионных кондиционеров:

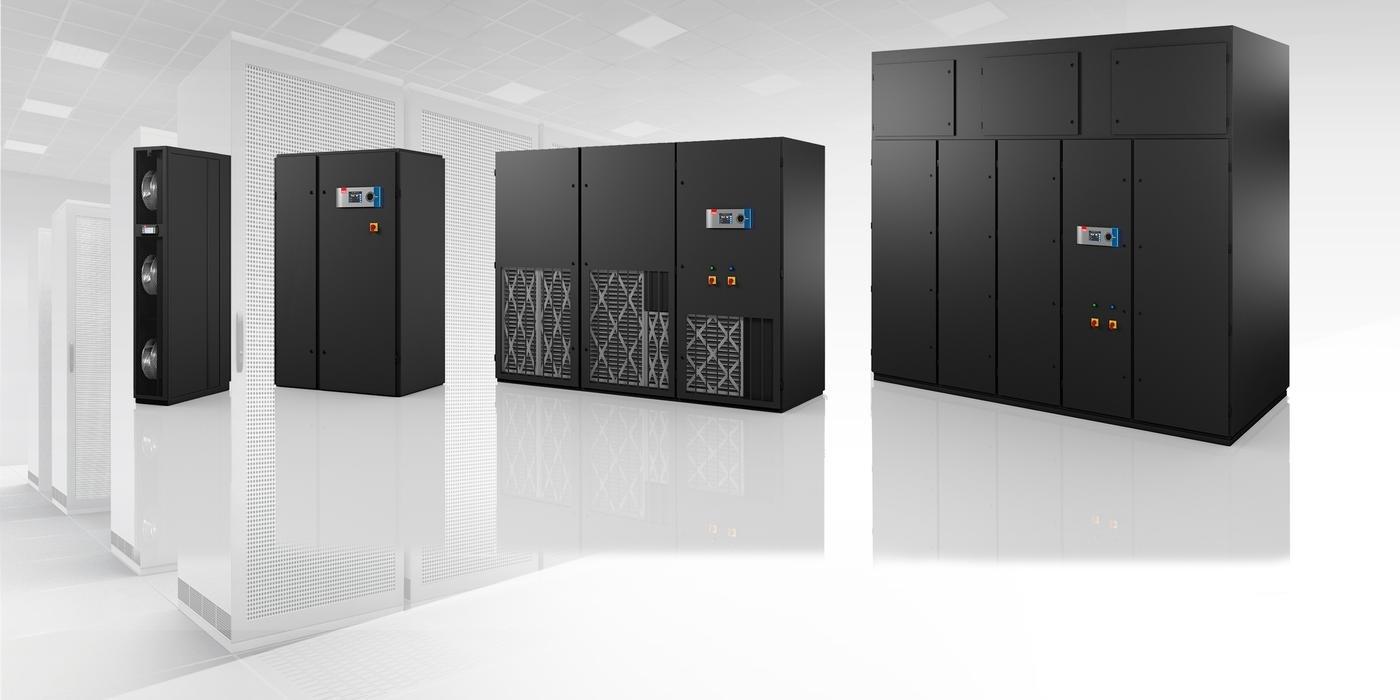

Прецизионные кондиционеры конструктивно выполнены в виде рамной конструкции, закрытой снаружи шумоизолирующими съемными панелями. Кондиционеры, в зависимости от назначения, устанавливаются на пол или на опорную раму, которая регулируется в зависимости от высоты фальш-пола. Прецизионные кондиционеры могут иметь различные конфигурации, различаясь по некоторым параметрам.

Направление подачи воздуха

• Подача воздуха вверх (забор спереди, сзади или снизу)
• Подача воздуха вниз (забор сверху)

Тип установки

• Прямого (непосредственного) испарения

Кондиционеры непосредственного испарения с воздушным охлаждением отличаются широким диапазоном мощностей. Существует два варианта исполнения таких кондиционеров. Одни состоят из наружного и внутреннего блоков. В состав внешнего блока входит теплообменник-конденсатор, а внутренний оборудован теплообменником-испарителем, компрессором, вентилятором, фильтром и автоматикой. Другие выполнены в качестве моноблока внутренней установки. В состав таких агрегатов входят: теплообменник-испаритель, теплообменник-конденсатор с водяным охлаждением, компрессором, вентилятором, фильтром и автоматикой.

• С использованием охлажденной воды

Прецизионные кондиционеры с водяным охлаждением отличаются более простой конструкцией по сравнению с предыдущим типом. Для нормальной работы такого оборудования требуется источник холодной воды, которым может служить, например, чиллер. В кондиционер встроен водяной теплообменник с большой площадью теплообмена. Достоинство прецизионных кондиционеров такого типа — независимость от температуры наружного воздуха. Выбирая решение, работающее на воде, будьте готовы к тому, что его реализация потребует примерно в полтора раза больше средств, чем работающее на фреоне. Однако в эксплуатации кондиционеры с водяным охлаждением дешевле.

• Смешанный тип охлаждения

Прецизионные кондиционеры этого типа оборудованы двумя независимыми системами охлаждения: водяной теплообменник и фреоновый испаритель. Такое оборудование используется в том случае, когда подача холодной воды осуществляется с перебоями. Встроенная автоматика включает фреоновое охлаждение в том случае, когда вода перестает поступать в систему.Смешанный тип охлаждения

• Фрикулинг

Для охлаждения помещений в холодное время года используется холодный воздух с улицы. Это позволяет экономить электроэнергию, так как отводить избыточное тепло, образующееся при работе компрессора, не требуется. Существует возможность автоматического переключения кондиционера в режим фрикулинга при достижении определенной температуры наружного воздуха.

Тип конденсатора

• Выносной конденсатор воздушного охлаждения
• Встроенный конденсатор водяного охлаждения
• Встроенный конденсатор воздушного охлаждения.
• Это решение требует наличия отверстия в стене для организации теплообмена с окружающей средой. В этом случае можно организовать фрикулинг и снизить энергозатраты на охлаждение.

Мощность охлаждения

• От 6 кВт до 220 кВт

Версия исполнения

• Только охлаждение
• Охлаждение, нагрев
• Охлаждение, нагрев, увлажнение, осушение.

Прецизионные кондиционеры с инверторным компрессором

В настоящее время инверторные компрессоры широко используются в бытовых кондиционерах воздуха, однако на рынке прецизионных устройств — это еще довольно редкое явление. Главная особенность инверторов — плавное изменение мощности в зависимости от нагрузки. За счет этого обеспечивается экономия электроэнергии и более стабильное поддержание заданной температуры.

Принцип работы прецизионного кондиционера

Несмотря на то, что классический вид шкафного устройства способно обеспечить только охлаждение, прецизионные кондиционеры имеют несколько принципов работы, которые реализованы в зависимости от вида охладительной системы и числа контуров.

Устройства с воздушной охладительной системой выделяется от остальных схемой холодильного цикла, которая напоминает работу стандартной сплит-системы. В результате давления фреон сжимается и проникает в конденсатор. Там это вещество превращается в жидкость и проходит через терморегулирующий вентиль, где происходит сбавление его температуры. При проникновении в испаритель, фреон снова превращается в газообразную массу и возвращается в компрессор. Таким образом, воздух охлаждается, когда проникает в испаритель, а затем наружу. Нагревшийся конденсатор охлаждается вентилятором.

В отличии от сплит-систем эти устройства имеют больше вариаций направления воздушных потоков.

Подобный принцип работы и кондиционирование в устройствах прецизионного типа чем-то похож на функционирование оборудования на драйкулере. Отличие состоит лишь в том, что теплый поток сбрасывается не с помощью вентилятора, а в воду. Во внутренней части блока монтируется фреоно-водяной теплообменный прибор, к которому подключается внешний (драйкулер) вместе с насосом, работающим на воде. Передача теплового потока происходит через теплообменник, а сброс в атмосферу помогает осуществить вентилятор внешнего блока.

Если прибор работает на водяном охлаждении, в его устройство скорее всего встроен чиллер. С внутренней стороны воздух проходит через понижающий собственную температуру хладоноситель и таким образом охлаждается.

Система кондиционирования с двойным контуром по характеру функционирования несколько другая. Воздушный поток в ней переходит от серверных блоков прямо в испаритель и там проходит процедуру охлаждения, и затем поступает в помещение. Тепло при этом подается в конденсатор, который встроен во внутренний блок (где происходит регулярное охлаждение с помощью воды), а после в водяной контур, откуда его выводит во внешнюю среду драйкулер.

Области применения

Где чаще всего используются прецизионные кондиционеры? В технологических областях, так как монтировать такие устройства в бытовых условиях не актуально. Слишком большое потребление электроэнергии, а также большая мощность, которая больше подходит для солидных площадей.

Наиболее распространённые области применения прецизионных кондиционеров:

• Медицинские центры, больницы, госпитали, а также диагностические центры, в которых постоянно работает специальная аппаратура, требующая охлаждения.
• Фармацевтические компании и лаборатории. Очень важно поддерживать определённую температуру для реагентов и других химически активных веществ.
• Телекоммуникационные центры (операторы мобильной связи, узлы информационных технологий, серверные, компании по наработке криптовалюты). Оборудование компаний, связанных с компьютерными технологиями требует низких температур в помещениях обработки данных, а также постоянного отвода воздуха.
• Конвеерное производство элементов микроэлектроники.
• Производство устройств, относящихся к космической промышленности.

Прецизионная техника получила широкую область применения в связи с прогрессирующим развитием современных устройств. Технические помещения и технологические цеха требуют надёжного и качественного поддержания температурных режимов. Устройство прецизионных кондиционеров и надёжные комплектующие обеспечивают данным прибором длительный эксплуатационный срок, что всегда устраивает пользователей.

Достоинства и недостатки прецизионной техники

Способность точно контролировать микроклимат в помещении вместе с возможностью круглосуточно работать на протяжении долгих лет. Только два этих важнейших параметра сделали любой прецизионный кондиционер одним из самых востребованных устройств климат-контроля.

Дополнительно «умная» электронная схема способна в среднем на протяжении пятнадцати лет сохранять заданные параметры при минимальном участии пользователя. Как правило, контроль сводится к визуальной проверке показаний дисплея устройства.

Основной недостаток данной категории климатического оборудования – цена. Понятное дело, прецизионный кондиционер, что способен круглосуточно и беспрерывно, на протяжении минимум пятнадцати лет, контролировать микроклимат, не отличается доступностью. Но стоимость монтажа, сервиса и обязательная организация необходимых рабочих условий сделали свое дело.

Встретить прецизионную технику в обычном офисе, а тем более домашних условиях можно крайне редко. Цены на мощные модели, способные обрабатывать до пятисот квадратных метров, могут достигать отметки в 50 тысяч долларов. Поэтому они пока и считаются скорее промышленным видом кондиционеров, чем техникой для климат-контроля частной недвижимости.

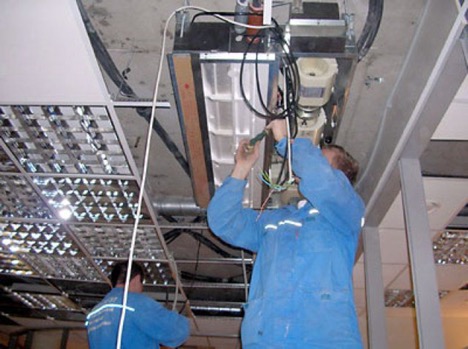

Монтаж

После окончания подготовительных работ и транспортировки оборудования на объект, начинается установка данного системного устройства.

Установка шкафного кондиционера такого типа состоит из ряда этапов:

• Осуществление строительных мероприятий по прохождению узлов перехода коммуникаций через ограждения и стены, в том числе и через крышу;
• Монтаж опорных конструкций (основание для размещения внешнего оборудования);
• Установка внешнего оборудования;
• Монтаж внутреннего оборудования;
• Проведение магистрали холодильного контура;
• Монтаж электрокоммуникаций;
• Пуско-наладочные работы.

Для монтажа внешнего оборудования в рабочее состояние необходимо изготовить фундамент согласно СНиП. Конденсаторы допускается устанавливать как в вертикальном, так и в горизонтальном положении.

При монтаже внутреннего оборудования (испарительно-компрессорного блока), чаще всего используют опорные рамы, которые идут в комплекте с оборудованием.

Таким образом, базовое основание должно нести нагрузку от установленного оборудования, не передавая при этом вибрацию на пол. В то же время высота этой рамы должна соответствовать фальшполу в серверной комнате.

Внешнее оборудование, имеющее несколько блоков, устанавливается в одной плоскости, и по высоте регламентируется изготовителем.

После предварительной установки оборудования по заданным нормативам, его необходимо закрепить согласно «Руководству по креплению оборудования».

После запуска оборудования в эксплуатацию ему нужно делать регулярный профилактический осмотр. И лишь своевременное выполнение регламентного обслуживания прецизионных кондиционеров даст гарантию в успешной и бесперебойной работе данного оборудования.
