Промышленное холодильное оборудование - оборудование, имеющее, как правило, в своем составе холодильные системы и (или) установки холодопроизводительностью свыше 15 КВт.

Холодильная система - комплекс холодильного оборудования (один или несколько компрессоров, конденсаторов, испарителей различного типа, ресиверов и др.), в котором циркулирует или находится хладагент для производства искусственного холода.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Основные характеристики промышленного холодильного оборудования

Холодильное оборудование, применяемые в промышленности, способно создавать рабочие температуры от -150 до +10С. Агрегаты, относящиеся к данному классу, адаптированы для работы в достаточно жестких условиях и обладают высокой степенью надежности комплектующих.

Промышленные холодильные машины работают по принципу теплового насоса, перенося энергию от теплоотдатчика к теплоприемнику. В роли первого в подавляющем большинстве случаев выступает окружающая среда, а принимающим объектом является хладагент. Последние принадлежит к классу веществ, которые способны закипать при давлении 1 атм, и температуре, значительно отличающейся от показателя внешней среды.

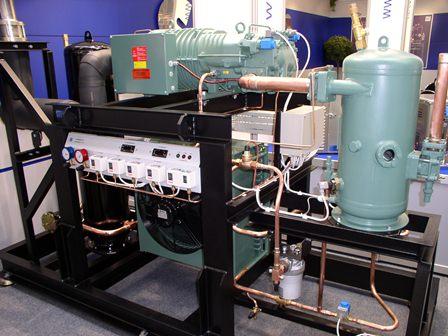

Промышленное холодильное оборудование состоит из 8 основных компонентов:

• конденсатор;
• компрессор;
• испаритель;
• регулятор потока;
• вентилятор;
• соленоидный клапан;
• реверсивный клапан;
• холодильная камера.

Конденсатор осуществляет всасывание паров вещества, выступающего в роли хладагента, где осуществляется повышение его давления и температуры. После этого хладагент поступает в компрессорный блок, наиболее важными параметрами которого являются сжатие и рабочий объем. Конденсатор охлаждает нагретые пары хладагента, за счет чего и происходит передача тепловой энергии в окружающую среду. Испаритель является компонентом, через который проходит охлаждаемая среда и парообразный хладагент.

Промышленные холодильные машины и установки применяются для охлаждения достаточно больших объемов, которые используются складами, овощебазами, линями заморозки, морозильными туннелями, а также больших и сложных систем кондиционирования. В частности такое холодильное оборудование наиболее часто используется для промышленных нужд в цехах переработки пищевой продукции (мяса, птицы, рыбы, молока и т.д.)

Классификация промышленных установок

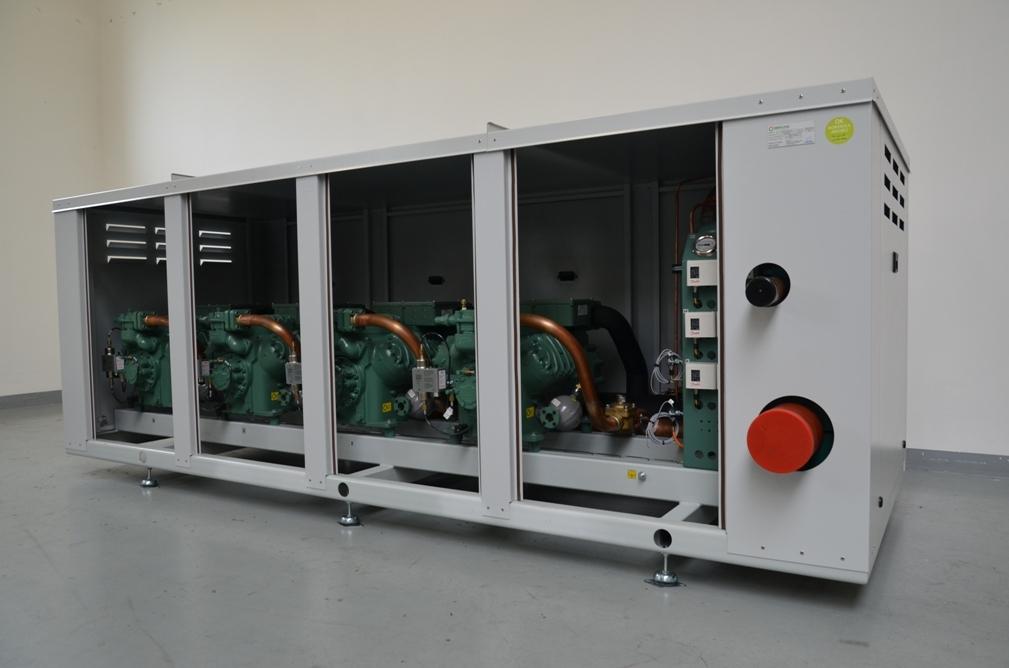

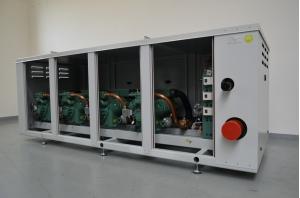

Все промышленные холодильные установки разделяется на компрессионные и абсорбционные. В первом случае холодильное оборудование представляет собой пароконденсационную машину, которая осуществляет сжатие хладагента посредством компрессорных или турбокомпрессорных блоков. Такие системы используют фреон, либо аммиак, как наиболее эффективные с позиции температуропоглощения вещества.

Абсорбционные установки конденсируют парообразный хладагент при помощи твердого или жидкого вещества-абсорбента, из которого осуществляется испарение рабочего вещества при нагреве за счет более высокого парциального давления. Данные агрегаты бывают непрерывно и периодические действующие, при чем первый тип агрегатов разделяется на насосные и диффузионные.

Холодильное оборудование компрессорного типа различается по типу исполнения компрессора на открытые, полугерметичные и герметичные агрегаты. В зависимости от способа охлаждения конденсаторного блока машины оснащаются системами водяного или воздушного охлаждения. Абсорбционные агрегаты используют в процессе работы большее количество воды и обладают значительными габаритами и весом. Они обладают рядом достоинств по сравнению с компрессорными холодильными установками, в частности, простотой конструкции, более высокой надежностью компонентов, а также возможностью использовать недорогие источники тепла и бесшумностью в работе.

В зависимости от мощности промышленного холодильного оборудования рассчитывается величина возможных выбросов тепловой энергии. Это тепло может быть использовано в 3 направлениях:

• в окружающую среду. Передача тепла осуществляется посредством выносного компрессора.
• в производственное помещение. В данном случае выделяемая тепловая энергия позволяет экономить финансовые средства, необходимые на отопление.
• рекуперация энергии. Выделенное тепло переводится в место, где в нем есть наибольшая потребность.

Торговое холодильное оборудование

Для сохранения пищевых продуктов в продовольственных магазинах, столовых, ресторанах, кафе и других предприятиях торговли и общественного питания, наряду со стационарными холодильниками широко применяют торговое холодильное оборудование. Предназначено оно для кратковременного хранения охлажденных или замороженных продуктов, полуфабрикатов и готовых блюд и демонстрации их при продаже.

К торговому холодильному оборудованию относятся: сборные холодильные камеры, холодильные шкафы, охлаждаемые витрины, прилавки и прилавки-витрины.

Сборные холодильные камеры применяют для хранения охлажденных (замороженных) продуктов. Представляют собой сборную конструкцию из теплоизоляционных панелей. Панель состоит из внешнего и внутреннего оцинкованного металлического листа и теплоизоляционного материала между ними. Дверь может оснащаться подогревом для предотвращения ее примерзания.

Холодильные шкафы предназначены для хранения охлаждённых (замороженных) продуктов, напитков. Различаются размерами, объёмом, количеством полок, наличием принудительного конвективного охлаждения внутреннего объёма. Шкаф может иметь распашные или раздвижные двери. Может оснащаться блоком управления с режимом автооттайки.

Охлаждаемые витрины и прилавки предназначены для сохранения продуктов в торговом зале в течение рабочей смены. Основное назначение охлаждаемых витрин - демонстрация продаваемых продуктов.

Некоторые виды торгового холодильного оборудования выпускают в двух климатических исполнениях.

Для районов умеренного климата его рассчитывают на работу при максимальной температуре окружающего воздуха 32 С, для южных районов - при максимальной температуре 40 С.

Оборудование для южных районов комплектуют компрессорами большей холодопроизводительности и конденсаторами с большей поверхностью теплообмена, чем для районов умеренного климата.

Температура воздуха внутри охлаждаемого объема определяется видом оборудования, ассортиментом и продолжительностью хранения в нем продуктов. В зависимости от температуры в охлаждаемом объеме, торговое холодильное оборудование подразделяют на:

• среднетемпературное - с плюсовыми температурами, рассчитанное на хранение охлажденных продуктов;
• низкотемпературное - предназначенное для хранения замороженных продуктов;
• комбинированное - для хранения охлажденных и замороженных продуктов.

В оборудовании для охлажденных продуктов внутреннюю температуру воздуха принимают равной: в сборных камерах от 0 до 2 С, в шкафах от 1 до 3 С, в прилавках от 2 до 4 С и в витринах от 4 до 6 С. В низкотемпературных камерах и шкафах ее принимают равной - минус 18 С, а в низкотемпературных прилавках и витринах - от минус 15 до минус 13 С.

Для охлаждения торгового холодильного оборудования используют главным образом компрессионные холодильные машины и, в небольшом количестве, абсорбционно-диффузионные машины.

При охлаждении компрессионными холодильными машинами шкафов, прилавков и прилавков-витрин компрессорно-конденсаторные агрегаты либо встраивают в них, либо устанавливают рядом. Камеры, как правило, охлаждаются отдельными агрегатами.

Выгоды

Прямые выгоды включают в себя снижение потребления энергии, уменьшение времени простоя оборудования и увеличение срока его службы.

При модернизации оборудования его можно будет использовать более эффективно, а значит, потребуется меньшее количество установок, при этом надежность системы значительно повысится. Любой менеджер на предприятии пищевой промышленности прекрасно знает, сколько стоит каждый час простоя одной линии производства. Обычно это десятки тысяч долларов. Именно поэтому нужно избегать того, чтобы неполадки в холодильном оборудовании стали причиной остановки производства.

Кроме того, существуют косвенные выгоды, включающие улучшение качества охлаждения и повышение безопасности эксплуатации. Это достигается пристальным вниманием к деталям со стороны операторов. Подобный подход дает возможность увеличивать количество оборудования, не увеличивая потенциальные мощности электрических сетей.

Многие промышленные предприятия имеют собственные трансформаторные подстанции. Благодаря улучшению и модернизации холодильного оборудования появляется возможность расширять производство без переоборудования таких подстанций, а это – экономия в несколько миллионов долларов, которые можно инвестировать непосредственно в производство.

Крупные оптовые компании и предприятия розничной торговли, которые занимаются улучшением холодильного оборудования путем повышения энергоэффективности, извлекают дополнительную выгоду в виде позитивного имиджа в глазах потенциальных клиентов, особенно тех, которых волнуют вопросы загрязнения окружающей среды. Опыт показывает, что «зеленые» технологии и низкие выбросы углерода в атмосферу гарантированно привлекают дополнительных клиентов.

Проблемы

Но при повышении эффективности работы холодильных систем на крупных предприятиях возникают дополнительные проблемы. Это связано с тем, что такие системы создавались отдельно для каждого предприятия, порой без надлежащего расчета и оформления, а потому они все разные. В тех случаях, когда владелец предприятия хочет установить новую технологическую линию, он должен учитывать, как она впишется в общую систему охлаждения. Только в этом случае можно добиться максимальной эффективности системы, но это, как правило, не делается.

Чаще всего подрядчик информирует владельца о том, что он может установить оборудование, рассчитанное на охлаждение определенного количества продукции, которое станет частью общей технологической системы. При этом он устанавливает трубы и устройства, заполняет их хладагентом и подключает к общей сети. Поскольку завод ожидает максимально быстрого запуска нового продукта, никто не оценивает затраты на новую нагрузку, которую обеспечивают установленные устройства. Именно эти спонтанные быстрые изменения являются главным источником проблем для повышения эффективности и модернизации системы охлаждения на предприятии.

Кроме того, системы управления оборудованием на различных объектах абсолютно разные. Один из лучших способов повышения эффективности работы холодильного оборудования это четкий контроль режима работы холодильных компрессоров и последовательности их включения.

При определении возможностей для экономии энергии лучше всего обратить внимание на самые простые вещи. Известно, что большая часть энергии потребляется компрессорами, мощность двигателей которых составляет от 300 до 1000 (или даже больше) л.с. Специалисты должны определить, нужно ли использовать всю мощность двигателей или давления нагнетания хладагента в систему может быть снижено при той же эффективности. Проще всего обратиться непосредственно к производителю с вопросом, насколько можно снизить мощность нагнетания, чтобы система работала в номинальном режиме?

Также можно определить, можно ли поднять давление всасывания на компрессоре, что приведет к улучшению работы системы в целом. Для этого зачастую нужно просто изменить установки системы автоматического управления клапанами.
