Центральный кондиционер это устройство, предназначенное решить распространенную проблему больших зданий: создание комфортных условий для жизнедеятельности человека. Сюда входит и подача свежего воздуха, и поддержание необходимого уровня его влажности, температура воздуха в помещении, а также охлаждение, обогрев и очистка приточных воздушных масс.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Для обогрева воздушных потоков, создаваемых мощными вентиляторами, как правило, используют водяные калориферы, а для охлаждения, в центральных кондиционерах присутствует холодильный контур, основным агрегатом в котором служит так называемый чиллер. В качестве дополнительных холодильных приспособлений, которые находятся в небольших помещениях, используются фанкойлы.

Существует три основных вида систем центрального кондиционирования:

• Прямоточные центральные системы кондиционирования. В них происходит очистка, обогрев, увлажнение уличного воздуха.
• Центральные системы кондиционирования с утилизацией тепла. В кондиционерах такого типа устанавливается рекуператор, который нагревает приточный воздух теплом воздуха, находящегося в помещении.
• Центральные кондиционеры с рециркуляцией. В таких климатических комплексах устанавливается дополнительная секция с подмесом теплого исходящего воздуха в приточные воздушные потоки.

Особенности применения

Зачастую, бытовые решения используются для работы в одном помещении с небольшой площадью. Это вынуждает производить монтаж большого количества дорогостоящего оборудования. Однако и это не все. Регулярное обслуживание кондиционеров потребует вызова мастера для чистки, замены фильтров и различных деталей, которые выходят из строя.

Центральные кондиционеры позволяют обеспечить централизованную подачу охлажденного воздуха, обеспечить приемлемый микроклимат на большой площади. Их обслуживание значительно дешевле и проще, нежели регулярное ТО бытовых сплит-систем, которых на фасаде здания может быть установлено более 30 единиц.

Функциональные возможности мощного центрального блока превосходят рабочие параметры обычных кондиционеров.

Применение системы вентиляции в теплообмене накладывает дополнительные требования и увеличивает финансовые вложения на этапе проектирования и строительства.

Однако центральные кондиционеры остаются надежными, отказоустойчивыми и неприхотливыми агрегатами, способными служить на протяжении долгих лет.

Больницы, офисы и общественные заведения не всегда могут установить кондиционеры внутри помещений, поскольку появление дополнительного шума может раздражать коллектив, мешать больным. Центральное кондиционирование может быть установлено в удаленных от основных рабочих зон местах, включая крышу, открытые удаленные площадки.

Центральное кондиционирование относится к не автономным видам обеспечения температурного режима внутри помещения. Они требуют подключения холодного водоснабжения, электрических сетей, подводом контура отопления или горячей воды (другого теплоносителя), воздушных коммуникаций и инженерных систем для отвода жидкостей.

В отличие от бытовых установок, центральные блоки способны работать над большим внутренним объемом помещения, вплоть до нескольких тысяч квадратных метров. Именно такие установки призваны обслуживать стадионы, торговые центры, театры и кинозалы.

Центральное кондиционирование позволяет выполнять:

• очистку воздуха; осушение;
• увлажнение;
• эффективное смешивание свежего воздуха с воздухом из помещения;
• нагрев;
• охлаждение;
• регулирование подачи объема внешнего воздуха.

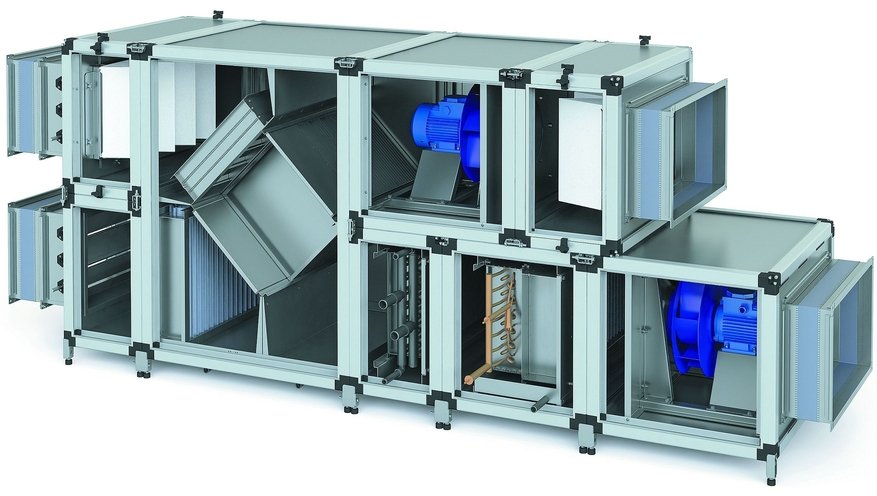

Типовой считается модульная структура, состоящая из нескольких секций. В связи с этим, возникают требования в проведении сложных работ по монтажу систем вентиляции, прокладке магистралей и инженерных систем (трубопроводов, воздуховодов, электрических сетей).

Существуют прямоточные кондиционеры (обрабатывающие лишь наружный воздух) и кондиционеры с рециркуляцией (достигается эффект рециркуляции внутреннего и внешнего воздуха). Кондиционеры с рециркуляцией – более экономичны, поскольку часть объема воздуха повторно после подмеса внешнего объема используется, при этом уменьшаются затраты на подогрев либо охлаждение газов.

Существуют также камеры с теплоутилизацией – это специальные теплообменники, которые позволяют избежать потери тепла без смешивания внешнего и внутреннего воздуха.

Принцип работы климатического агрегата

Центральные системы кондиционирования воздуха состоят из нескольких частей:

• Центральный кондиционер – многосекционный блок, осуществляющий забор и подготовку воздуха.
• Чиллер – холодильная установка, понижающая температуру хладагента (воды, гликолевой смеси).
• Фанкойл – теплообменник, установленный в помещениях для нагревания или охлаждения.
• Система воздуховодов – используется для перемещения воздушных масс.

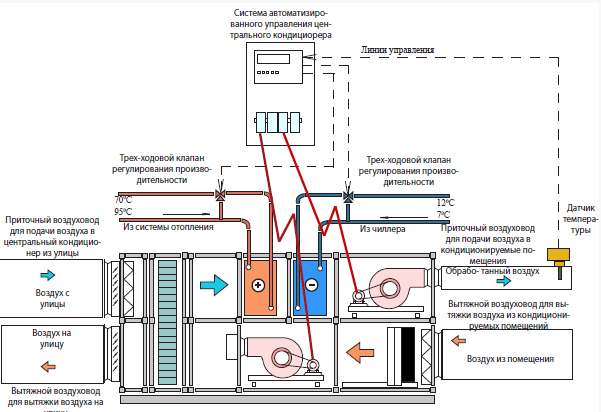

Принцип работы центрального кондиционера:

1. Функционирующие вентиляторы затягивают уличный воздух в систему.
2. Выполняется очистка фильтрующими устройствами, удаляющая до 90% загрязнения и примесей.
3. Подготовленная воздушная масса увлажняется или осушается до заданных параметров.
4. По разветвленной системе воздуховодов кондиционированный воздух направляется в обслуживаемые помещения.
5. Центральный кондиционер с рециркуляцией смешивает в различных пропорциях приточный и вытяжной воздух. Комбинация сокращает расход электроэнергии на обработку уличного воздуха.

Управление климатической установкой осуществляется с помощью автоматического пульта, устроенного на стене. Микропроцессоры контролируют настройку температуры, смену режимов, скорость вентиляторов, работу компрессора.

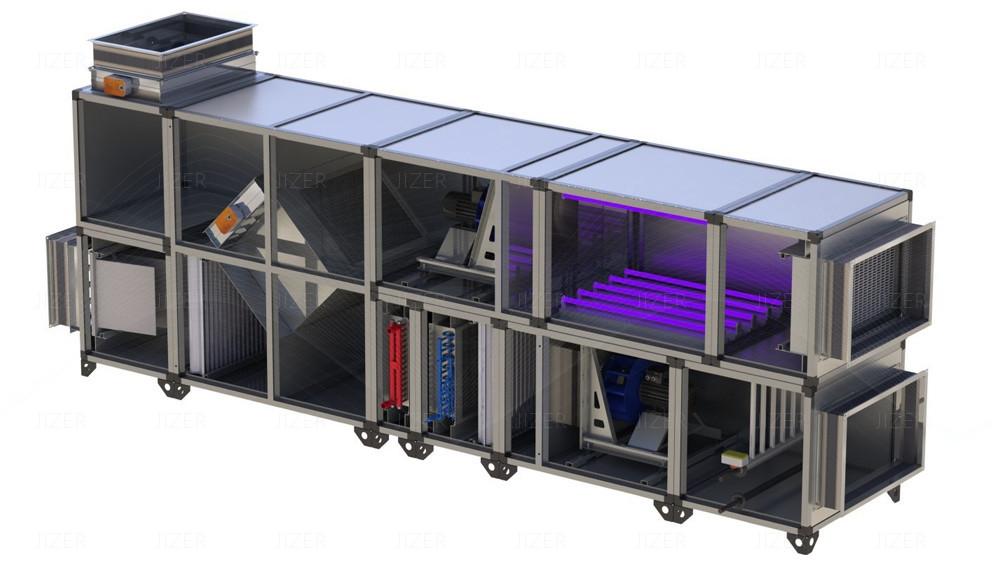

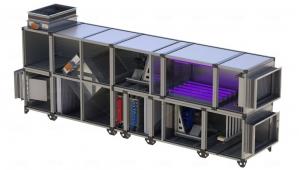

Конструкция системы

Секция нагрева

Нагрев воздуха осуществляется с помощью водяного или электрического нагревателей. При установке водяного нагревателя требуется подвод горячей воды.

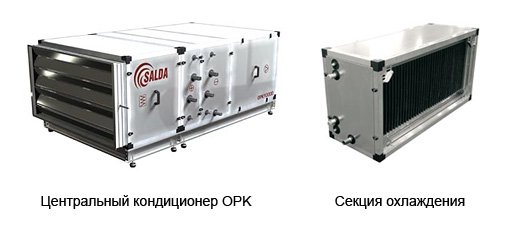

Секция охлаждения

Данная секция являет собой теплообменник, водяного или фреонового типа. Соответственно, в качестве хладагента используется жидкость или фреон. Для монтажа теплообменника фреонового типа дополнительно требуется установка компрессорно-конденсаторного блока.

​

Вентиляционная секция

Данная секция используется для осуществления процесса подачи воздуха в помещение. В связи с тем, что вентиляторы центробежного типа имеют высокую производительность, в большинстве случаев именно их используют в системе центрального кондиционирования. Вентилятор может быть установлен на выходе из кондиционера.

Звукоизолирующая секция

Секция оборудована шумопоглощающими вставками. Данные элементы выполнены из слоя минеральной ваты и стекловолокна. Таким образом, шум создающийся вентилятором быстро поглощается и не распространяется.

Секция увлажнения

Данный процесс может осуществляться с помощью парового увлажнителя. Чтобы избежать попадания в помещение конденсата, рекомендовано устанавливать каплеуловители.

Секция фильтрации

Благодаря фильтрам задерживается более 70% пыли и микро аллергенов, содержащихся в воздухе. В случаи загрязнения все фильтры легко можно заменить. По необходимости возможна установка двойной системыфильтрации. Для автоматического контроля состояния фильтров дополнительно устанавливается дифманометр, позволяющий своевременно определить процент засоренности фильтров и произвести замену.

Тепловые утилизаторы

С целью экономии энергии в кондиционерах используются рекуператоры, позволяющие восстанавливать тепло с воздуха, находящего в помещении. Возможна так же установка теплоутилизатора. Существует несколько видов тепловых утилизаторов:

• перекрестные теплообменники,
• вращающиеся теплообменники,
• системы с промежуточным теплоносителем.

Габариты установки и каждой секции зависят от требуемой производительности. Вес агрегата от 50 до 500 кг.

Сравнение систем центрального кондиционирования с аналогичными вариантами

По сравнению с другими системами применение центрального кондиционера бывает дешевле — 60 — 200 $/кв.м. (системы чиллер-фанкойл -90 — 250 $/кв.м., мультизональные VRVиVRF системы — 130 — 250 $/кв.м), но при этом у них может быть самое большое энергопотребление — около 80 Вт/кв.м (системы чиллер-фанкойл — около 60 Вт/кв.м, мультизональные VRVиVRF системы — около 35 Вт/кв.м без учета компенсации теплопритоков от системы вентиляции).
